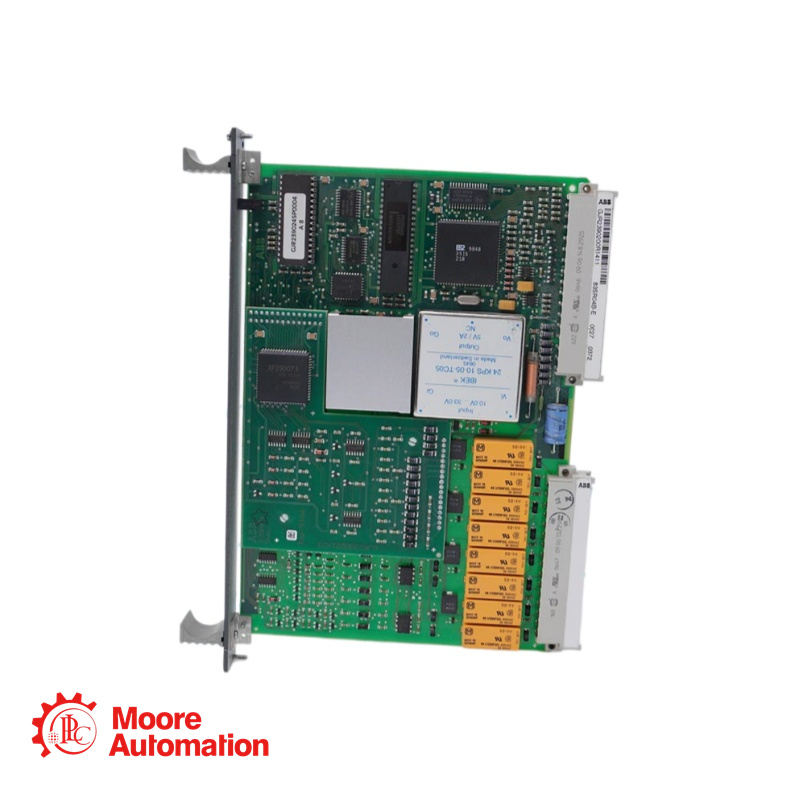

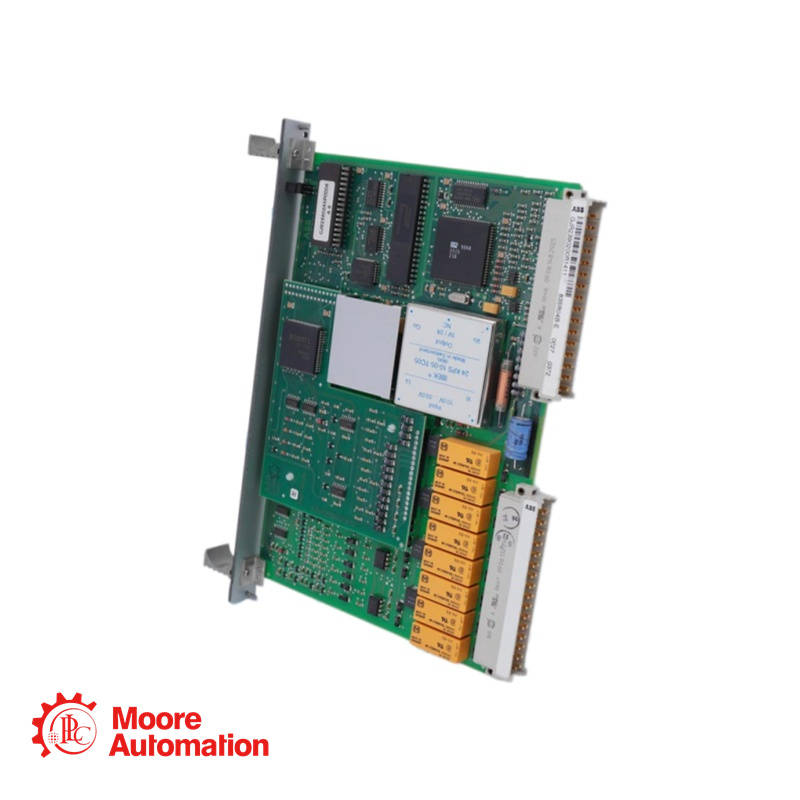

โมดูลควบคุมอเนกประสงค์ ABB GJR2390200R1411 83SR04AE

พารามิเตอร์

ข้อกำหนด

ผู้ผลิต

เอบีบี

หมายเลขรุ่น

83SR04A-E

รหัสสั่งซื้อ / หมายเลขชิ้นส่วน

GJR2390200R1411

ประเภทผลิตภัณฑ์

โมดูลอินพุต/เอาต์พุตไบนารี

ความเข้ากันได้ของระบบ

โปรคอนโทรล ซีรีส์ P14

การกำหนดค่าอินพุต/เอาต์พุต

อินพุต/เอาต์พุตดิจิทัลที่ปรับแต่งได้

อินพุตดิจิทัล (DI)

16 ช่องสัญญาณ (สูงสุด)

เอาต์พุตดิจิทัล (DO)

16 ช่องสัญญาณ (สูงสุด)

จำนวนอินพุต/เอาต์พุตทั้งหมด

คะแนนดิจิทัลสูงสุด 32 คะแนน

แรงดันไฟฟ้าขาเข้า

24V DC (สามารถกำหนดค่าได้ทั้งแบบแหล่งจ่ายและตัวรับ)

ประเภทเอาต์พุต

รีเลย์โซลิดสเตท 24V DC / 0.5A ต่อช่อง

เวลาตอบสนอง

< 2 มิลลิวินาที (โดยทั่วไป)

โปรโตคอลการสื่อสาร

MODBUS, CANopen, RS485 (ผ่านแผงวงจรหลัก)

ระดับการป้องกัน

ไอพี20

การแยกตัว

แยกด้วยแสงระหว่างสนาม

83SR04AE กับ 83SR04C-E แตกต่างกันอย่างไร?

โมดูลทั้งสองมีหมายเลขแคตตาล็อกเดียวกันคือ GJR2390200R1411 และเป็นส่วนหนึ่งของซีรี่ส์ 83SR04 สำหรับ Procontrol P14 โดย 83SR04C-E เป็นรุ่นปรับปรุงใหม่ที่มีการตอบสนองที่รวดเร็วขึ้น (< 1 มิลลิวินาที เทียบกับ < (2 มิลลิวินาที), ความสามารถในการวินิจฉัยที่ได้รับการปรับปรุง และการจัดหาชิ้นส่วนที่ทันสมัยขึ้นเพื่อยืดอายุการใช้งาน 83SR04AE เป็นเวอร์ชันดั้งเดิม ทั้งสองรุ่นสามารถใช้งานร่วมกันได้ในสถาปัตยกรรมระบบเดียวกัน

ABB GJR2390200R1411 มีจุดเชื่อมต่อดิจิทัล (I/O) กี่จุด?

โมดูลนี้รองรับอินพุตดิจิทัลสูงสุด 16 ช่อง และเอาต์พุตดิจิทัลสูงสุด 16 ช่อง รวมเป็น 32 จุดดิจิทัลต่อโมดูล อัตราส่วนอินพุต/เอาต์พุตจริงสามารถกำหนดค่าได้ตามความต้องการของแอปพลิเคชัน ทำให้มีความยืดหยุ่นในการออกแบบระบบ

กระแสเอาต์พุตของช่องสัญญาณดิจิทัลมีค่าเท่าใด?

เอาต์พุตดิจิทัลแต่ละตัวมีพิกัดกระแส 0.5A ที่ 24V DC (แบบรีเลย์โซลิดสเตท) เหมาะสำหรับการขับโซลินอยด์ขนาดเล็ก ขดลวดรีเลย์ หลอดไฟแสดงสถานะ และการเชื่อมต่อกับอินพุตปลายทางโดยตรง สำหรับโหลดกระแสสูงกว่านี้ แนะนำให้ใช้รีเลย์ภายนอกคั่นกลาง

สามารถใช้ 83SR04AE กับอุปกรณ์ภาคสนามที่ใช้ไฟ AC 120V ได้หรือไม่?

ไม่ โมดูลนี้ออกแบบมาสำหรับใช้งานกับไฟ DC 24V อุปกรณ์ภาคสนามที่ต้องการแรงดันไฟฟ้า AC หรือแรงดันไฟฟ้า DC ที่สูงกว่านั้นจะต้องใช้รีเลย์เชื่อมต่อภายนอกหรือโมดูลแยกวงจร
