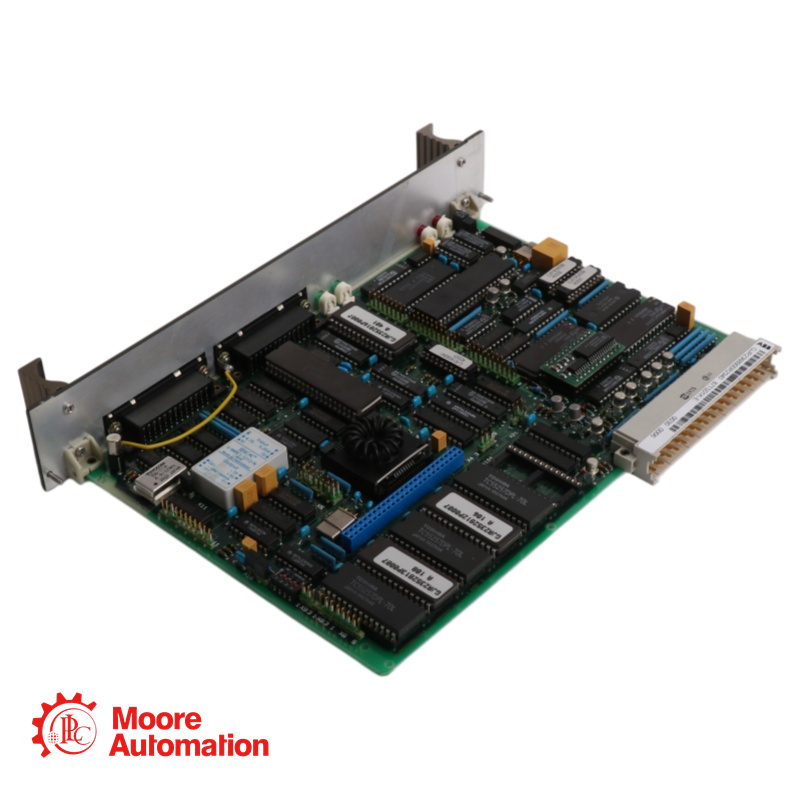

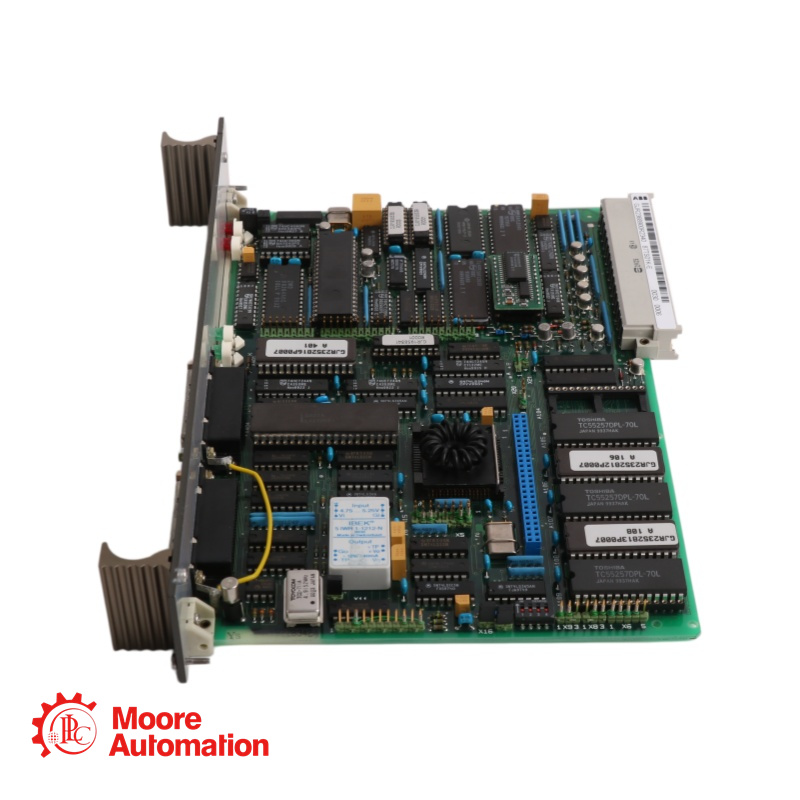

โมดูลข้อต่อ ABB GJR2368900R1348 87TS01K-E

พารามิเตอร์

ข้อกำหนด

ผู้ผลิต

เอบีบี (บราวน์ โบเวรี แอนด์ ซี)

หมายเลขรุ่น

87TS01K-E

รหัสสั่งซื้อ / หมายเลขชิ้นส่วน

GJR2368900R1348

ประเภทผลิตภัณฑ์

โมดูลเชื่อมต่อ / โมดูลอินเทอร์เฟซระบบ

ความเข้ากันได้ของระบบ

โปรคอนโทรล ซีรีส์ P14

หน้าที่หลัก

การเชื่อมต่อการสื่อสารระหว่างระบบ อินเทอร์เฟซแบบอนุกรมสำหรับระบบภายนอก

ประเภทอินเทอร์เฟซ

RS232C / RS422 (แบบอนุกรม)

แรงดันไฟฟ้าขาเข้า

สูงสุด 25 โวลต์

แรงดันเอาต์พุต

สูงสุด 12 โวลต์

กระแสเอาต์พุต

10 มิลลิแอมป์

กระแสลัดวงจร

สูงสุด 150 มิลลิแอมป์

หน้าที่หลักของโมดูลเชื่อมต่อ ABB 87TS01K-E คืออะไร?

87TS01K-E เป็นโมดูลเชื่อมต่อที่ให้ส่วนต่อประสานการสื่อสารแบบอนุกรม (RS232C หรือ RS422) สำหรับเชื่อมต่อระบบภายนอกเข้ากับระบบควบคุมแบบกระจาย PROCONTROL P14 ช่วยให้สามารถเชื่อมต่อกับสถานีปฏิบัติการกระบวนการ (POS), ระบบการเขียนโปรแกรม/วินิจฉัย (PDDS), สถานีวินิจฉัยการควบคุม (CDS) และคอมพิวเตอร์ภายนอกได้

GJR2368900R1348 แตกต่างจากรุ่นอื่นๆ ของ 87TS01K-E อย่างไร?

ผลิตภัณฑ์ตระกูล 87TS01K-E ประกอบด้วยรหัสสั่งซื้อหลายรหัสที่มีคำต่อท้ายแตกต่างกัน รุ่น GJR2368900R1348 ได้รับการออกแบบมาโดยเฉพาะสำหรับการใช้งานแบบอนุกรม PROCONTROL P14 รุ่นอื่นๆ (เช่น R1510, R2200) อาจมีการกำหนดค่า I/O ที่แตกต่างกัน ความเข้ากันได้ของระบบ (800xA เทียบกับ PROCONTROL) หรือจุดเน้นการทำงาน (อินพุตอุณหภูมิเทียบกับการเชื่อมต่อการสื่อสาร)

ระบบภายนอกใดบ้างที่สามารถเชื่อมต่อกับ 87TS01K-E ได้?

โมดูลนี้รองรับการเชื่อมต่อกับ:
POS (Process Operator Station): สำหรับส่วนติดต่อผู้ปฏิบัติงานและการแสดงภาพกระบวนการ
PDDS (ระบบการเขียนโปรแกรม การวินิจฉัย และการแสดงผล): สำหรับงานวิศวกรรมระบบและการวินิจฉัย
CDS (Control Diagnosis Station): สำหรับการวินิจฉัยระบบขั้นสูง
คอมพิวเตอร์ภายนอก: ระบบคอมพิวเตอร์ใดๆ ที่มีอินเทอร์เฟซอนุกรม RS232C หรือ RS422 ที่ใช้งานร่วมกันได้

ข้อกำหนดทางไฟฟ้าสำหรับอินเทอร์เฟซแบบอนุกรมมีอะไรบ้าง?

โมดูลนี้รับแรงดันไฟฟ้าขาเข้าได้สูงสุด ±25 V และให้แรงดันไฟฟ้าขาออกได้สูงสุด ±12 V โดยมีกระแสไฟฟ้าขาออกสูงสุด 10 mA มีระบบป้องกันการลัดวงจรได้ถึง 150 mA

87TS01K-E สามารถใช้งานร่วมกับ ABB System 800xA ได้หรือไม่?

87TS01K-E ได้รับการออกแบบมาเป็นหลักสำหรับระบบ PROCONTROL P14 สำหรับการใช้งานในระบบ 800xA โดยทั่วไปแล้วจะต้องใช้โมดูลเชื่อมต่อหรืออินเทอร์เฟซการสื่อสารอื่นๆ แม้ว่าบางรุ่นของตระกูล 87TS01K-E อาจใช้งานร่วมกันได้ ขึ้นอยู่กับรหัสการสั่งซื้อเฉพาะ
