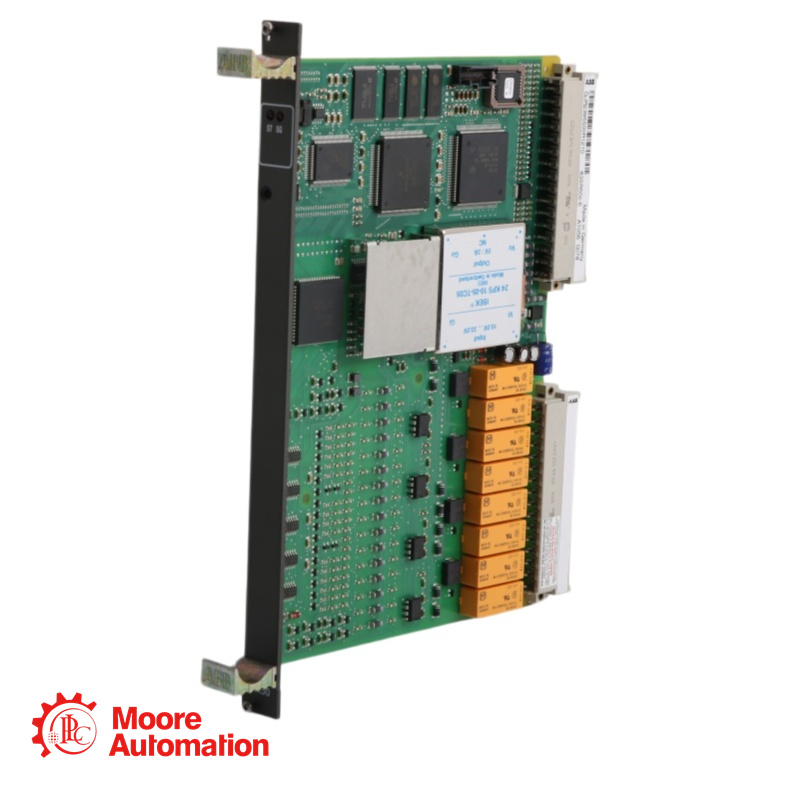

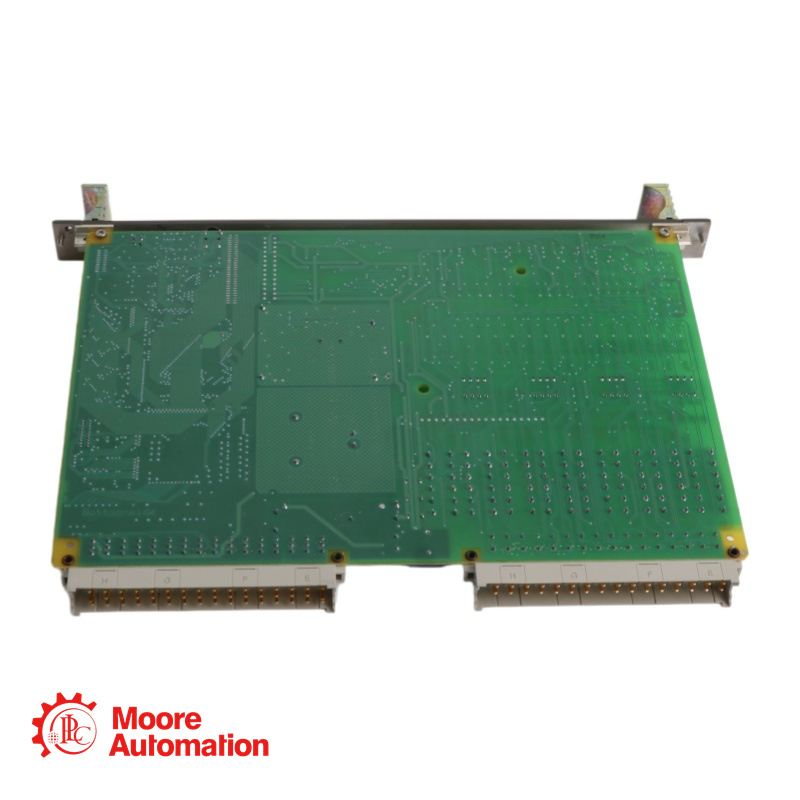

โมดูลควบคุม ABB / GJR2395500R1210 83SR50C-E

ฉันจะขอทราบราคาได้อย่างไร?

GJR2395500R1210 83SR50C-E

ผู้จัดการฝ่ายขาย:ฟริดา
◆โทรศัพท์/WhatsApp:+86 15359408275
◆อีเมล:sales5@mooreplc.com

คำอธิบาย - โมดูลควบคุม

GJR2395500R1210 83SR50C-E

4 ช่องสัญญาณสำหรับการควบคุมแบบไบนารี แต่ละช่องมี 4 DI + 2 DO
โมดูลนี้เหมาะสำหรับการใช้งานดังต่อไปนี้:
• การควบคุมการขับเคลื่อนสำหรับไดรฟ์แบบกลับทิศทางได้
• การควบคุมการขับเคลื่อนสำหรับไดรฟ์แบบทิศทางเดียว
• การควบคุมการขับเคลื่อนสำหรับแอคทูเอเตอร์
• การควบคุมการขับเคลื่อนสำหรับวาล์วโซลินอยด์
• การควบคุมกลุ่มฟังก์ชัน
• การควบคุม 3 ขั้นตอน
• การปรับสภาพสัญญาณ

พารามิเตอร์ - โมดูลควบคุม

GJR2395500R1210 83SR50C-E

คำอธิบายโดยละเอียด: 4 ช่องสัญญาณสำหรับการควบคุมแบบไบนารี แต่ละช่องมี 4 DI + 2 DO
หมายเลขพิกัดศุลกากร: 8537101190
ขนาดสุทธิ/ความยาวของผลิตภัณฑ์: 198 มม.
ความสูงสุทธิของผลิตภัณฑ์: 261 มม.
ความกว้างสุทธิของผลิตภัณฑ์: 20 มม.
น้ำหนักสุทธิของผลิตภัณฑ์: 0.5 กก.
ประเภทช่องสัญญาณ: DI
จำนวนช่องสัญญาณอินพุต: 16
จำนวนช่องสัญญาณเอาต์พุต: 8
จำนวนแบตเตอรี่: 0

คำถามที่พบบ่อย - โมดูลควบคุม

GJR2395500R1210 83SR50C-E

ถาม: หน้าที่ที่แท้จริงของ GJR2395500R1210 ในระบบ Procontrol P14 คืออะไร?
A: นี่คือโมดูลควบคุมไบนารีแบบเฉพาะทาง แต่ละโมดูลมี 4 ช่องสัญญาณ โดยแต่ละช่องสัญญาณมีอินพุตดิจิทัล (DI) 4 ช่อง และเอาต์พุตดิจิทัล (DO) 2 ช่อง ออกแบบมาเป็นพิเศษสำหรับการควบคุมโดยตรงของไดรฟ์แบบกลับทิศทางได้ ไดรฟ์แบบทิศทางเดียว แอคชูเอเตอร์ และวาล์วโซลินอยด์ นอกจากนี้ยังสามารถควบคุมกลุ่มฟังก์ชันและการควบคุมแบบ 3 ขั้นตอนได้อีกด้วย แตกต่างจากโมดูลอนาล็อก หน่วยนี้เน้นเฉพาะการประมวลผลสัญญาณไบนารีความเร็วสูงเท่านั้น

ถาม: โมดูลนี้เป็น "รีเลย์ความปลอดภัย" หรือ "รีเลย์หน่วงเวลา" ครับ/คะ?
A: ไม่ใช่ครับ แม้ว่าจะมีคำอธิบายที่สับสนจากบุคคลที่สามบนอินเทอร์เน็ต แต่จริงๆ แล้วนี่ไม่ใช่รีเลย์หน่วงเวลามาตรฐาน (เช่น ซีรี่ส์ ABB 83SRT) หรือรีเลย์เพื่อความปลอดภัย นี่คือโมดูลอินพุต/เอาต์พุตและควบคุมภายในสถาปัตยกรรม Procontrol P14 DCS มันประมวลผลสัญญาณไบนารีมาตรฐานสำหรับการจัดลำดับการทำงานอัตโนมัติ ไม่ใช่ตรรกะด้านความปลอดภัย (ซึ่งจะต้องใช้โมดูลที่มีระดับ SIL เช่น รุ่น 83SR51 ที่กล่าวถึงในบางแผนผังระบบ)

ถาม: ข้อดีหลักของการใช้โมดูลนี้เมื่อเทียบกับการ์ดมาตรฐานคืออะไร?
A: ข้อได้เปรียบหลักคือระบบอัจฉริยะแบบกระจายศูนย์ โมดูล Procontrol P14 มีโปรเซสเซอร์ของตัวเองและไม่จำเป็นต้องมี CPU ส่วนกลางสำหรับทุกการทำงาน ซึ่งหมายความว่า:
การตอบสนองที่รวดเร็วยิ่งขึ้นสำหรับการควบคุมแบบไดเร็กไดรฟ์
ลดปริมาณสินค้าคงคลัง: ระบบ Procontrol ใช้โมดูลอเนกประสงค์เพียงไม่กี่ประเภทเพื่อครอบคลุมงานควบคุมโรงไฟฟ้าถึง 80%
การจัดเรียงสายเคเบิลแบบง่าย: การเชื่อมต่อสายเคเบิลแบบมาตรฐานช่วยขจัดความจำเป็นในการใช้แร็คจัดเรียงสายเคเบิลที่ซับซ้อน

การเปรียบเทียบรุ่น - โมดูลควบคุม

คุณสมบัติ / พารามิเตอร์

83SR50C-E

83SR51f-E

81EU50

(โปรคอนโทรล)

อินพุต/เอาต์พุตสากล)

หน้าที่หลัก

การควบคุมแบบไบนารี (ไดรฟ์/วาล์ว)

ทวารหนักog & การควบคุมไบนารี

การปรับสภาพสัญญาณสากล

ช่องต่างๆ

4 ช่องสัญญาณ

2 ช่องสัญญาณ

ปรับแต่งได้

อินพุต/เอาต์พุตต่อช่องสัญญาณ

4 DI + 2 DO

4 DI + 1 DO + 2 AI + 1 AO

อินพุตอเนกประสงค์ (TC/RTD/V/mA)

การใช้งานทั่วไป

ชุดสตาร์ทมอเตอร์แบบกลับทิศทางได้, การควบคุมวาล์วโซลินอยด์, แอคชูเอเตอร์เปิด/ปิด

แอคทูเอเตอร์ไฟฟ้าไฮดรอลิก, การกำหนดตำแหน่งอย่างต่อเนื่อง, วงจรควบคุมหลัก

การวัดอุณหภูมิ/ความดัน การแปลงสัญญาณสำหรับกังหัน/หม้อไอน้ำ

เอาต์พุตแบบอนาล็อก

ไม่มี

ใช่ (1 AO ต่อช่อง)

ใช่
