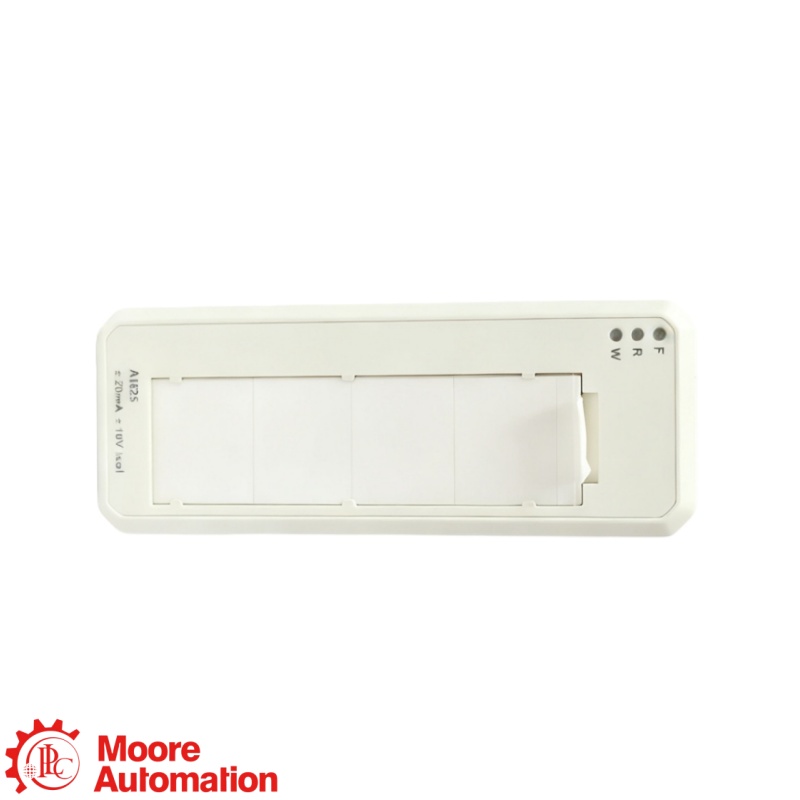

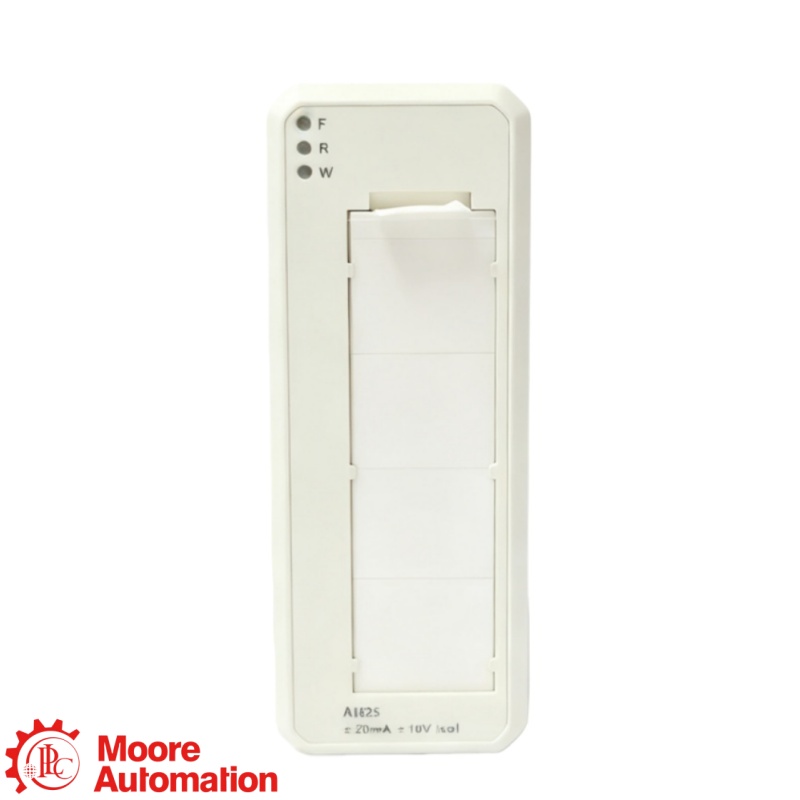

โมดูลอินพุตอะนาล็อก 4 แชนเนล ABB AI825 3BSE036456R1
โมดูลอินพุตอะนาล็อก 4 แชนเนล ABB AI825 3BSE036456R1
โมดูลอินพุตอะนาล็อก 4 แชนเนล ABB AI825 3BSE036456R1

โมดูลอินพุตอะนาล็อก 4 แชนเนล ABB AI825 3BSE036456R1

ABB S800 I/O · อินพุตแบบอนาล็อก

AI825

เดอะ เอบีบี ไอ825 เป็นโมดูลอินพุตอะนาล็อก S800 I/O ที่มีช่องสัญญาณกระแสหรือแรงดันแบบไบโพลาร์ที่แยกอิสระสี่ช่อง และความละเอียด 14 บิต พร้อมเครื่องหมายบวก

ช่องต่างๆ4 แยก
ปัจจุบัน±20 มิลลิแอมป์
แรงดันไฟฟ้า±10 โวลต์
ปณิธาน14 บิต + เครื่องหมาย
ผู้ผลิตเอบีบี
เงื่อนไข / การรับประกันสินค้าใหม่แท้ · รับประกัน 1 ปี
การรับรองมาตรฐาน ISOผลิตภัณฑ์ที่ได้รับการรับรองมาตรฐาน ISO
การตรวจสอบ● จะส่งรูปภาพและวิดีโอสินค้าให้หลังจากสอบถามข้อมูลเรียบร้อยแล้ว
ขอใบเสนอราคา
สอบถามตอนนี้
การค้นหานางแบบค้นหาหมายเลขชิ้นส่วนที่ต้องการเปิดหน้าผลิตภัณฑ์ Moore Automation ที่ตรงกับความต้องการของคุณมากที่สุดโดยตรง
เอบีบี ↗ABB S800 I/O · อินพุตแบบอนาล็อก
โมดูลอินพุตอะนาล็อก S800 I/O

AI825

3BSE036456R1

อินพุตอะนาล็อกแบบแยกอิสระ 4 ช่อง · เลือกกระแสหรือแรงดันต่อช่อง · ความละเอียด 14 บิต · อินพุต/เอาต์พุต S800

บทบาทของผลิตภัณฑ์

AI825 รับสัญญาณกระแสหรือแรงดันแบบไบโพลาร์ที่แยกจากกันด้วยกระบวนการทางไฟฟ้าจำนวน 4 สัญญาณ สำหรับสถานี I/O S800

หมายเหตุการกำหนดค่า

ยืนยันหมายเลขบทความ 3BSE036456R1ช่วงสัญญาณ, MTU ที่เข้ากันได้, การต่อสายดินภาคสนาม, การป้องกันสายเคเบิล, การกำหนดค่าฮาร์ดแวร์ของแหล่งจ่ายไฟ ModuleBus และตัวควบคุมก่อนการเปลี่ยน

👩‍💼
ต้องการราคาที่ดีที่สุดใช่ไหม?
ฟริดา
หัวหน้าทีมขาย 🏆
อีเมลsales5@mooreplc.com วอทส์แอป+86 153 5940 8275
รายละเอียดหมายเลขคำสั่งซื้อ

โครงสร้างของโมเดล AI825 เป็นอย่างไร

AI825
แบบจำลองโมดูลที่สมบูรณ์โมดูลอินพุตแบบอนาล็อก
ข้อมูลผู้ผลิต ABB ที่ได้รับการตรวจสอบแล้ว

ข้อมูลจำเพาะทางเทคนิค

เอบีบี ไอ825 ↗
ข้อมูลทั่วไป−
ยี่ห้อเอบีบี
แบบอย่างAI825
หมายเลขบทความ3BSE036456R1
ประเภทผลิตภัณฑ์โมดูลอินพุตแบบอนาล็อก
กลศาสตร์S800 อินพุต/เอาต์พุต
ข้อมูลอินพุตแบบอนาล็อก+
จำนวนช่องสัญญาณ4
ช่วงสัญญาณ−20…+20 มิลลิแอมป์, 0(4)…20 มิลลิแอมป์, −10…+10 โวลต์ และ 0(2)…10 โวลต์
ปณิธานเครื่องหมายบวก 14 บิต
การแยกตัวแต่ละช่องสัญญาณแยกออกจากช่องสัญญาณอื่น ๆ และวงจรส่วนกลาง
ฮาร์ทสัญญาณสามารถส่งผ่านการสื่อสาร HART ได้ โมดูลนี้ไม่ใช่ส่วนต่อประสาน HART
ความเข้ากันได้และการติดตั้ง+
การจับคู่ MTUTU811V1, TU813 และ TU831V1
แหล่งจ่ายไฟโมดูลบัสวงจรป้อนเข้าได้รับพลังงานจากโมดูลบัส 24 โวลต์
การป้องกันอินพุตระบบป้องกันกระแสไฟเข้าได้รับการออกแบบให้ทนต่อแรงดันไฟฟ้ากระแสตรงได้สูงสุดถึง +30 V
เช็คเปลี่ยนทดแทนประเภทสัญญาณ ระยะสัญญาณ การเดินสาย MTU และรายละเอียดฮาร์ดแวร์ต้องตรงกับโครงการ

ที่มา: เอกสารข้อมูลจำเพาะของ ABB AI825 หมายเลขสินค้า 3BSE036456R1

คำถามที่พบบ่อย

คำถามที่ผู้ซื้อถามบ่อยที่สุด

สัญญาณใดบ้างที่สามารถแสดงได้ AI825 การวัดโมดูล?+
AI825 อุปกรณ์นี้วัดช่องสัญญาณอินพุตแบบอนาล็อกสองขั้วจำนวนสี่ช่อง และแต่ละช่องสามารถกำหนดค่าสำหรับช่วงกระแสที่รองรับได้สูงสุด ±20 mA หรือช่วงแรงดันได้สูงสุด ±10 V ภายในสถานี I/O S800
ทั้งสี่คนเป็นอย่างไรบ้าง AI825 ช่องสัญญาณอินพุตถูกแยกทางไฟฟ้าออกจากกันหรือไม่?+
AI825 ช่วยให้เกิดการแยกทางไฟฟ้าอย่างเป็นอิสระระหว่างช่องสัญญาณและจากจุดร่วมของวงจร ซึ่งเป็นคุณสมบัติสำคัญที่ช่วยให้ใช้งานร่วมกันได้เมื่อวงจรภาคสนามที่ติดตั้งใช้จุดอ้างอิงที่แยกจากกัน
ทำ AI825 ทำหน้าที่เป็นโมดูลการสื่อสาร HART หรือไม่?+
AI825 สามารถทนต่อการสื่อสาร HART ที่ซ้อนทับอยู่บนสัญญาณอนาล็อกได้ แต่โมดูลนี้ถูกกำหนดให้เป็นโมดูลอินพุตอนาล็อกที่ไม่รองรับ HART ดังนั้นทางวิศวกรรมจึงไม่ควรสันนิษฐานว่าอุปกรณ์นี้รองรับการจัดการ HART โดยตรง
MTU ใดบ้างที่สามารถจับคู่กับได้ AI825?+
AI825 เอกสารนี้ระบุวิธีการใช้งานร่วมกับ TU811V1, TU813 และ TU831V1 และการเดินสายและการกำหนดรหัส MTU ที่เลือกจะต้องตรงกับวงจรสนามกระแสหรือแรงดัน
สิ่งที่ต้องตรวจสอบก่อน AI825 ชิ้นส่วนทดแทนได้รับพลังงานแล้วใช่หรือไม่?+
ก่อนเปิดใช้งาน AI825ตรวจสอบหมายเลขบทความ 3BSE036456R1 ประเภทสัญญาณช่องสัญญาณ ช่วงที่กำหนดค่า ขั้ว ขั้วต่อ MTU การป้องกัน การต่อลงดิน แหล่งจ่ายไฟ ModuleBus และคำจำกัดความฮาร์ดแวร์ของตัวควบคุม
ควรระบุรายละเอียดใดบ้างสำหรับ AI825 สอบถามเกี่ยวกับการสั่งซื้อ?+
หนึ่ง AI825 ในการสอบถาม ควรระบุหมายเลขสินค้า 3BSE036456R1 จำนวน หน่วยกำลังไฟฟ้าที่ติดตั้ง (MTU) ช่วงกระแสหรือแรงดัน การใช้งานช่องสัญญาณ ระบบควบคุม การแก้ไขโมดูล และแนบรูปถ่ายป้ายชื่อที่ชัดเจน
ติดต่อผู้เชี่ยวชาญผลิตภัณฑ์

ยืนยันการตั้งค่า AI825 ของคุณด้วย Frida

โปรดตรวจสอบหมายเลขสินค้า 3BSE036456R1, ช่วงสัญญาณ, MTU ที่เข้ากันได้, การต่อสายดินภาคสนาม, การป้องกันสายเคเบิล, แหล่งจ่ายไฟ ModuleBus และคำจำกัดความฮาร์ดแวร์ตัวควบคุมก่อนทำการเปลี่ยน

เลือกวิธีการติดต่อโดยตรง
เอกสารข้อมูลอย่างเป็นทางการ

ข้อมูลผลิตภัณฑ์ ABB AI825

ข้อมูลอ้างอิงอย่างเป็นทางการจากผู้ผลิต ABB สำหรับรุ่น AI825 หมายเลขสินค้า 3BSE036456R1

ข้อมูลทางเทคนิค AI825

โมดูลอินพุตอะนาล็อก ABB AI825 เป็นโมดูล I/O S800 ที่มีช่องสัญญาณกระแสหรือแรงดันแบบไบโพลาร์ที่แยกอิสระสี่ช่อง และความละเอียด 14 บิต พร้อมเครื่องหมายบวก โปรดตรวจสอบหมายเลขสินค้า 3BSE036456R1 ช่วงสัญญาณ MTU ที่เข้ากันได้ การต่อสายดิน การป้องกันสายเคเบิล แหล่งจ่ายไฟ ModuleBus และคำจำกัดความฮาร์ดแวร์ของตัวควบคุมก่อนทำการเปลี่ยน

เอกสารข้อมูลอย่างเป็นทางการ ↗

ติดต่อเพื่อขอรับความช่วยเหลือ

โปรดส่งข้อมูลรุ่นรถ หมายเลขสินค้า จำนวน รุ่นแก้ไข ระบบที่ติดตั้ง และคำถามทางเทคนิคหรือคำถามเกี่ยวกับการสั่งซื้อของคุณมาด้วย

ที่มา: เอกสารข้อมูลจำเพาะของ ABB AI825 หมายเลขสินค้า 3BSE036456R1

ความสัมพันธ์ของระบบ

AI825 เข้ากับระบบ I/O ของ S800 ได้อย่างไร

เอบีบี ↗ AI825 เป็นโมดูลอินพุตอะนาล็อก 4 แชนเนล ที่รับสัญญาณกระแสหรือแรงดันแบบไบโพลาร์ที่แยกจากกันทางไฟฟ้าอย่างอิสระจำนวน 4 สัญญาณ สำหรับสถานี I/O S800 การกำหนดค่าของโมดูลนี้ต้องสอดคล้องกับฮาร์ดแวร์ การเดินสายไฟ และโครงการควบคุมที่ติดตั้งไว้

แพลตฟอร์มระบบABB S800 I/O
→
แบบจำลองที่สมบูรณ์AI825
→
ข้อมูลนำเข้า / บทความอินพุตแบบอนาล็อก · 3BSE036456R1
การกำหนดค่าช่องสัญญาณ

ช่องสัญญาณอินพุตอะนาล็อกแบบไบโพลาร์ที่แยกอิสระจากกันสี่ช่อง

ช่วงสัญญาณ

รองรับช่วงกระแสไฟฟ้าสูงสุด ±20 mA และช่วงแรงดันไฟฟ้าสูงสุด ±10 V

ปณิธาน

เครื่องหมายบวก 14 บิต

ความเข้ากันได้ของ MTU

ใช้ TU811V1, TU813 หรือ TU831V1 ร่วมกับสายไฟและการกำหนดตำแหน่งที่ตรงกัน

แอปพลิเคชันระบบ

ตำแหน่งที่ AI825 เข้ากันได้ในสถาปัตยกรรม I/O ของ S800

การรับสัญญาณอนาล็อก

รับสัญญาณกระแสหรือแรงดันแบบไบโพลาร์สี่สัญญาณสำหรับโครงการควบคุม

การแยกช่องสัญญาณ

แต่ละช่องสัญญาณถูกแยกทางไฟฟ้าออกจากช่องสัญญาณอื่นๆ และส่วนต่อประสานของวงจร

ส่วนต่อประสานระบบAI825S800 อินพุต/เอาต์พุต
MTU ที่เข้ากันได้

จัดเตรียมการเดินสายไฟภาคสนามและการเชื่อมต่อทางกลสำหรับโมดูล

อินเทอร์เฟซโมดูลบัส

ทำหน้าที่จัดหาอุปกรณ์ป้อนข้อมูลและถ่ายโอนข้อมูลภายในสถานี I/O S800
