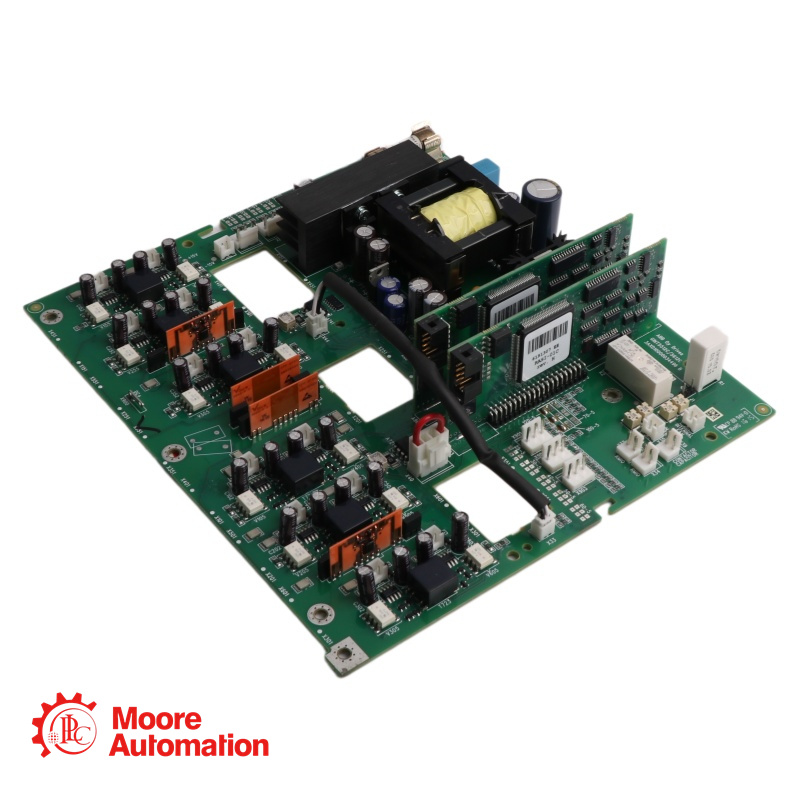

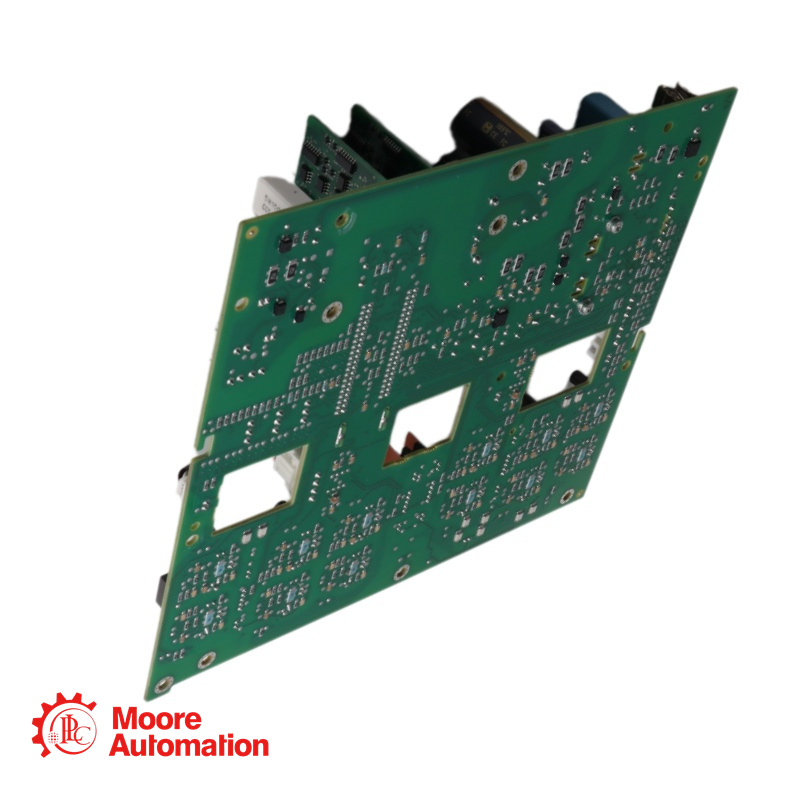

บอร์ดควบคุมแบบกลับทิศทางได้ ABB ACS800-11 GINT-6611C 68577349

ข้อมูลการติดต่อ

ACS800-11 GINT-6611C 68577349 ข้อกำหนด

ACS800-11 GINT-6611C 68577349 คำอธิบาย

เอบีบี ACS800-11 GINT-6611C 68577349 เป็นแผงวงจรหลักที่ออกแบบมาโดยเฉพาะสำหรับไดรฟ์เดี่ยวแบบติดผนังรุ่น ACS800-11 และ ACS800-U11

ACS800-11 GINT-6611C 68577349 ชื่อเรียกอื่น

ACS800-11 GINT-6611C 68577349 คำถามที่พบบ่อย

หน้าที่หลักของบอร์ด GINT-6611C คืออะไร?

GINT-6611C คือแผงวงจรหลักสำหรับซีรี่ส์ ACS800-11 (แบบติดผนังที่สร้างพลังงานกลับคืน) แตกต่างจากแผงขับเคลื่อนมาตรฐานตรงที่มันจัดการการไหลของพลังงานแบบสองทิศทาง มันประสานงานระหว่างหน่วยจ่ายไฟแบบแอคทีฟและตัวกรอง LCL ทำให้มอเตอร์สามารถส่งพลังงานกลับคืนสู่โครงข่ายไฟฟ้าในระหว่างการเบรก แทนที่จะสูญเสียพลังงานไปเป็นความร้อน

โดยทั่วไปแล้ว รหัสข้อผิดพลาดใดบ้างที่บ่งชี้ถึงความล้มเหลวของบอร์ด GINT?

หากแผงควบคุมไดรฟ์แสดงรหัสต่อไปนี้ แสดงว่าบอร์ด GINT หรือการเชื่อมต่อของบอร์ดอาจมีปัญหา:
FF51 (LINE CONV): ความล้มเหลวของตัวแปลงสัญญาณด้านสายสัญญาณ; ข้อผิดพลาดที่พบบ่อยที่สุดที่เกี่ยวข้องกับฮาร์ดแวร์ GINT
3130 (เฟสจ่ายไฟ): เซ็นเซอร์บนบอร์ด GINT ตรวจพบการสูญเสียเฟสกำลังไฟฟ้าขาเข้า
3210 (DC LINK SWAP): กระแสไฟ DC ผิดปกติเป็นระลอก หรือการสื่อสารกับภาคจ่ายไฟขาดตอน
ข้อผิดพลาดเกี่ยวกับใยแก้วนำแสง: หากบอร์ด RMIO ไม่สามารถสื่อสารกับตัวแปลงสัญญาณด้านสายได้

เมนบอร์ดใหม่จำเป็นต้องตั้งค่าฮาร์ดแวร์ก่อนการติดตั้งหรือไม่?

ใช่แล้ว GINT-6611C เป็นอะไหล่ "อเนกประสงค์" ก่อนที่จะติดตั้งลงในไดรฟ์เฉพาะ คุณต้องตั้งค่าแผ่นบัดกรี (จัมเปอร์) บนบอร์ดให้ตรงกับพิกัดกระแสไฟฟ้า (แอมแปร์) และแรงดันไฟฟ้าของไดรฟ์นั้น ๆ
ความเสี่ยง: การตั้งค่าแผ่นบัดกรีที่ไม่ถูกต้องจะนำไปสู่ข้อผิดพลาดในการวัดกระแสไฟฟ้าหรือข้อผิดพลาด "ค่าพิกัดไม่ตรงกัน"
คำแนะนำ: ควรถ่ายรูปตำแหน่งแผ่นบัดกรีบนแผงวงจรเก่าไว้เสมอ และทำซ้ำตำแหน่งนั้นบนแผงวงจรใหม่ให้เหมือนกันทุกประการ
