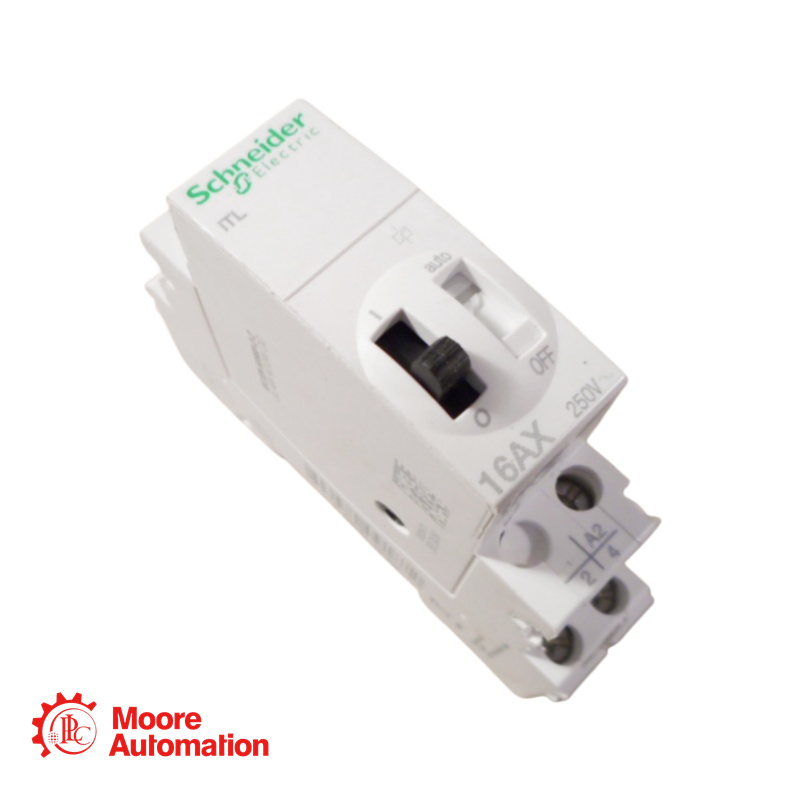

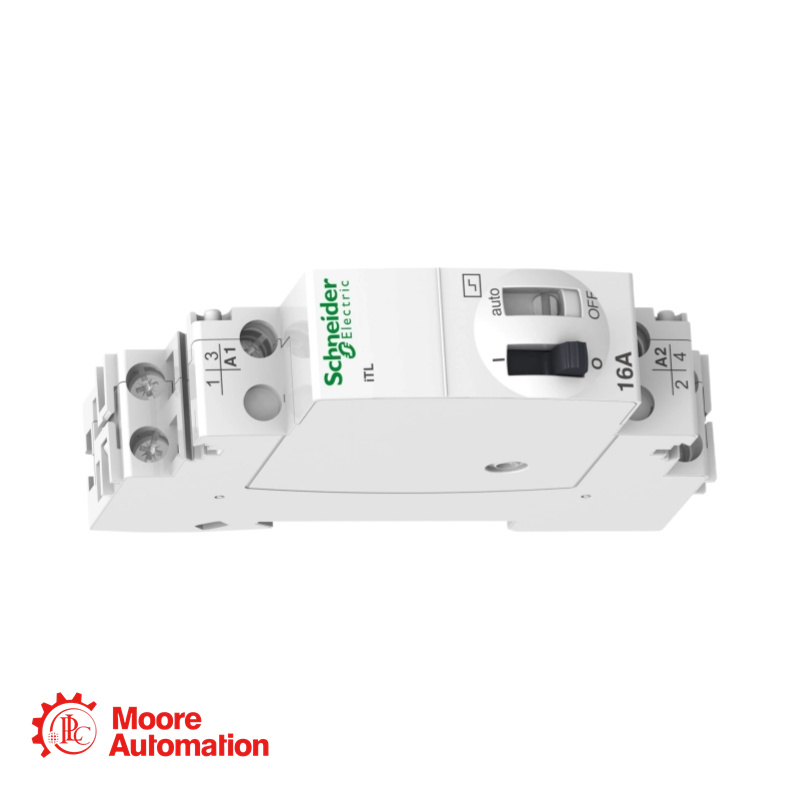

รีเลย์แบบอิมพัลส์ Schneider รุ่น A9C30212

ฟริดา จาง - บริการออนไลน์ 24 ชั่วโมง 7 วันต่อสัปดาห์ - ช่วยแก้ปัญหาทุกอย่างของคุณ

อีเมล: sales5@mooreplc.com

โทรศัพท์/ WhatsApp: +86 15359408275

1SFA898114R7000 PSTX300-600-70 ซอฟต์สตาร์เตอร์

ซอฟต์สตาร์เตอร์ PSTX300-600-70 มีกระแสไฟฟ้าใช้งานสูงสุด 300 A และช่วงแรงดันไฟฟ้าใช้งาน 208...600 V AC แรงดันไฟฟ้าควบคุมอยู่ที่ 100...250 V AC ที่ 50/60 Hz PSTX มีระบบสตาร์ทและหยุดแบบนุ่มนวลสามเฟสผ่านแรงดันไฟฟ้าหรือแรงบิด มีบายพาสในตัวเพื่อการติดตั้งที่ง่ายและประหยัดพลังงาน มีสัญญาณ RUN, TOR และ Event จากเอาต์พุตรีเลย์ในสถานะ NO (ปกติเปิด) PSTX มีฟังก์ชันต่างๆ เช่น การจำกัดกระแส, คิกสตาร์ท, เอาต์พุตอะนาล็อก, EOL, การทำความร้อนมอเตอร์ และการทำความสะอาดปั๊ม นอกจากนี้ PSTX ยังมีคุณสมบัติอื่นๆ เช่น การควบคุมแบบ Jog, การเบรก, เบรกขณะหยุดนิ่ง, การวินิจฉัย, การสตาร์ทตามลำดับ และโหมดปั๊มฉุกเฉิน/ดับเพลิงเป็นมาตรฐาน ในการโต้ตอบกับ PSTX มีจอแสดงผลกราฟิกแบบถอดได้ที่มีมาตรฐาน IP66 และทนต่อสภาพอากาศภายนอกอาคาร 4 เท่า มีสี่วิธีในการสื่อสารกับ PSTX สามารถควบคุมได้โดยใช้สัญญาณอินพุตแบบต่อสายตรง (Start/Stop/Reset) หรือสัญญาณแก้ไขข้อผิดพลาด และโดยใช้สัญญาณอินพุตดิจิทัลที่ตั้งโปรแกรมได้ 3 ช่อง อีกทางเลือกที่นิยมคือการสื่อสาร Fieldbus ในตัว เช่น Modbus RTU และโมดูล ANYBUS เสริมที่มีโปรโตคอลหลักๆ เช่น Profinet, Profibus, Modbus TCP, Ethernet IP และอื่นๆ อีกวิธีหนึ่งในการสื่อสารกับ PSTX คือการใช้อะแดปเตอร์ภายนอกและปลั๊ก Fieldbus PSTX เป็นทางเลือกที่สมบูรณ์แบบสำหรับการใช้งานสตาร์ทมอเตอร์ทุกประเภท เหมาะสำหรับมอเตอร์สามเฟสขนาดกลางถึงขนาดใหญ่ที่มีกระแสไฟฟ้าพิกัดตั้งแต่ 30...1250 A แบบต่อตรง หรือ 52...2160 A แบบต่อภายในเดลต้า ตัวอย่างการใช้งานทั่วไป ได้แก่ ปั๊ม พัดลม คอมเพรสเซอร์ และสายพานลำเลียง

ข้อกำหนดของ 1SFA898114R7000 PSTX300-600-70

แรงดันไฟฟ้าใช้งานที่กำหนด: 208 ... 600 V AC
แรงดันไฟฟ้าแหล่งจ่ายควบคุมที่กำหนด (Us): 100 ... 250 V AC
แรงดันวงจรควบคุมที่กำหนด (Uc): 24 V DC
ความถี่ที่กำหนด:(f)50/60 Hz
ความถี่วงจรหลัก: 50 / 60 เฮิรตซ์
กำลังไฟฟ้าใช้งานที่กำหนด - การเชื่อมต่อแบบอินไลน์ (Pe): (230 V) 90 kW
(400 โวลต์) 160 กิโลวัตต์
(500 โวลต์) 200 กิโลวัตต์
กระแสไฟฟ้าใช้งานที่กำหนด - การเชื่อมต่อแบบอินไลน์ (IE): 300 A
กำลังไฟฟ้าใช้งานที่กำหนด - การเชื่อมต่อแบบเดลต้าภายใน: (230 V) 160 kW
(400 โวลต์) 257 กิโลวัตต์
(500 โวลต์) 355 กิโลวัตต์
กระแสไฟฟ้าใช้งานที่กำหนด - ภายในขั้วต่อเดลต้า: 515 แอมป์
อัตราส่วนปัจจัยการบริการ: 100%
ระบบป้องกันการโอเวอร์โหลด: มีระบบป้องกันการโอเวอร์โหลดแบบอิเล็กทรอนิกส์ในตัว
ระบบป้องกันโอเวอร์โหลดอิเล็กทรอนิกส์ในตัว: ใช่
ความสามารถในการสตาร์ทที่กระแสสูงสุดที่กำหนด เช่น: 4 × Ie เป็นเวลา 10 วินาที
เวลาเร่ง: 1 ... 120 วินาที

คำถามที่พบบ่อย (FAQ) 1SFA898114R7000 PSTX300-600-70

ถาม: ฉันสามารถใช้ PSTX300 กับระบบ 600 V ได้หรือไม่?
A:ใช่ครับ แรงดันไฟฟ้าใช้งานที่กำหนดไว้คือ 208 ... 600 โวลต์ AC อย่างไรก็ตาม กำลังไฟฟ้าที่ระบุไว้จะสูงสุดเพียง 500 โวลต์เท่านั้น สำหรับการใช้งานที่ 600 โวลต์ คุณต้องลดกำลังไฟฟ้าลง หรือศึกษาตารางกำลังไฟฟ้าสำหรับ 600 โวลต์ในคู่มือฉบับเต็มครับ
ถาม: ฉันจำเป็นต้องใช้รีเลย์ป้องกันการโอเวอร์โหลดภายนอกหรือไม่?
A: ไม่ครับ PSTX300 มีระบบป้องกันการโอเวอร์โหลดแบบอิเล็กทรอนิกส์ในตัว จึงไม่จำเป็นต้องใช้รีเลย์ป้องกันการโอเวอร์โหลดแบบความร้อนแยกต่างหาก
ถาม: ระดับการคุ้มครองเป็นอย่างไร?
A: ขั้วต่อหลักมีระดับการป้องกัน IP00 (เปิดโล่ง ไม่มีอุปกรณ์ป้องกัน)
เพื่อความปลอดภัย ต้องติดตั้งอุปกรณ์ไว้ภายในกล่องหุ้ม (อย่างน้อยระดับ IP20)

หมายเหตุทางเทคนิค

ในโหมดอินไลน์ กระแสของซอฟต์สตาร์เตอร์จะเป็นตัวจำกัด (สูงสุด 300 แอมป์)
ในโหมด Inside Delta ตัวสตาร์ทแบบนุ่มนวลจะนำกระแสไฟฟ้าเพียง 58% ของกระแสไฟฟ้าในสาย ทำให้สามารถใช้กำลังมอเตอร์ที่สูงขึ้นจากอุปกรณ์เดียวกันได้
มอเตอร์ต้องมีขั้วต่อครบทั้ง 6 ขั้ว (U1, V1, W1, U2, V2, W2)
มอเตอร์ต้องได้รับการตั้งค่าสำหรับการทำงานแบบเดลต้า (ไม่ใช่แบบสตาร์)
ตัวสตาร์ทแบบนุ่มนวลจะต่อสายระหว่างขั้วมอเตอร์ ไม่ใช่ระหว่างไฟบ้านกับมอเตอร์
