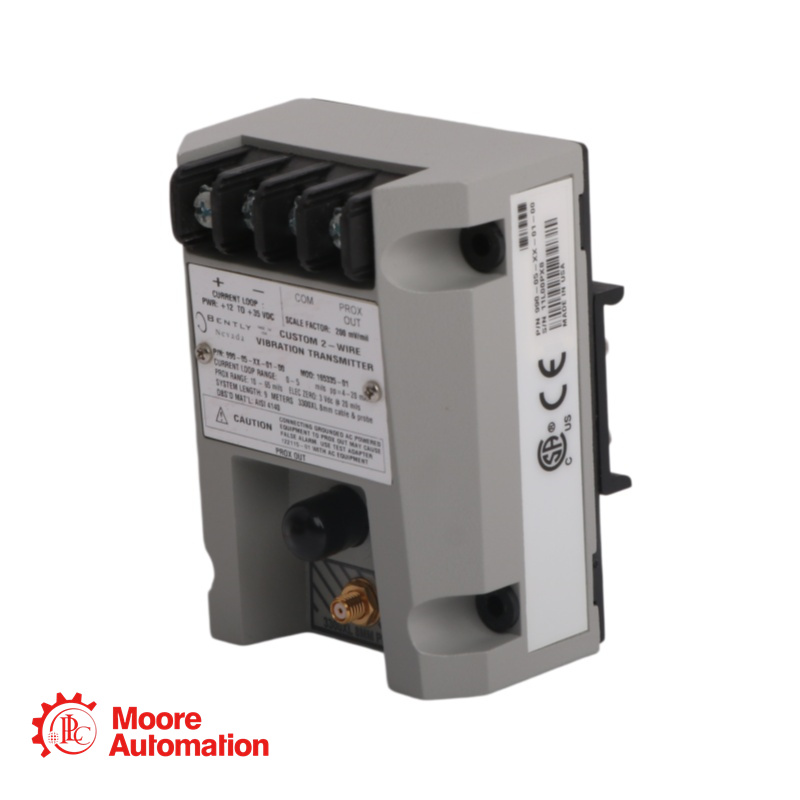

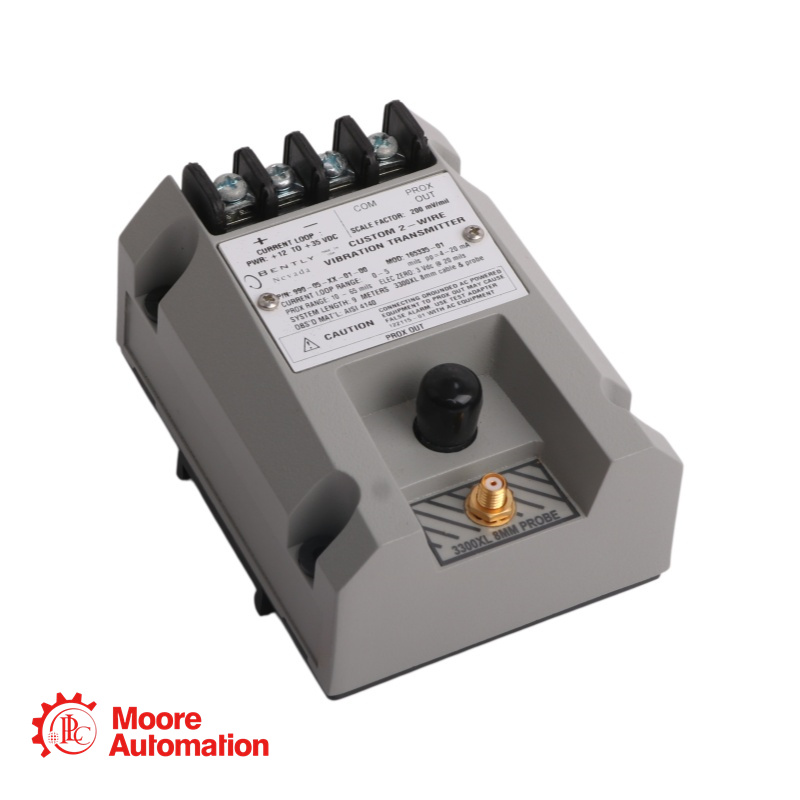

990-04-XX-01-CN MOD:165335-01 เครื่องส่งสัญญาณการสั่นสะเทือน Bently Nevada

วิธีสอบถามราคา? ติดต่อได้ตามข้อมูลด้านล่าง:

990-04-XX-01-CN MOD:165335-01 ภาพรวม

เดอะ 990-04-XX-01-CN MOD:165335-01 เครื่องส่งสัญญาณการสั่นสะเทือนนี้มีจุดประสงค์หลักสำหรับผู้ผลิตอุปกรณ์ดั้งเดิม (OEM) ของเครื่องอัดอากาศแบบแรงเหวี่ยง หรือปั๊มขนาดเล็ก มอเตอร์ หรือพัดลม ที่ต้องการป้อนสัญญาณการสั่นสะเทือนแบบสัดส่วนอย่างง่าย 4 ถึง 20 มิลลิแอมป์ เข้าสู่ระบบควบคุมเครื่องจักรของตน
เดอะ 990-04-XX-01-CN MOD:165335-01 ตัวส่งสัญญาณเป็นอุปกรณ์แบบสองสายที่ใช้พลังงานจากวงจรลูป โดยรับสัญญาณอินพุตจากโพรบตรวจจับระยะใกล้ 3300 NSv ของเราและสายต่อขยายที่เข้ากันได้ (มีให้เลือกในความยาวระบบ 5 เมตรและ 7 เมตร)
เดอะ 990-04-XX-01-CN MOD:165335-01 ตัวส่งสัญญาณจะปรับสภาพสัญญาณให้เป็นหน่วยทางวิศวกรรมของความ amplitud การสั่นสะเทือนแบบพีคต่อพีคที่เหมาะสม และส่งค่านี้ในรูปแบบสัญญาณมาตรฐานอุตสาหกรรม 4 ถึง 20 mA เป็นอินพุตให้กับระบบควบคุม ซึ่งจะเกิดการแจ้งเตือนและการทำงานของตรรกะเพื่อป้องกันเครื่องจักร

990-04-XX-01-CN MOD:165335-01 พารามิเตอร์

ข้อกำหนดด้านพลังงาน: อินพุต +12 ถึง +35 Vdc ที่ขั้วต่อตัวส่งสัญญาณ
สัญญาณเอาต์พุต: 4-20 mA แบบแปรผันตามช่วงเต็มสเกลที่กำหนด (การกำหนดค่าแบบ 2 สาย)
ช่วงการปรับเต็มสเกล: 25-0-25 มิล (จุดศูนย์กลางคือตำแหน่งแรงขับ)
ความแม่นยำของลูป: ภายใน ±1.5% ตลอดช่วงเต็มสเกลที่กำหนด (โดยทั่วไป)
ความต้านทานวงจรสูงสุด: 1,000 โอห์ม รวมสายเคเบิลที่แรงดัน 35 โวลต์
ค่าตัวคูณมาตราส่วน PROX OUT: 7.87 mV/μm (200 mV/mil) ±6.5% โดยทั่วไป
อิมพีแดนซ์เอาต์พุต PROX: อิมพีแดนซ์เอาต์พุต 10 kΩ ปรับเทียบสำหรับโหลด 10 MΩ
ช่วงเชิงเส้น (Prox Out): 0.25 ถึง 1.65 มม. (10 ถึง 65 มิล)
ไม่โอเค/สัญญาณขัดข้อง: สัญญาณเอาต์พุตส่งไปยัง <3.6 mA ภายใน 100 μs หลังจากสภาวะ Not OK
อุณหภูมิใช้งาน (ตัวส่งสัญญาณ): -35°C ถึง +85°C (-31°F ถึง +185°F)
อุณหภูมิใช้งาน (หัววัด): -52°C ถึง +177°C (-62°F ถึง +351°F)

คำถามที่พบบ่อยเกี่ยวกับ 990-04-XX-01-CN MOD:165335-01

1. รหัส MOD: 165335-01 หมายถึงอะไร?

หมายเลขการดัดแปลงนี้บ่งชี้ถึงความเข้ากันได้กับโพรบตรวจจับระยะใกล้ 3300 XL ขนาด 8 มม. ในการกำหนดค่าระบบ 9 เมตร ข้อมูลจำเพาะระบุว่าการดัดแปลงนี้มีไว้สำหรับแอปพลิเคชัน "3300 XL 8MM 9M" ซึ่งยืนยันว่าหน่วยนี้ได้รับการกำหนดค่าให้ใช้งานร่วมกับโพรบ 3300 XL ขนาด 8 มม. โดยมีความยาวระบบรวม 9 เมตร

2. รหัสอนุมัติ "-CN" หมายถึงอะไร?

รหัส "-CN" แสดงว่าเครื่องส่งสัญญาณนี้ได้รับการรับรองสำหรับการใช้งานในประเทศจีน โดยได้รับการอนุมัติเฉพาะจากหน่วยงานกำกับดูแลของจีน รวมถึง CCC (China Compulsory Certification) และ/หรือ NEPSI (National Supervision and Inspection Center for Explosion Protection and Safety of Instrumentation) สำหรับการใช้งานในพื้นที่อันตราย

3. ตัวเลือกการติดตั้งแบบที่ 01 และ 02 แตกต่างกันอย่างไร?

ตัวเลือกการติดตั้ง 01 มีคลิปยึดราง DIN ขนาด 35 มม. สำหรับติดตั้งบนราง DIN มาตรฐาน ตัวเลือกการติดตั้ง 02 มีสกรูยึดแผงสำหรับติดตั้งโดยตรงกับแผง ตัวเลือกที่ 03 ประกอบด้วยวิธีการติดตั้งทั้งสองแบบ

4. จะเกิดอะไรขึ้นถ้า 990-04-XX-01-CN MOD:165335-01 ระยะห่างของหัววัดไม่ถูกต้องใช่หรือไม่?

ระยะห่างระหว่างหัววัดกับเป้าหมายต้องอยู่ระหว่าง 0.5 ถึง 1.75 มิลลิเมตร (20 ถึง 55 มิล) เพื่อให้มั่นใจได้ว่าการวัดเต็มช่วงมีความแม่นยำ การใช้งานนอกช่วงนี้อาจส่งผลให้การอ่านค่าไม่ถูกต้องหรืออาจไม่สามารถวัดค่าได้เต็มช่วง

5. ฉันจะเข้าถึงสัญญาณการสั่นสะเทือนแบบไดนามิกเพื่อใช้ในการวินิจฉัยได้อย่างไร?

ขั้วต่อ PROX OUT และขั้วต่อโคแอกเซียลให้สัญญาณทรานสดิวเซอร์แบบไดนามิกที่ไม่แยกจากกัน เพื่อเชื่อมต่อกับอุปกรณ์วินิจฉัยที่ใช้ไฟ AC (ออสซิลโลสโคป, เครื่องวิเคราะห์) อย่างปลอดภัย คุณต้องใช้อะแดปเตอร์ทดสอบ 990/991 (122115-01) ซึ่งให้การแยกสัญญาณและแก้ไขการกลับเฟสของสัญญาณ

6.สภาวะ "ไม่โอเค" บนเอาต์พุต 4-20 mA มีลักษณะอย่างไร?

ในสภาวะที่ไม่ปกติ (เช่น หัววัดชำรุด การเชื่อมต่อหลวม ฯลฯ) สัญญาณเอาต์พุตจะลดลงเหลือต่ำกว่า 3.6 มิลลิแอมป์ภายใน 100 ไมโครวินาที ซึ่งแตกต่างจากค่าปกติ 4 มิลลิแอมป์ที่ระดับการสั่นสะเทือนน้อยที่สุด ทำให้ระบบควบคุมสามารถตรวจจับความผิดพลาดได้ ในระหว่างการเปิดเครื่อง สัญญาณเอาต์พุตจะยังคงต่ำกว่า 3.6 มิลลิแอมป์เป็นเวลา 2-3 วินาทีในขณะที่ตัวส่งสัญญาณกำลังเริ่มต้นการทำงาน
