ยี่ห้อ :
Siemensส่วนจำนวน :
6SL3210-1PE31-8UL0น้ำหนัก :
58,00 Kgมิติ :
745,00 x 469,00 x 385,00 mmประเทศต้นกำเนิด :
Germanyรหัส HS :
8537101190คำอธิบาย :

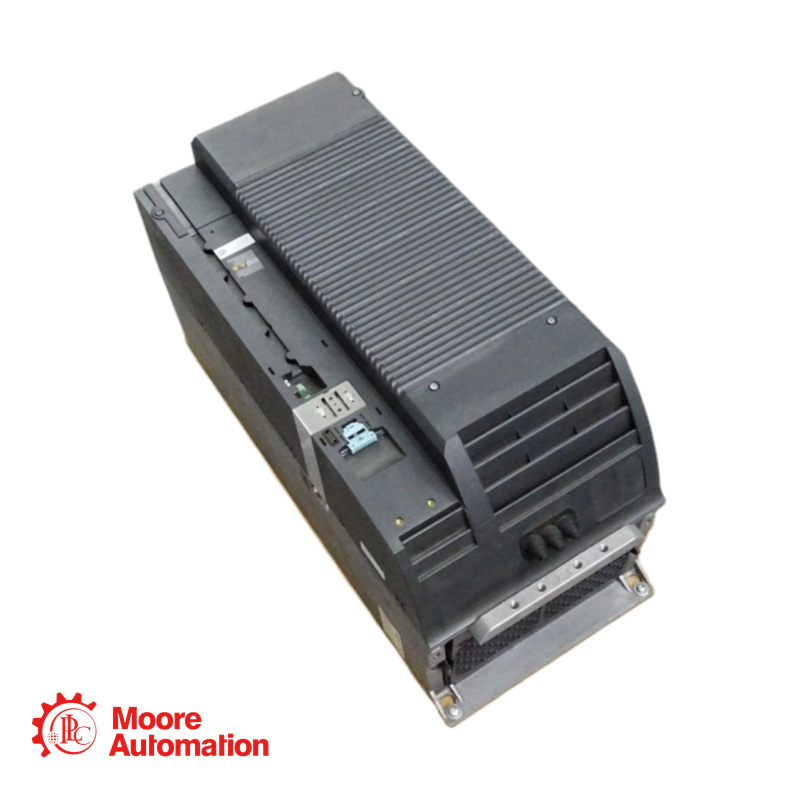

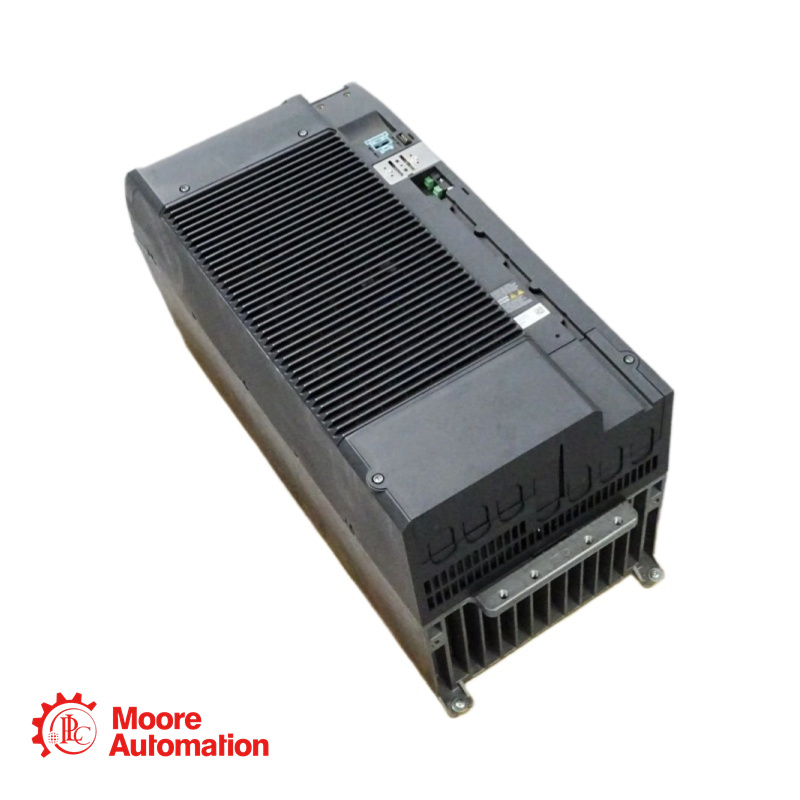

Power Module
ตรวจสอบราคาได้ที่นี่:
ผู้จัดการฝ่ายขาย: ฟรีดา
โทรศัพท์/WhatsApp: +86 15359408275
อีเมล: sales5@mooreplc.com
ข้อมูลพื้นฐาน
รุ่น: 6SL3210-1PE31-8UL0
กลุ่มผลิตภัณฑ์: SINAMICS G120
ประเภทฮาร์ดแวร์: โมดูลจ่ายไฟ PM240-2
มาตรฐาน: IP20 / UL แบบเปิด
คำอธิบายผลิตภัณฑ์
โมดูลจ่ายไฟ SINAMICS G120 PM240-2 ไม่มีตัวกรอง พร้อมตัวตัดวงจรเบรกในตัว 3AC380-480V +10/-20% 47-63HZ กำลังขับสูงเกินพิกัด: 75KW สำหรับ 200% 3S, 150% 57S, 100% 240S อุณหภูมิแวดล้อม -20 ถึง +50 องศาเซลเซียส (HO) กำลังขับต่ำเกินพิกัด: 90kW สำหรับ 150% 3S, 110% 57S, 100% 240S อุณหภูมิแวดล้อม -20 ถึง +40 องศาเซลเซียส (LO) ขนาด 708 x 305 x 357 มม. (สูง x กว้าง x ลึก) ป้องกันฝุ่นและน้ำ IP20 ไม่มีชุดควบคุมและแผงควบคุม ได้รับการอนุมัติสำหรับเฟิร์มแวร์ CU เวอร์ชัน V4.7 HF8
ข้อกำหนดทางเทคนิค
ส่วน | พารามิเตอร์ (ภาษาอังกฤษ) | ข้อมูลจำเพาะ / มูลค่า |
เทคโนโลยีทั่วไป | ระยะต่างๆ | 3 เอซี |
| แรงดันไฟฟ้าสาย | 380 ... 480 V ±10 % |
| ความถี่สาย | 47 ... 63 เฮิรตซ์ |
| ตัวประกอบกำลัง (λ) | 0.95 |
| ประสิทธิภาพ (η) | 0.98 |
| ระดับความดันเสียง | 68 เดซิเบล (ที่ระยะ 1 เมตร) |
| วิธีการทำความเย็น | ระบบระบายความร้อนด้วยอากาศภายใน |
| ความต้องการอากาศเย็น | 0.153 ลบ.ม./วินาที (5.403 ลูกบาศก์ฟุต/วินาที) |
กระแสอินพุต | พิกัดกำลังไฟฟ้าขาเข้า (LO) | 172.00 เอ |
| พิกัดกำลังไฟฟ้าขาเข้า (HO) | 154.00 เอ |
การจัดอันดับผลลัพธ์ | แรงดันไฟฟ้าที่กำหนด | 400 โวลต์ |
| กระแสไฟฟ้าที่กำหนด (LO) | 178.00 เอ |
| กระแสไฟฟ้าที่กำหนด (HO) | 145.00 เอ |
| กระแสเอาต์พุตสูงสุด | 290.00 เอ |
| ความถี่พัลส์ | 4 kHz (การตั้งค่ามาตรฐาน) |
| ความถี่เอาต์พุต (เวกเตอร์) | 0 ... 200 เฮิรตซ์ |
| ความถี่เอาต์พุต (V/f) | 0 ... 550 เฮิรตซ์ |
พิกัดกำลัง | กำลังไฟพิกัด (LO) @400V | 90.00 กิโลวัตต์ |
| กำลังไฟฟ้าที่กำหนด (HO) @400V | 75.00 กิโลวัตต์ |
| กำลังไฟพิกัด (LO) @480V | 125.00 แรงม้า |
| กำลังไฟฟ้าที่กำหนด (HO) @480V | 100.00 แรงม้า |
| ไฟฟ้าดับ | 2.31 กิโลวัตต์ |
ความสามารถในการรับน้ำหนักเกิน | โหลดต่ำ (LO) | 110% สำหรับแบตเตอรี่ 57s / 150% สำหรับแบตเตอรี่ 3s (รอบการชาร์จ 300 วินาที) |
| โอเวอร์โหลดสูง (HO) | 150% สำหรับแบตเตอรี่ 57s / 200% สำหรับแบตเตอรี่ 3s (รอบการชาร์จ 300 วินาที) |
สิ่งแวดล้อม | อุณหภูมิแวดล้อม (LO) | -20 ถึง 40 องศาเซลเซียส (-4 ถึง 104 องศาฟาเรนไฮต์) |
| อุณหภูมิแวดล้อม (HO) | -20 ถึง 50 องศาเซลเซียส (-4 ถึง 122 องศาฟาเรนไฮต์) |
| ระดับความสูงในการติดตั้ง | บินได้ไกลถึง 1,000 เมตร (3,280.84 ฟุต) โดยไม่ต้องลดกำลังส่ง |
| ความชื้นสัมพัทธ์ | ความชื้นสูงสุด 95% (ไม่เกิดการควบแน่น) |
ช่องทางการสมัคร
ปั๊มและพัดลม: เหมาะสำหรับปั๊มแบบแรงเหวี่ยงและระบบระบายอากาศที่ใช้การควบคุม V/f สูงสุด 550 เฮิรตซ์
เทคโนโลยีสายพานลำเลียง: ความสามารถในการรับน้ำหนักเกินสูง (200% เป็นเวลา 3 วินาที) ช่วยให้สามารถรับมือกับน้ำหนักเริ่มต้นที่สูงได้
คอมเพรสเซอร์: เหมาะสำหรับคอมเพรสเซอร์แบบสกรูและแบบลูกสูบที่ต้องการแรงบิดคงที่
เครื่องผสมและเครื่องเหวี่ยง: โหมดควบคุมเวกเตอร์ให้แรงบิดเริ่มต้นสูงและการควบคุมความเร็วที่แม่นยำ
เครื่องจักรทั่วไป: สามารถใช้งานร่วมกับบัสระบบอัตโนมัติมาตรฐาน (PROFINET/PROFIBUS) ผ่านการเลือก CU (Control Unit)
คำถามที่พบบ่อย - 6SL3210-1PE31-8UL0
ถาม: ในทางปฏิบัติแล้ว LO (Low Overload) และ HO (High Overload) แตกต่างกันอย่างไร?
A: LO (178A) ออกแบบมาสำหรับงานที่มีโหลดคงที่และมีโหลดสูงสุดเล็กน้อย (เช่น พัดลมที่ทำงานด้วยความเร็วคงที่) HO (145A) ออกแบบมาสำหรับงานหนักที่ต้องการแรงบิดเริ่มต้นสูงหรือมีโหลดเพิ่มขึ้นบ่อยครั้ง (เช่น เครนหรือเครื่องอัดรีด) ระดับ HO สามารถรองรับกระแสไฟ 150% ได้เกือบหนึ่งนาทีเต็มโดยไม่ตัดวงจร
ถาม: นี่หมายความว่าอย่างไร 6SL3210-1PE31-8UL0 รวมถึงแผงควบคุม (BOP/IOP) ด้วยหรือไม่?
A: ไม่ใช่ครับ รหัส 6SL3210-1PE31-8UL0 นี้ใช้ระบุเฉพาะโมดูลจ่ายไฟเท่านั้น คุณต้องสั่งซื้อชุดควบคุม (CU) แยกต่างหาก เช่น CU240E-2, CU240B-2 หรือ CU250S-2 เพื่อใช้งานไดรฟ์ โมดูลจ่ายไฟทำหน้าที่จ่ายแรงดันและกระแสไฟฟ้า ส่วนชุดควบคุมทำหน้าที่ให้ข้อมูลอัจฉริยะ (Profibus, Ethernet/IP, ระบบความปลอดภัย)
ถาม: ระยะห่างที่จำเป็นสำหรับการระบายความร้อนคือเท่าใด?
A: ความต้องการอากาศเย็นอยู่ที่ 0.153 m³/s โปรดตรวจสอบให้แน่ใจว่ามีระยะห่างที่เพียงพอ (โดยทั่วไปมากกว่า 100 มม. ทั้งด้านบนและด้านล่างสำหรับช่วงกำลังไฟนี้) ภายในตู้เพื่อให้อากาศไหลเวียนได้สะดวกและป้องกันการตัดวงจรเนื่องจากอุณหภูมิสูงเกินไป
