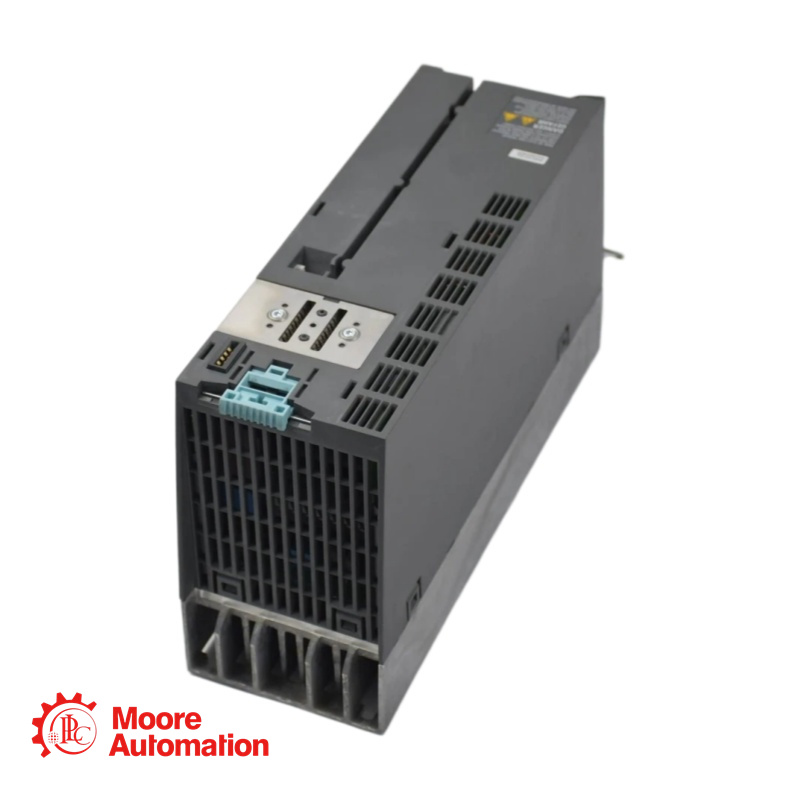

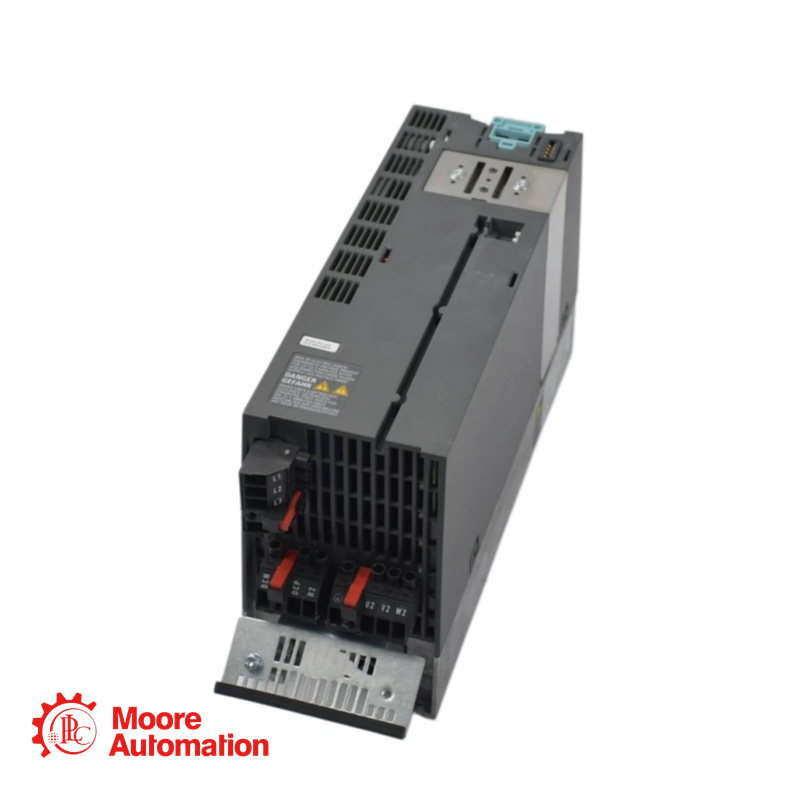

6SL3210-1PE21-8AL0 โมดูลจ่ายไฟซีเมนส์

ติดต่อเราตามข้อมูลด้านล่างเพื่อรับราคาที่ดีที่สุด
ติดต่อ-- ฟริดา
อีเมล--sales5@mooreplc.com
มือถือ (WhatsApp)-- +86 15359408275

คำอธิบายของ 6SL3210-1PE21-8AL0

โมดูลกำลังไฟฟ้า Siemens 6SL3210-1PE21-1AL0 เป็นโมดูลจากตระกูลไดรฟ์ SINAMICS เป็นอุปกรณ์รับไฟ AC 3 เฟส ออกแบบมาเพื่อควบคุมมอเตอร์ที่มีกำลังเอาต์พุตสูงสุด 4.00 กิโลวัตต์ โมดูลนี้มีระบบระบายความร้อนด้วยอากาศภายใน และเป็นไปตามมาตรฐานสากลหลายมาตรฐาน รวมถึง UL, cUL และ CE เหมาะสำหรับงานไดรฟ์มาตรฐานที่มีการควบคุมแบบเวกเตอร์หรือ V/f และมีคุณสมบัติการโอเวอร์โหลดที่แตกต่างกันสำหรับโหมดการทำงานโอเวอร์โหลดต่ำ (LO) และโอเวอร์โหลดสูง (HO)โมดูลจ่ายไฟ SINAMICS PM240-2 พร้อมตัวกรอง CL. A ในตัว พร้อมเบรกชอปเปอร์ในตัว 3AC380-480V +10/-10% 47-63HZ กำลังเอาต์พุตโอเวอร์โหลดสูง: 5.5KW สำหรับ 200% 3S, 150% 57S, 100% 240S อุณหภูมิแวดล้อม -10 ถึง +50 องศาเซลเซียส กำลังเอาต์พุตโอเวอร์โหลดต่ำ: 7.5KW สำหรับ 150% 3S, 110% 57S, 100% 240S อุณหภูมิแวดล้อม -10 ถึง +40 องศาเซลเซียส 291 x 100 x 165 (สูง x กว้าง x ลึก) FSB การป้องกัน IP20 ไม่มีชุดควบคุมและแผงควบคุม ได้รับการอนุมัติสำหรับเฟิร์มแวร์ CU เวอร์ชัน V4.6

พารามิเตอร์

อินพุต (ด้านสาย)
จำนวนเฟส: 3 เฟส AC
แรงดันไฟฟ้าสาย: 380 ... 480 V ± 10 %
ความถี่สาย: 47 ... 63 เฮิรตซ์
กระแสไฟฟ้าพิกัด (LO): 22.20 A
กระแสไฟฟ้าพิกัด (HO): 19.80 A

เอาต์พุต (ด้านมอเตอร์)
จำนวนเฟส: 3 เฟส AC
แรงดันไฟฟ้าที่กำหนด: 400V IEC / 480V NEC
กำลังไฟฟ้าที่กำหนด (LO): 7.50 กิโลวัตต์ / 10.00 แรงม้า
กำลังไฟฟ้า (H2O) : 5.50 กิโลวัตต์ / 7.50 แรงม้า
กระแสไฟฟ้าพิกัด (LO): 18.00 A
กระแสไฟฟ้าพิกัด (HO): 13.20 A
กระแสไฟขาออกสูงสุด: 27.00 แอมป์
ความถี่พัลส์: 4 กิโลเฮิร์ตซ์
ความถี่เอาต์พุต (การควบคุมเวกเตอร์): 0 ... 200 เฮิรตซ์
ความถี่เอาต์พุต (การควบคุม V/f): 0 ... 550 Hz

คำถามที่พบบ่อย

ฉันควรเลือกโหมดโอเวอร์โหลดสูง (HO) แทนโหมดโอเวอร์โหลดต่ำ (LO) เมื่อใด?
A: เลือกโหมดโอเวอร์โหลดสูง (HO) หากแอปพลิเคชันของคุณต้องการแรงบิดเริ่มต้นสูงหรือรับมือกับโหลดชั่วขณะหนักๆ เนื่องจากให้โอเวอร์โหลด 150% สำหรับ 57 วินาที และ 200% สำหรับ 3 วินาที เลือกโหมดโอเวอร์โหลดต่ำ (LO) สำหรับแอปพลิเคชันที่มีโหลดคงที่ซึ่งมีเพียงบางครั้งเท่านั้นที่โหลดจะสูงกว่าพิกัดต่อเนื่องเล็กน้อย เนื่องจากให้กระแสเอาต์พุตต่อเนื่องที่สูงกว่า (18.00 A เทียบกับ 13.20 A) สำหรับฮาร์ดแวร์เดียวกัน

ข้อกำหนด "ปริมาณอากาศเย็นที่ต้องการ 0.009 m³/s" มีความสำคัญอย่างไร?
A: นี่คือปริมาณลมขั้นต่ำที่จำเป็นต่อการระบายความร้อนให้กับฮีทซิงค์ภายในของไดรฟ์อย่างเหมาะสม เมื่อติดตั้งโมดูลในตู้ ระบบระบายอากาศหรือระบบระบายความร้อนของตู้จะต้องได้รับการออกแบบให้มีปริมาณลมไหลผ่านไดรฟ์อย่างน้อยเท่านี้ เพื่อป้องกันไม่ให้ไดรฟ์ร้อนเกินไป ลดประสิทธิภาพ หรือหยุดทำงานเนื่องจากความผิดพลาดทางความร้อน

ฉันสามารถใช้สายมอเตอร์ที่ยาวเกิน 100 เมตรได้หรือไม่?
A: ข้อมูลจำเพาะระบุความยาวสายเคเบิลแบบไม่มีฉนวนสูงสุดที่ 100 เมตร (50 เมตรสำหรับแบบมีฉนวน) การใช้สายเคเบิลที่ยาวกว่านี้อาจทำให้เกิดแรงดันไฟฟ้ากระชากที่ขั้วมอเตอร์เนื่องจากความจุของสายเคเบิลและการสะท้อน ซึ่งอาจทำให้ฉนวนของมอเตอร์และส่วนประกอบเอาต์พุตของไดรฟ์เสียหายได้ หากจำเป็นต้องใช้สายเคเบิลที่ยาวกว่านี้ ขอแนะนำอย่างยิ่งให้ติดตั้งตัวเหนี่ยวนำมอเตอร์หรือตัวกรอง dv/dt เอาต์พุตระหว่างไดรฟ์และสายเคเบิล
