6GK7342-5DA02-0XE0 หน่วยประมวลผลการสื่อสาร - ซีเมนส์

ติดต่อที่นี่!

ฝ่ายขาย ผู้จัดการฟรีด้า ★★★★★

คำอธิบาย

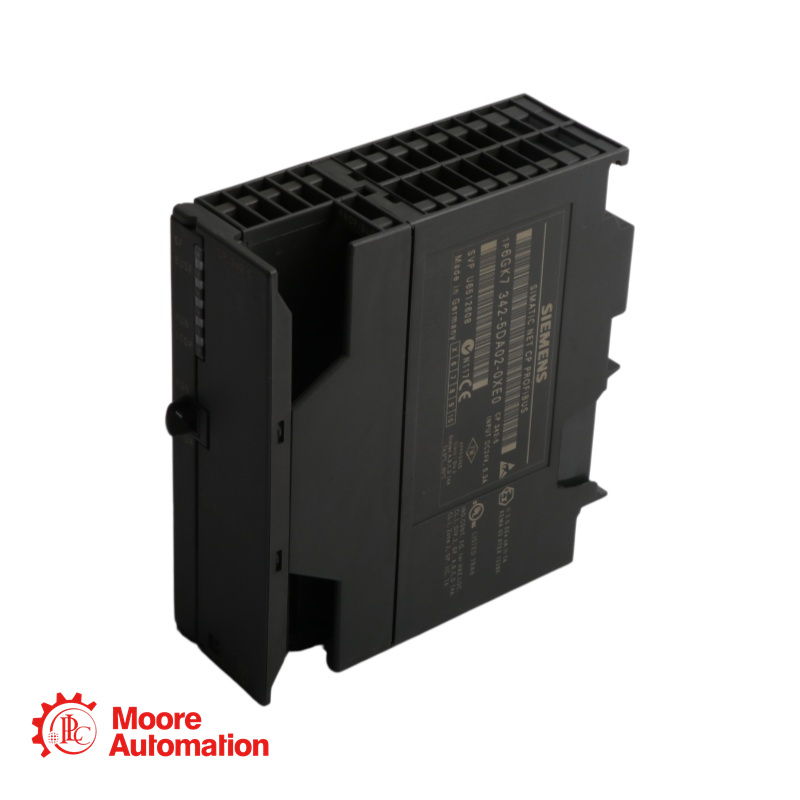

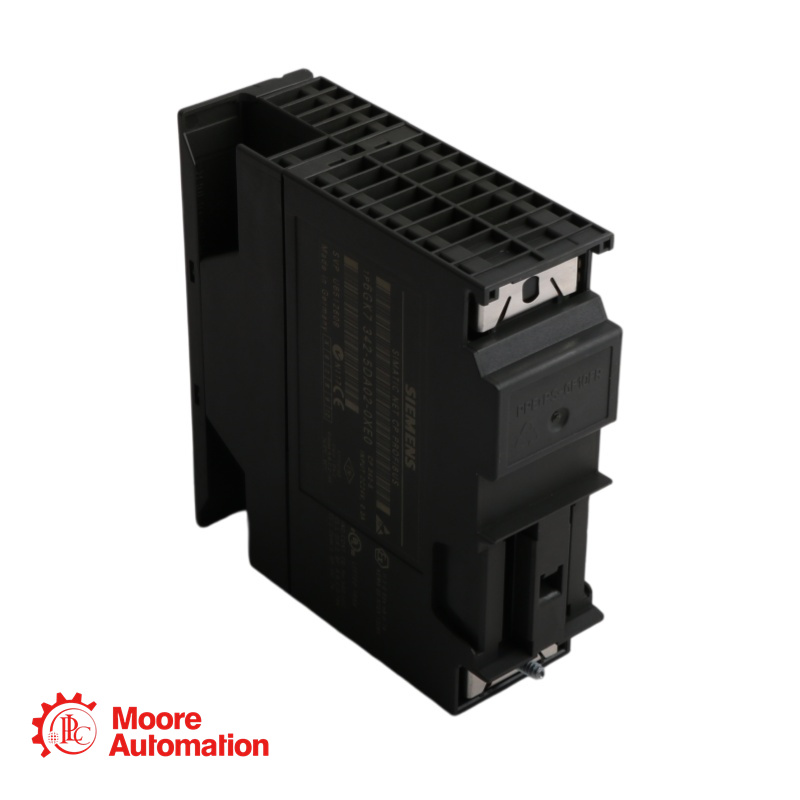

• 6GK7342-5DA02-0XE0 คือโปรเซสเซอร์การสื่อสาร CP 342-5 จาก Siemens SIMATIC NET ซึ่งออกแบบมาเพื่อเชื่อมต่อ SIMATIC S7-300 กับเครือข่าย PROFIBUS รายละเอียดทางเทคนิคมีดังต่อไปนี้

ข้อกำหนด

●ประเภทผลิตภัณฑ์: ตัวประมวลผลการสื่อสาร (CP)
●รหัสสินค้า: CP 342-5
●ใช้งานร่วมกันได้กับ: SIMATIC S7-300
●อัตราการถ่ายโอนข้อมูล: 9.6 กิโลบิต/วินาที ถึง 12 เมกะบิต/วินาที
●จำนวนอินเทอร์เฟซ (PROFIBUS): 1
●ประเภทการเชื่อมต่อทางไฟฟ้า: ซ็อกเก็ต Sub-D 9 ขา (RS485)
●อินเทอร์เฟซอีเธอร์เน็ตอุตสาหกรรม: 0
●การเชื่อมต่อแหล่งจ่ายไฟ: ขั้วต่อแบบ 4 ขั้ว (ภายนอก 24V)
●แรงดันไฟฟ้าจากบัสแบ็คเพลน: 5 V
●แรงดันไฟฟ้าแหล่งจ่ายภายนอก: 24 V DC (-15% / +20%)
●การใช้กระแสไฟ (แผงวงจร 5V): 0.15 A (โดยทั่วไป)
●การใช้กระแสไฟ (ภายนอก 24V): 0.25 A (โดยทั่วไป)
●การสูญเสียพลังงาน: 5 วัตต์

แอปพลิเคชัน

เดอะ 6GK7342-5DA02-0XE0 มีการใช้งานอย่างแพร่หลายใน:

PROFIBUS DP Master: ควบคุมส่วนกลางของระบบ I/O แบบกระจาย (ET 200 series เป็นต้น) ไดรฟ์ (SINAMICS, SIMODRIVE) และอุปกรณ์ภาคสนามอื่นๆ

PROFIBUS DP Slave: สถานีอัจฉริยะ S7-300 ทำหน้าที่เป็นอุปกรณ์รองในเครือข่าย PROFIBUS ระดับสูงกว่า

การสื่อสาร PG/OP: การเชื่อมต่ออุปกรณ์การเขียนโปรแกรมสำหรับการวินิจฉัย การตรวจสอบ และการทดสอบระบบออนไลน์ การเชื่อมต่อแผงควบคุมผู้ปฏิบัติงาน (HMI)

การสื่อสาร S7: การแลกเปลี่ยนข้อมูลระหว่างคอนโทรลเลอร์ S7-300/400 หลายตัวผ่านทาง PROFIBUS

การเปลี่ยน/บูรณาการ S5: การย้ายจาก SIMATIC S5 ไปยัง S7 โดยรักษาความเข้ากันได้ในการสื่อสาร

คำถามที่พบบ่อยสำหรับ 6GK7342-5DA02-0XE0

• Q1: CP 342-5 รองรับ DPV1 หรือไม่?

A:ไม่ รุ่นนี้ (6GK7342-5DA02-0XE0) รองรับเฉพาะ DPV0 เท่านั้น หากต้องการรองรับ DPV1 โปรดพิจารณารุ่น CP 342-5 DPV1 หรือโปรเซสเซอร์การสื่อสารรุ่นใหม่กว่า

• คำถามที่ 2: จำนวนโมดูล CP 342-5 สูงสุดต่อ CPU S7-300 คือเท่าใด

เอ: สามารถติดตั้งโมดูล CP 342-5 ได้สูงสุด 4 โมดูลต่อ CPU หนึ่งตัว (ขึ้นอยู่กับรุ่นของ CPU และการกำหนดค่าแร็ค)

• คำถามที่ 3: สามารถใช้ CP 342-5 ใน TIA Portal ได้หรือไม่?

เอ: ใช่ แต่การตั้งค่าส่วนใหญ่ได้รับการออกแบบมาสำหรับ STEP 7 Classic (V5.1 SP2 หรือสูงกว่า) TIA Portal อาจมีข้อจำกัด สำหรับโครงการใหม่ Siemens แนะนำให้ใช้ CP รุ่นใหม่กว่า เช่น CP 342-5 DPV1 หรือ CP 343-1 สำหรับ Ethernet

• คำถามที่ 4: ต้องใช้สายเคเบิลชนิดใดสำหรับการเชื่อมต่อ PROFIBUS?

เอ: ใช้สายเคเบิล PROFIBUS มาตรฐาน (เช่น 6XV1830-0EH10) ที่มีขั้วต่อ Sub-D 9 พิน (เช่น 6ES7972-0BB12-0XA0) ขั้วต่อต้องมีตัวต้านทานปลายสายในตัวสำหรับจุดต่อปลายทั้งสองข้าง
