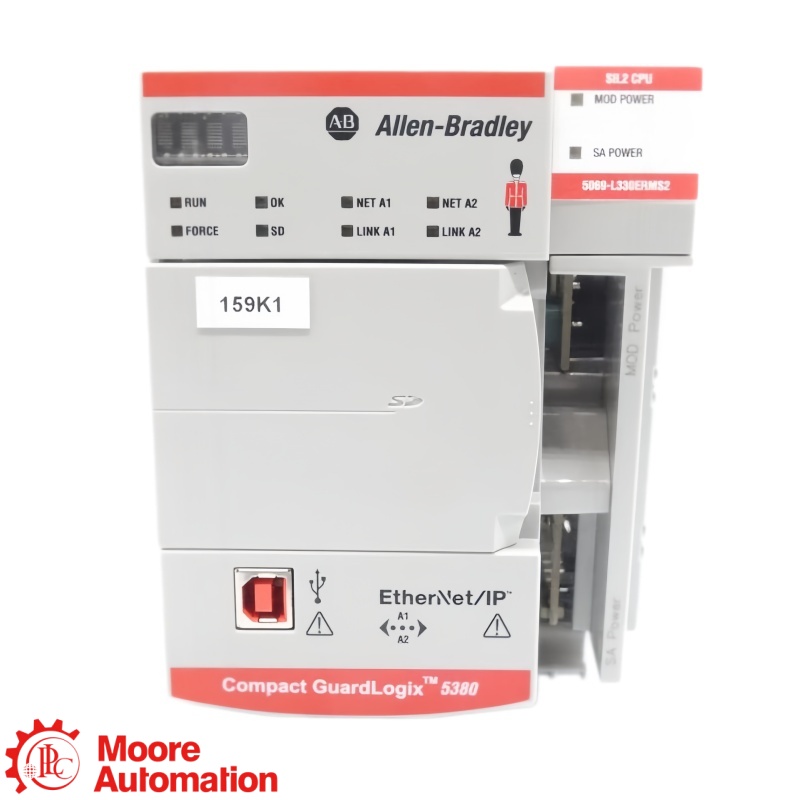

5069-L330ERM CL 5380 ตัวควบคุมการเคลื่อนไหว 3 MB

5069-L330ERM เป็นคอนโทรลเลอร์ CL 5380 ที่ผสานรวมการควบคุมเครื่องจักร Logix เข้ากับระบบ CIP Motion ในตัว การกำหนดค่า 3 MB รองรับโมดูล I/O ภายในได้สูงสุด 31 โมดูล อุปกรณ์ EtherNet/IP 60 ตัว และแกนการเคลื่อนที่ 16 แกน โดยโครงการสุดท้ายต้องอยู่ภายในขีดจำกัดความจุทั้งสามนี้

5069-L330ERM ใช้คำต่อท้าย ERM เพื่อระบุตัวควบคุม EtherNet/IP ที่สามารถควบคุมการเคลื่อนไหวได้ โดยมีแกนควบคุมในตัว 16 แกน พร้อมหน่วยความจำ 3 MB และพอร์ต Ethernet 1 Gb สองพอร์ต ตัวควบคุมที่ไม่มี ERM จะไม่สามารถกำหนดค่าการเคลื่อนไหวได้เหมือนกัน และต้องตรวจสอบความเข้ากันได้ของไดรฟ์/เฟิร์มแวร์ด้วย

5069-L330ERM จำเป็นต้องใช้การเชื่อมต่อไฟแบบ MOD และ SA เพื่อใช้งานคอนโทรลเลอร์และ Compact 5000 I/O ที่เชื่อมต่ออยู่ แต่คอนโทรลเลอร์ 5380 นั้นไม่มีชุดขั้วต่อไฟแบบถอดได้มาให้ สั่งซื้อ 5069-RTB64-SCREW หรือ 5069-RTB64-SPRING แล้วตรวจสอบข้อกำหนดเกี่ยวกับตัวนำและการจ่ายไฟ

5069-L330ERM ทำหน้าที่ควบคุมการทำงาน การรับส่งข้อมูล และการสื่อสารเกี่ยวกับการเคลื่อนไหวผ่านพอร์ต EtherNet/IP ขนาด 1 Gb จำนวน 2 พอร์ต และรองรับอุปกรณ์ EtherNet/IP ได้สูงสุด 60 เครื่อง พอร์ตเหล่านี้ไม่ได้เพิ่มจำนวนอุปกรณ์สูงสุด โครงสร้างเครือข่าย การออกแบบสวิตช์ และปริมาณการรับส่งข้อมูลเกี่ยวกับการเคลื่อนไหวต้องสอดคล้องกับความจุของตัวควบคุมที่ระบุไว้ในเอกสาร

5069-L330ERM มีหน่วยความจำ 3 MB, อุปกรณ์ EtherNet/IP 60 ตัว และแกนการเคลื่อนที่ 16 แกน สำหรับระบบควบคุมการเคลื่อนไหวขนาดกลาง ส่วนรุ่น 5069-L350ERM เพิ่มขีดจำกัดเหล่านั้นเป็น 5 MB, อุปกรณ์ 120 ตัว และแกนการเคลื่อนที่ 24 แกน ดังนั้นการเลือกใช้จึงขึ้นอยู่กับหน่วยความจำของโครงการ เครือข่าย และความต้องการด้านการเคลื่อนที่ มากกว่าชื่อรุ่นเพียงอย่างเดียว

5069-L330ERM ต้องตรงกับบทบาทของตัวควบคุมการเคลื่อนไหว 5380 ที่ติดตั้งไว้ก่อนจึงจะสามารถกู้คืนตรรกะ, อินพุต/เอาต์พุต, อีเธอร์เน็ต และการเคลื่อนไหวได้ ยืนยันขนาดโปรเจ็กต์ 3 MB, โมดูลภายใน 31 โมดูล, อุปกรณ์ 60 ตัว, แกน 16 แกน, แหล่งจ่ายไฟ DC MOD 18…32V, แหล่งจ่ายไฟ SA, รูปแบบ RTB, เฟิร์มแวร์, เวอร์ชัน Studio 5000 และความเข้ากันได้ของไดรฟ์
