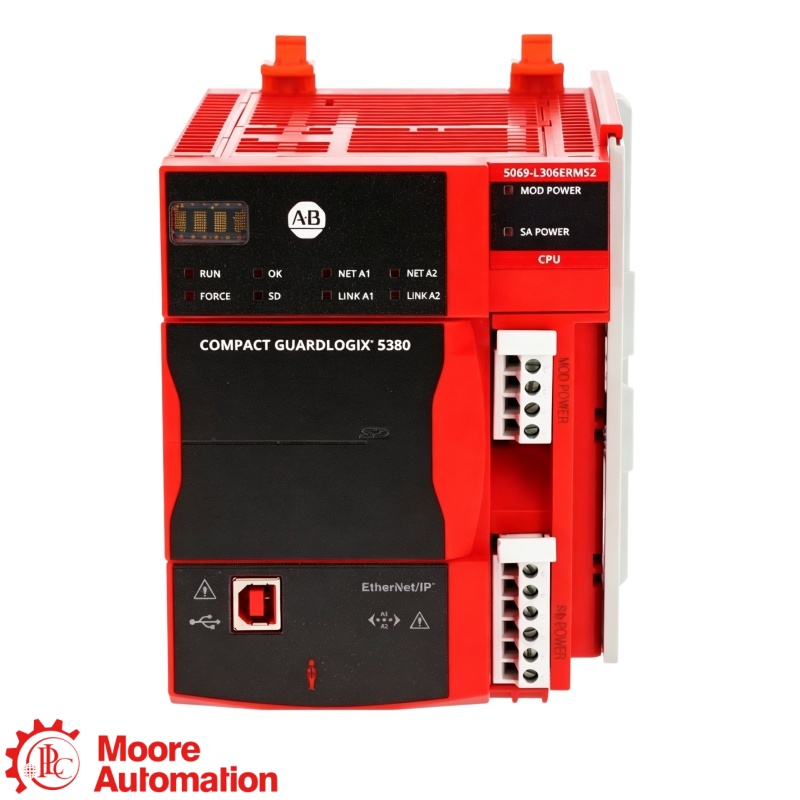

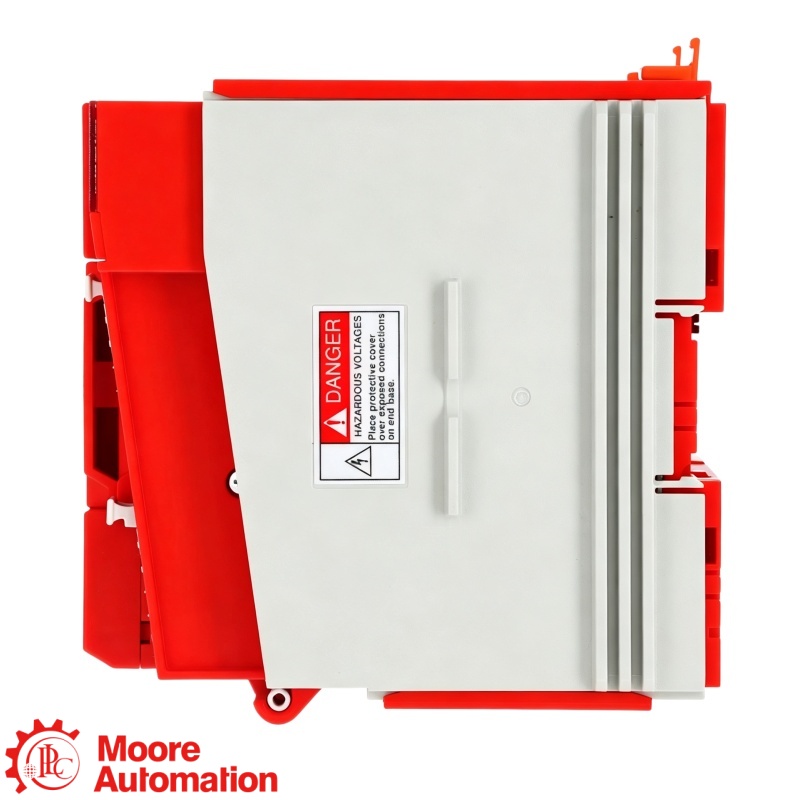

5069-L306ERMS2 GL 5380 ตัวควบคุมการเคลื่อนไหว SIL2

5069-L306ERMS2 เป็นคอนโทรลเลอร์ GL 5380 ที่รวมการควบคุมเครื่องจักรมาตรฐาน ตรรกะความปลอดภัย SIL 2 / PLd และ CIP Motion ในตัว การกำหนดค่าถูกจำกัดไว้ที่หน่วยความจำมาตรฐาน 0.6 MB หน่วยความจำความปลอดภัย 0.3 MB โมดูล I/O ภายใน 8 โมดูล แกน 2 แกน และอุปกรณ์ EtherNet/IP 16 ตัว

เลขที่ 5069-L306ERMS2 มีฟังก์ชันควบคุมความปลอดภัยที่รองรับ SIL 2 / PLd แต่การปฏิบัติตามข้อกำหนดนั้นเป็นของระบบความปลอดภัยที่ผ่านการตรวจสอบอย่างสมบูรณ์ ซึ่งรวมถึงเซ็นเซอร์ อินพุต/เอาต์พุต แอคชูเอเตอร์ สายไฟ ตรรกะ การวินิจฉัย และการคำนวณแอปพลิเคชัน

ผลิตภัณฑ์นี้ใช้ระบบควบคุม Logix มาตรฐานและแอปพลิเคชันความปลอดภัยที่ได้รับการป้องกันในพื้นที่หน่วยความจำที่กำหนดค่าแยกต่างหาก: 0.6 MB สำหรับส่วนมาตรฐานและ 0.3 MB สำหรับส่วนความปลอดภัย ทั้งสองส่วนของโปรเจกต์ต้องมีขนาดพอดี และต้องจัดการลายเซ็นความปลอดภัยและสถานะการล็อกอย่างถูกต้อง

ไม่ การกำหนดค่าแคตตาล็อกนี้รองรับแกนการเคลื่อนที่แบบบูรณาการได้สูงสุด 2 แกน หากต้องการแกนเพิ่มเติม จำเป็นต้องใช้รุ่น GL ที่มีความจุสูงกว่า โดยขึ้นอยู่กับไดรฟ์ที่เข้ากันได้ ฟังก์ชันความปลอดภัย เฟิร์มแวร์ และการออกแบบเครือข่าย

ตัวควบคุมนี้ไม่ได้ทำให้ไม่จำเป็นต้องกำหนดค่าการต่อปลายสายไฟ โปรดตรวจสอบให้แน่ใจว่าได้สั่งซื้อ RTB กำลังไฟ 5069 ที่เข้ากันได้, แหล่งจ่ายไฟ MOD 18…32 V DC, ความเข้ากันได้ของอินพุต/เอาต์พุตด้านความปลอดภัย และรูปแบบตัวนำ/ขั้วต่อที่ถูกต้องแล้ว

รักษาและตรวจสอบโครงการมาตรฐานและความปลอดภัยที่ถูกต้อง ลายเซ็นความปลอดภัย การแก้ไขเฟิร์มแวร์ ความเข้ากันได้กับ Studio 5000 แผนผัง I/O ข้อมูลประจำตัวอุปกรณ์ การกำหนดค่า 2 แกน ขีดจำกัด 16 อุปกรณ์ และบันทึกการทดสอบการใช้งานด้านความปลอดภัยที่ได้รับการตรวจสอบแล้วของเครื่องจักร
