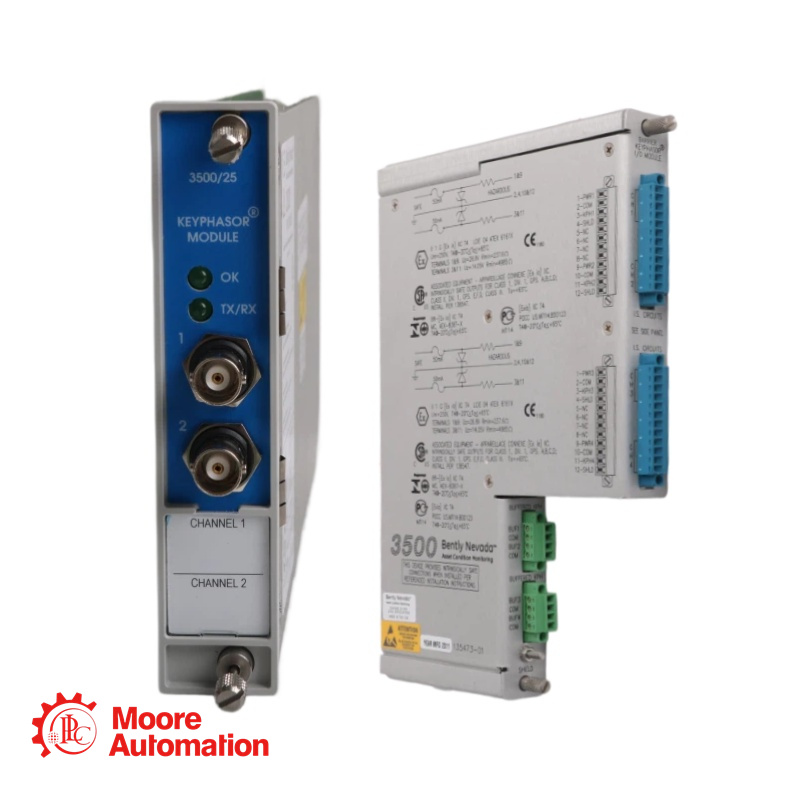

โมดูลคีย์เฟเซอร์ขั้นสูง 3500/25

เบนท์ลีย์ เนวาดา 3500/25 โมดูลคีย์เฟเซอร์ขั้นสูง isa hโมดูลสองช่องสัญญาณความสูงครึ่งหนึ่ง ใช้สำหรับส่งสัญญาณ Keyphasor ไปยังโมดูลมอนิเตอร์ในแร็ค 3500 โมดูลนี้รับสัญญาณอินพุตจากโพรบตรวจจับระยะใกล้หรือตัวรับสัญญาณแม่เหล็ก และแปลงสัญญาณเหล่านั้นเป็นสัญญาณ Keyphasor ดิจิทัล ซึ่งจะแสดงเมื่อเครื่องหมาย Keyphasor บนเพลาตรงกับตัวแปลงสัญญาณ Keyphasor ระบบป้องกันเครื่องจักร 3500 สามารถรับสัญญาณ Keyphasor ได้สูงสุดสี่สัญญาณสำหรับการกำหนดค่าปกติ และสูงสุดแปดสัญญาณในการกำหนดค่าแบบจับคู่

หมายเหตุ: สัญญาณคีย์เฟเซอร์เป็นพัลส์ที่เกิดขึ้นหนึ่งครั้งต่อรอบหรือหลายครั้งต่อรอบจากเพลาหรือเฟืองที่หมุนอยู่ ซึ่งใช้ในการวัดเวลาที่แม่นยำ これにより โมดูลมอนิเตอร์ 3500 และอุปกรณ์วินิจฉัยภายนอกสามารถวัดความเร็วรอบของเพลาและพารามิเตอร์เวกเตอร์ เช่น แอมพลิจูดและเฟสของการสั่นสะเทือน 1X ได้

ข้อกำหนดของ 3500/25

การใช้พลังงาน: โดยทั่วไป 3.2 วัตต์
อิมพีแดนซ์อินพุต: 21.8 kΩ ขั้นต่ำ
อิมพีแดนซ์เอาต์พุต: 504 โอห์ม อิมพีแดนซ์เอาต์พุตสูงสุดหลังบัฟเฟอร์
แหล่งจ่ายไฟของทรานสดิวเซอร์คีย์เฟเซอร์: -24 Vdc, กระแสสูงสุด 40 mA ต่อช่องสัญญาณ
อุณหภูมิในการจัดเก็บ: -40°C ถึง +85°C (-40°F ถึง +185°F)
ความชื้นสัมสัมพัทธ์: 95%, ไม่เกิดการควบแน่น

+โมดูลหลัก:

ขนาด (ความลึก x ความสูง x ความกว้าง):
119.9 มม. x 24.4 มม. x 256.5 มม. (4.72 นิ้ว x 0.96 นิ้ว x 10.10 นิ้ว)
น้ำหนัก: 0.34 กก. (0.76 ปอนด์)
+โมดูลอินพุต/เอาต์พุต:

ขนาด (ความสูง x ความกว้าง x ความลึก):
241.3 มม. x 24.4 มม. x 103.1 มม. (9.50 นิ้ว x 0.96 นิ้ว x 4.06 นิ้ว)
น้ำหนัก: 0.46 กก. (1.01 ปอนด์)

3500/25 อะไหล่

149369-01 - โมดูลคีย์เฟเซอร์ขั้นสูง

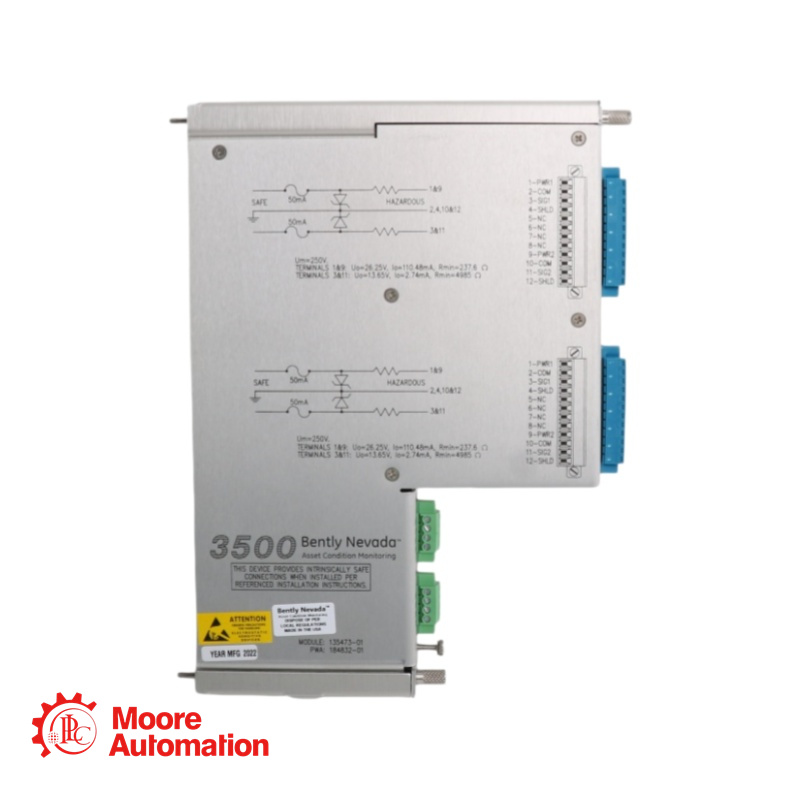

135473-01 - โมดูลอินพุต/เอาต์พุต Keyphasor (แผงกั้นภายในและการสิ้นสุดภายใน)

คำถามที่พบบ่อย ของ 3500/25

โมดูลคีย์เฟเซอร์เสริม 3500/25 (149369-01 + 135473-01) คืออะไร?
A: นี่คือโมดูลสองช่องสัญญาณขนาดครึ่งความสูงที่ใช้ในระบบป้องกันเครื่องจักร Bently Nevada 3500 มันแปลงสัญญาณจากโพรบตรวจจับระยะใกล้หรือตัวรับสัญญาณแม่เหล็กให้เป็นพัลส์ดิจิทัล Keyphasor (ครั้งละหนึ่งรอบหรือหลายเหตุการณ์) สำหรับการวัดความเร็วและเฟส โมดูล I/O รุ่น 135473-01 มีแผงกั้นภายในและขั้วต่อภายในสำหรับการใช้งานในพื้นที่อันตราย

โมดูล 149369-01 สามารถใช้งานร่วมกับโมดูล Keyphasor รุ่นเก่าได้หรือไม่?
A: ใช่ครับ โมดูลนี้สามารถใช้แทนโมดูลรุ่นเก่า 125792-01 ได้โดยตรง และยังคงรักษาความเข้ากันได้แบบย้อนหลังอย่างสมบูรณ์ ทั้งในด้านรูปร่าง ขนาด และฟังก์ชันการทำงาน

ระบบ 3500 สามารถรองรับสัญญาณ Keyphasor ได้กี่สัญญาณด้วยโมดูลนี้?
A: สามารถส่งสัญญาณ Keyphasor ได้สูงสุดสี่สัญญาณในการกำหนดค่าปกติ หรือแปดสัญญาณในการกำหนดค่าแบบจับคู่ โดยใช้โมดูล Keyphasor ได้สูงสุดสี่โมดูล
