3500/05-02-04-01-00-00 แร็คอุปกรณ์ - Bently Nevada

ติดต่อเราตามข้อมูลด้านล่างเพื่อรับราคาที่ดีที่สุด
ติดต่อ-- ฟริดา
อีเมล--sales5@mooreplc.com
มือถือ (WhatsApp)-- +86 15359408275

คำอธิบายของ 3500/05-02-04-01-00-00

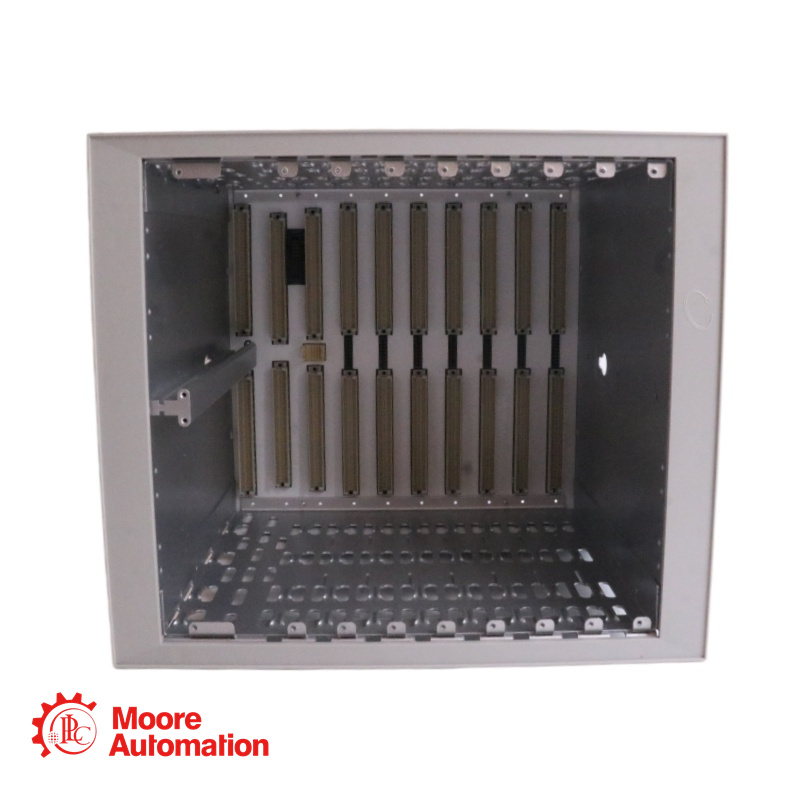

ตู้แร็ค 3500 รุ่นมาตรฐานมีให้เลือกทั้งแบบติดตั้งบนราง EIA ขนาด 19 นิ้ว แบบติดตั้งบนแผง และแบบติดตั้งบนผนังกั้น
แร็คนี้มีช่องสำหรับติดตั้งพาวเวอร์ซัพพลาย 2 ตัว และโมดูล TDI 1 ตัว ในตำแหน่งซ้ายสุด ซึ่งสงวนไว้สำหรับโมดูลเหล่านี้โดยเฉพาะ ส่วนช่องที่เหลืออีก 14 ช่องในแร็ค สามารถรองรับโมดูลต่างๆ ได้หลากหลาย ไม่ว่าจะเป็น จอภาพ จอแสดงผล รีเลย์ โมดูลคีย์เฟเซอร์ และโมดูลเกตเวย์การสื่อสาร

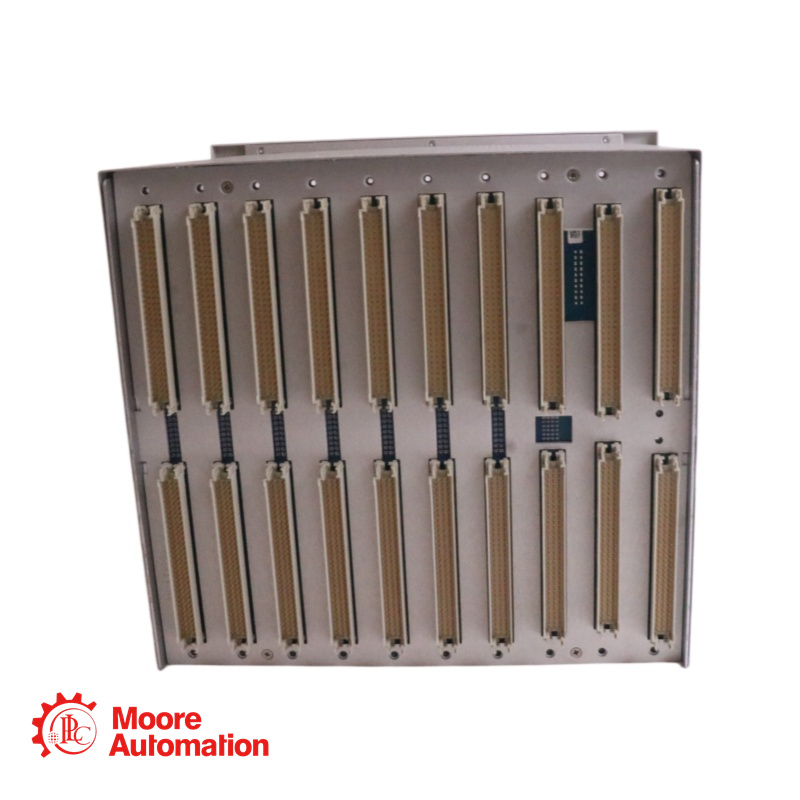

โมดูลทั้งหมดเสียบเข้ากับแผงด้านหลังของแร็ค และประกอบด้วยโมดูลหลักและโมดูล I/O ที่เกี่ยวข้อง โมดูล I/O จะติดตั้งที่ด้านหลังของแร็คสำหรับระบบติดตั้งบนแผง และอยู่เหนือโมดูลหลักสำหรับระบบติดตั้งบนผนัง ความลึกของแร็คมาตรฐานคือ 349 มม. (13.75 นิ้ว) ในขณะที่ความลึกของแร็คสำหรับติดตั้งบนผนังคือ 267 มม. (10.5 นิ้ว) มีตัวเรือนกันน้ำ NEMA 4 และ 4X ให้เลือกใช้เมื่อจำเป็นสำหรับการป้องกันสภาพแวดล้อม หรือเมื่อใช้ลมเป่าไล่อากาศ

พารามิเตอร์

A: ขนาดชั้นวาง 02 มินิแร็คขนาด 12 นิ้ว (มีช่องเสียบโมดูล 7 ช่อง)
ข: ตัวเลือกการติดตั้ง 04 ตัวเลือกการติดตั้งแบบแผง, มินิแร็ค
ค: การอนุมัติจากหน่วยงาน 01 CSA/NRTL/C (คลาส I, ดิวิชั่น 2)
D: สงวนสิทธิ์ 00 ไม่มี
E: สงวนสิทธิ์ 00 ไม่มี
F: การปฏิบัติตามกฎระเบียบของยุโรป 00 ไม่มี (ไม่ได้เลือก CE)

ประเภทแร็ค ชั้นวางขนาดเล็ก (12 นิ้ว)
ช่องเสียบโมดูล: มีช่องเสียบว่าง 7 ช่อง (แหล่งจ่ายไฟและโมดูลเชื่อมต่อแร็คจะอยู่ทางซ้ายสุด)
รูปแบบการติดตั้ง: ติดตั้งบนแผง (ติดตั้งกับช่องสี่เหลี่ยมผืนผ้าบนแผง ยึดด้วยแคลมป์)
ทางเข้าสำหรับเดินสายไฟ: จากด้านหลังของแร็ค

ตัวอย่าง Cการกำหนดค่า

คำอธิบายโมดูลสล็อต

ช่องเสียบ 1 โมดูลจ่ายไฟ 3500/15 แหล่งจ่ายไฟเดี่ยว

ต้องใช้โมดูลอินเทอร์เฟซแร็ค Slot 2 3500/20

จอภาพตรวจสอบการสั่นสะเทือนแบบ 4 ช่องสัญญาณ รุ่น 3500/42 ตรวจสอบการสั่นสะเทือนในแนวรัศมี (ตลับลูกปืน 2 ตัว, แต่ละตัววัดได้ 2 ทิศทาง)

ช่อง 4 3500/40 จอภาพ Proximator การเคลื่อนที่ตามแนวแกนของจอภาพ

สล็อต 5 3500/50 จอตรวจสอบความเร็ว/เฟส ตรวจสอบความเร็ว/เฟส

คำถามที่พบบ่อย

การจัดสรรช่องเสียบแร็คเป็นอย่างไร?
A: ต้องปฏิบัติตามลำดับต่อไปนี้ (จากซ้ายไปขวา):
แหล่งจ่ายไฟ (ต้องติดตั้งไว้ทางซ้ายสุด; 1 หรือ 2 ตัว เพื่อความปลอดภัย)
โมดูลเชื่อมต่อแร็ค (RIM) 3500/20 (จำเป็นต้องใช้)
โมดูลตรวจสอบ (ช่องว่างที่เหลือ; มีช่องว่างประมาณ 5 ช่องในมินิแร็ค)

สามารถติดตั้งโมดูลตรวจสอบใดบ้างในมินิแร็ค?
A: สามารถติดตั้งโมดูลตรวจสอบมาตรฐานซีรีส์ 3500 ได้ทั้งหมด รวมถึงแต่ไม่จำกัดเพียง:
3500/40 อุปกรณ์ตรวจวัดระยะใกล้ (การเคลื่อนที่/การสั่นสะเทือน)
3500/42 มอนิเตอร์วัดระยะการเคลื่อนที่/ความเร็ว/ความเร่ง 4 ช่องสัญญาณ
3500/45 เครื่องตรวจวัดความเร็ว/ความเร่ง 4 ช่องสัญญาณ (แผ่นดินไหว)
3500/50 จอแสดงผลมาตรวัดรอบ
3500/53 อุปกรณ์ตรวจสอบความเร็วเกิน (3 ช่องสัญญาณ, ระบบโหวต)
3500/60/61 เครื่องวัดอุณหภูมิ
3500/62 ตัวตรวจสอบตัวแปรกระบวนการ (4-20mA)
3500/64 เครื่องตรวจสอบแรงดันแบบไดนามิก
3500/72 อุปกรณ์ตรวจสอบตำแหน่งก้านสูบ (คอมเพรสเซอร์แบบลูกสูบ)
3500/77 อุปกรณ์ตรวจสอบแรงดันกระบอกสูบ (คอมเพรสเซอร์แบบลูกสูบ)
3500/92 โมดูลเกตเวย์การสื่อสาร

จอแสดงผลระบบ 3500/93 สามารถใช้งานร่วมกับมินิแร็คได้หรือไม่?
A: ไม่ได้ครับ ข้อมูลจำเพาะระบุไว้อย่างชัดเจนว่า จอแสดงผลระบบ 3500/93 รุ่น A01 แบบติดตั้งด้านหน้า ไม่สามารถใช้งานร่วมกับตู้แร็คขนาดเล็ก 3500/05 ได้
