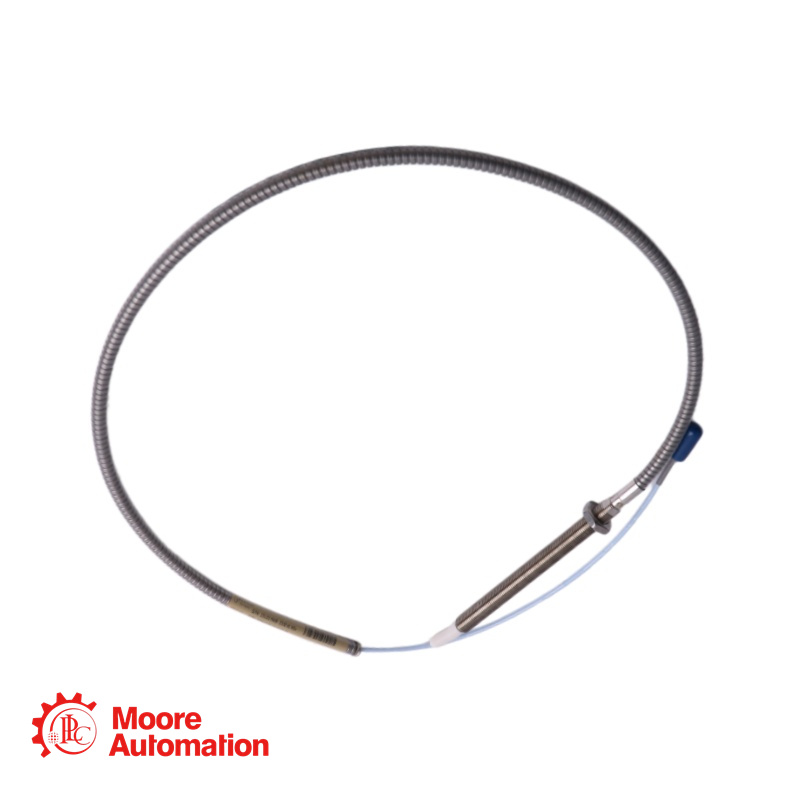

330910-00-12-05-02-00 โพรบ Bently Nevada NSv

330910-00-12-05-02-00 สายเคเบิลช่องเสียบคู่

โพรบตรวจจับระยะใกล้ NSV รุ่น 3300 แบบติดตั้งกลับด้าน เกลียว M10X1 หุ้มด้วยสแตนเลส ความยาวส่วนที่ไม่เป็นเกลียว 0.0 มม. ความยาวตัวเรือน 20 มม. สายเคเบิลยาว 5.0 ม. พร้อมขั้วต่อ ClickLoc แบบโคแอกเชียลขนาดเล็ก สายเคเบิลมาตรฐาน ไม่ได้รับการรับรองจากหน่วยงานใดๆ

330910-00-12-05-02-00 ข้อกำหนด

รุ่นพื้นฐาน: 330910 หัววัด NSV รุ่น 3300 เกลียว M10X1 พร้อมเกราะป้องกัน
A: ความยาวที่ไม่ได้ทำเกลียว: 00 0.0 มม. (ขั้นต่ำ; ต้องน้อยกว่าความยาวตัวเรือนอย่างน้อย 20 มม.)
B: ความยาวโดยรวมของตัวเคส: 12 ความยาวตัวเรือน 20 มม. (12 × 10 มม. ตามหน่วยวัดเมตริก)
C: ความยาวสายเคเบิลทั้งหมด: 05 5.0 เมตร (16.4 ฟุต)
D: ประเภทขั้วต่อและสายเคเบิล: 02 ขั้วต่อโคแอกเชียลขนาดเล็ก ClickLoc สำหรับสายเคเบิลมาตรฐาน
E: การอนุมัติจากหน่วยงาน: 00 ไม่จำเป็น
ความยาวส่วนที่ไม่มีเกลียว: 0.0 มม. (ขั้นต่ำ)
ความยาวตัวเรือนโดยรวม: 20 มม.
ความยาวสายเคเบิลทั้งหมด: 5.0 เมตร (16.4 ฟุต)
ประเภทขั้วต่อ: ขั้วต่อ ClickLoc แบบโคแอกเซียลขนาดเล็ก สำหรับสายเคเบิลมาตรฐาน
วัสดุที่ใช้ทำหัวแปรง: โพลีฟีนิลีนซัลไฟด์ (PPS)
วัสดุตัวเรือน: สแตนเลสสตีล AISI 304 (SST)
ข้อมูลจำเพาะของสายเคเบิล: สายโคแอกเชียล 75 โอห์ม หุ้มด้วยฟลูออโรเอทิลีนโพรพิลีน (FEP)

330910-00-12-05-02-00 คำถามที่พบบ่อย

ถาม: จำเป็นต้องใช้สายต่อพ่วงสำหรับโพรบนี้หรือไม่?
A: ใช่ครับ หัววัด 3300 NSv ต้องใช้คู่กับสายต่อขยาย 3300 NSv (หมายเลขชิ้นส่วน 330930) และเซ็นเซอร์ตรวจจับระยะใกล้ 3300 XL NSv (หมายเลขชิ้นส่วน 330980) ความยาวรวมของสายหัววัดและสายต่อขยายต้องเท่ากับความยาวของระบบเซ็นเซอร์ตรวจจับระยะใกล้ (5.0 เมตร หรือ 7.0 เมตร) โดยทั่วไปแล้ว หัววัดขนาด 5.0 เมตร จะใช้คู่กับเซ็นเซอร์ตรวจจับระยะใกล้ขนาด 5.0 เมตร (โดยไม่ต้องใช้สายต่อขยาย) หรือระบบขนาด 7.0 เมตร (โดยใช้สายต่อขยายขนาด 2.0 เมตร)

ถาม: หัววัดนี้ได้รับการสอบเทียบสำหรับวัสดุเป้าหมายชนิดใด?
A: โดยปกติแล้ว เซ็นเซอร์ตรวจจับระยะใกล้ 3300 XL NSv จะได้รับการปรับเทียบจากโรงงานให้ตรงกับเหล็กกล้า AISI 4140
