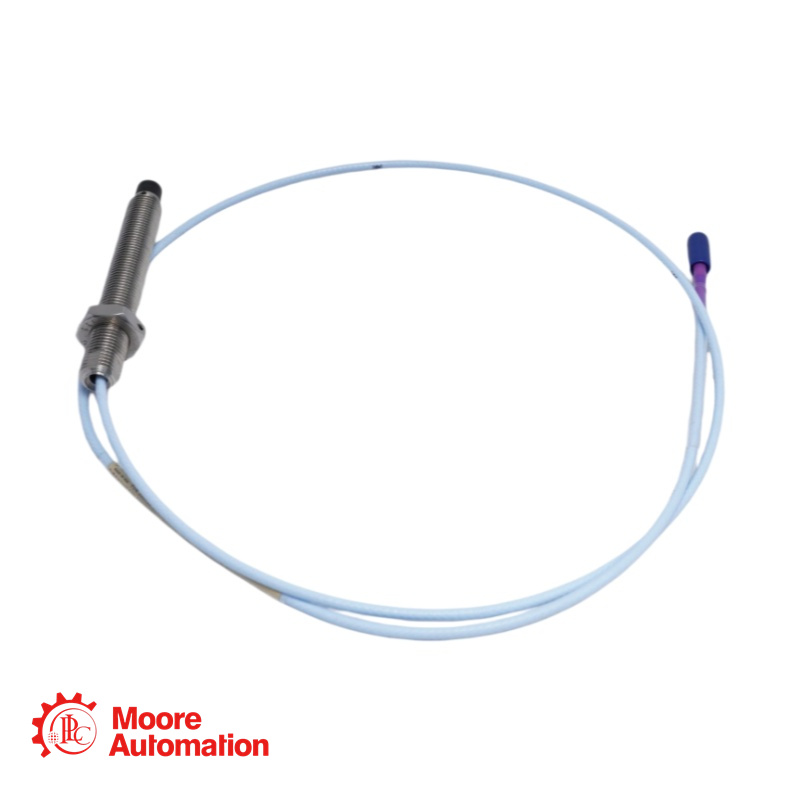

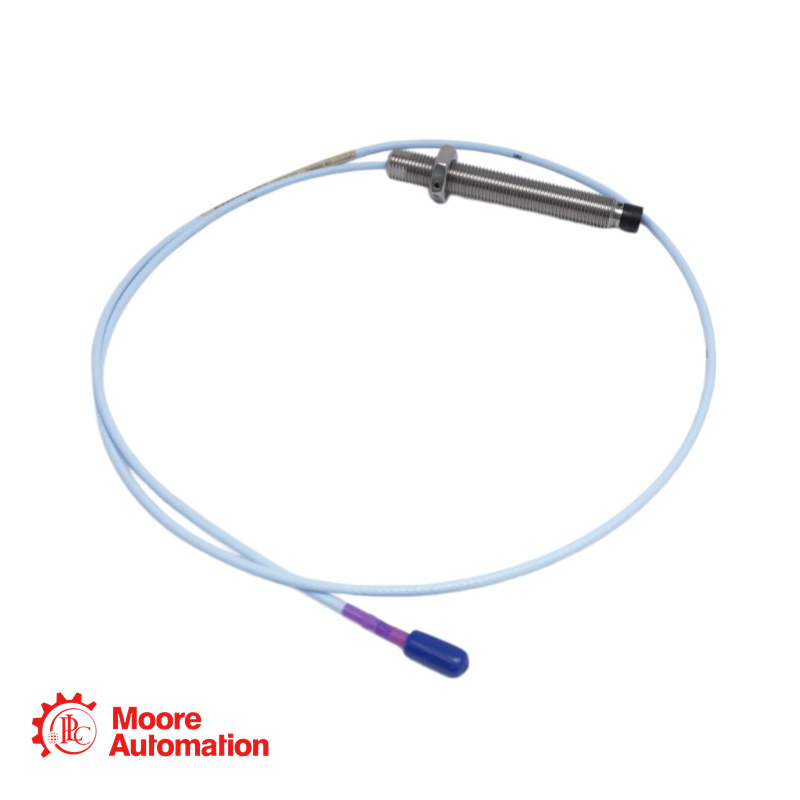

330703-000-150-10-11-05 โพรบ NSv

330703-000-150-10-11-05 เป็นโพรบวัดระยะใกล้แบบติดตั้งมาตรฐานจากซีรีส์ 3300 XL ขนาด 11 มม. ออกแบบมาสำหรับการวัดการสั่นสะเทือนและการเคลื่อนที่แบบไม่สัมผัสในเครื่องจักรที่มีแบริ่งฟิล์มของเหลว ซึ่งต้องการช่วงเชิงเส้นที่ยาวขึ้น

หัววัดขนาดใหญ่ 11 มม. ให้ช่วงการวัดเชิงเส้น 4.0 มม. (160 มิล) ซึ่งเป็นสองเท่าของระบบ 3300 XL ขนาด 8 มม. มาตรฐาน ทำให้เหมาะสำหรับงานต่างๆ เช่น การวัดตำแหน่งตามแนวแกน (แรงผลัก) การตรวจสอบการขยายตัวที่แตกต่างกันในกังหันไอน้ำ และการวัดตำแหน่งก้านสูบในคอมเพรสเซอร์แบบลูกสูบ

330703-000-150-10-11-05 รายละเอียด

หมายเลขชิ้นส่วน: 330703-000-150-10-11-05
รุ่นพื้นฐาน: 330703 - 3300 XL หัววัดขนาด 11 มม. ฐานยึดมาตรฐาน เกลียว M14 x 1.5 ไม่มีเกราะหุ้ม
ความยาวส่วนที่ไม่มีเกลียว (AA):000: 0 มม.
ความยาวโดยรวมของตัวเรือน (BB): 150: 150 มม. (5.9 นิ้ว)
ความยาวสายเคเบิลทั้งหมด (CC):10: 1.0 เมตร (3.3 ฟุต)
ขั้วต่อและประเภทสายเคเบิล (DD): 11: ขั้วต่อโคแอกเชียลขนาดเล็ก ClickLoc™ พร้อมตัวป้องกันขั้วต่อ สายเคเบิล FluidLoc
การอนุมัติจากหน่วยงาน (EE):05: การอนุมัติหลายรายการ (CSA, ATEX, IECEx)
ชนิดเกลียว: M14 x 1.5 เมตริก
เกราะ: ไม่มีเกราะ
รูปแบบการติดตั้ง: ติดตั้งด้านหน้าแบบมาตรฐาน
ช่วงเชิงเส้น: 4.0 มม. (160 มิล)
ค่าตัวคูณมาตราส่วนเฉลี่ย: 3.94 V/mm (100 mV/mil)
ช่วงตอบสนองความถี่: 0 ถึง 8 kHz (โดยทั่วไป)
สายโพรบ: 75 โอห์ม แบบไตรแอกเซียล หุ้มฉนวน FEP พร้อมโครงสร้าง FluidLoc
ช่วงอุณหภูมิ (ขณะใช้งาน): -52°C ถึง +177°C (-62°F ถึง +350°F)
ช่วงอุณหภูมิ (สำหรับการจัดเก็บ): -52°C ถึง +177°C (-62°F ถึง +350°F)

330703-000-150-10-11-05

คำถามที่พบบ่อย (FAQ)

ถาม: หัววัด 3300 XL ขนาด 11 มม. มีการใช้งานหลักอย่างไร?
เอ: หัววัดขนาด 11 มม. ออกแบบมาสำหรับงานที่ต้องการช่วงเชิงเส้นที่ยาวกว่าระบบขนาด 8 มม.

ถาม: ค่าตัวคูณมาตราส่วนของโพรบนี้คืออะไร?
เอ: ระบบ 3300 XL ขนาด 11 มม. มีค่าตัวคูณมาตราส่วนเฉลี่ย 3.94 V/mm (100 mV/mil) ซึ่งมีความไวเป็นครึ่งหนึ่งของระบบขนาด 8 มม. (7.87 V/mm)

ถาม: ช่วงการวัดเชิงเส้นของโพรบนี้คือเท่าไร?
เอ: ระยะเชิงเส้นคือ 4.0 มม. (160 มิล) โดยเริ่มจากระยะประมาณ 0.25 มม. (10 มิล) จากเป้าหมาย

ถาม: สายเคเบิล FluidLoc (ตัวเลือก "11") มีวัตถุประสงค์อะไร?
เอ: สายเคเบิล FluidLoc ถูกออกแบบมาเพื่อป้องกันไม่ให้น้ำมันและของเหลวอื่นๆ รั่วไหลออกจากเครื่องจักรผ่านทางภายในสายเคเบิล ซึ่งเป็นสิ่งสำคัญอย่างยิ่งในงานที่สายเคเบิลลอดผ่านตัวเรือนเครื่องจักร และของเหลวในกระบวนการผลิตจะต้องถูกกักเก็บไว้

ถาม: ตัวเลือกการอนุมัติจากหน่วยงาน "-05" หมายความว่าอย่างไร?
เอ: ตัวเลือก "-05" บ่งชี้ว่าหัววัดนี้ได้รับการรับรองสำหรับการใช้งานในพื้นที่อันตรายหลายประเภท รวมถึง CSA สำหรับอเมริกาเหนือ และ ATEX และ IECEx สำหรับการใช้งานในระดับสากล ได้รับการอนุมัติให้ใช้ในงานที่มีความปลอดภัยโดยเนื้อแท้ (ia) และไม่ก่อให้เกิดประกายไฟ (nA/ec)

ถาม: ควรตั้งค่าช่องว่าง (gap) ของหัววัดนี้อย่างไรจึงจะถูกต้อง?
เอ: สำหรับการวัดการสั่นสะเทือนในแนวรัศมี การตั้งค่าช่องว่างที่แนะนำโดยทั่วไปคือ 2.5 มม. (100 มิล) ซึ่งจะทำให้หัววัดอยู่ตรงกลางช่วงเชิงเส้น 4.0 มม.
