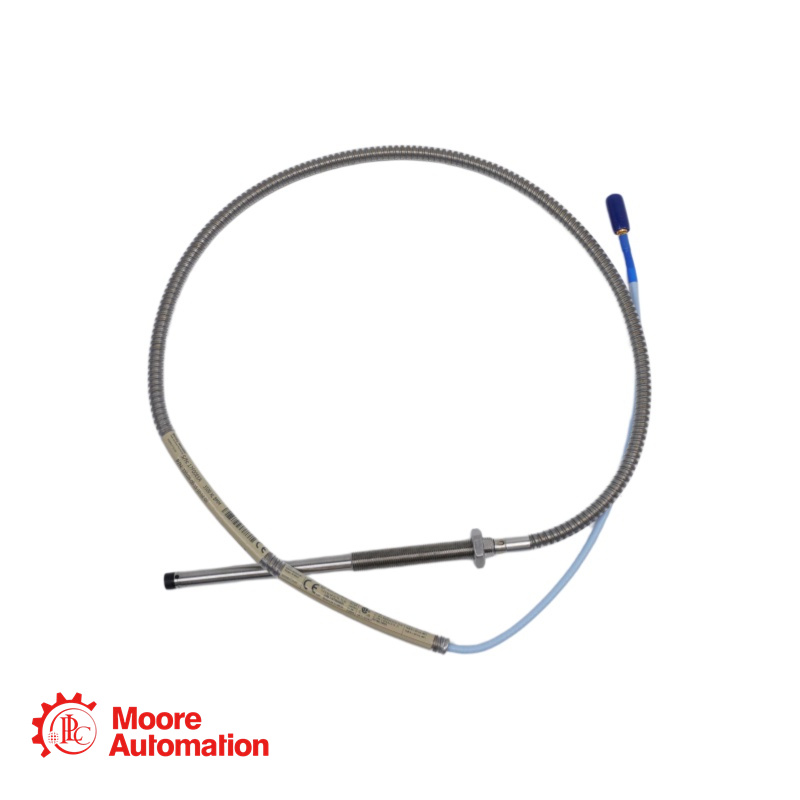

หมายเลขชิ้นส่วน 330104-08-15-05-01-05 คือหัววัดระยะใกล้ 3300 XL ขนาด 8 มม. เกลียว M10 x 1 พร้อมเกราะป้องกัน เป็นส่วนหนึ่งของระบบหัววัดระยะใกล้ 3300 XL ขนาด 8 มม.
ยี่ห้อ :
Bently Nevadaส่วนจำนวน :
330104-08-15-05-01-05น้ำหนัก :
0.2 kgมิติ :
32x30x2cmประเทศต้นกำเนิด :
USAรหัส HS :
8537101190คำอธิบาย :
Proximity Probe
330104-08-15-05-01-05 ภาพรวมโดยสังเขป หมายเลขชิ้นส่วน 330104-08-15-05-01-05 คือหัววัดระยะใกล้ 3300 XL ขนาด 8 มม. เกลียว M10 x 1 พร้อมเกราะป้องกัน เป็นส่วนหนึ่งของระบบทรานสดิวเซอร์ระยะใกล้ 3300 XL ขนาด 8 มม. ซึ่งให้แรงดันเอาต์พุตแปรผันตามระยะห่างระหว่างปลายหัววัดกับพื้นผิวตัวนำ เพื่อวัดค่าคงที่ (ตำแหน่ง) และค่าไดนามิก (การสั่นสะเทือน) หัววัดเฉพาะนี้ได้รับการออกแบบมาเพื่อใช้กับเซ็นเซอร์ระยะใกล้ 3300 XL และสายต่อขยาย ยี่ห้อ เบนท์ลีย์ เนวาดา ต้นทาง สหรัฐอเมริกา กลุ่มผลิตภัณฑ์ ระบบทรานสดิวเซอร์ตรวจจับระยะใกล้ 3300 XL ขนาด 8 มม. วงจรชีวิตของผลิตภัณฑ์ ผลิตภัณฑ์ที่ใช้งานอยู่ น้ำหนักสุทธิ 0.2 กก. เงื่อนไข ของแท้ ใหม่ การรับประกัน 12 เดือน
330104-08-15-05-01-05 ข้อมูลจำเพาะ
พารามิเตอร์ | ข้อกำหนด |
รุ่นพื้นฐาน | 330104 |
ประเภทโพรบ | หัววัดระยะใกล้ 3300 XL ขนาด 8 มม. เกลียว M10 x 1หัวพร้อมเกราะ |
ความยาวแบบไม่ทำเกลียว (ตัวเลือก A) | 80 มม. (0.8) |
ความยาวโดยรวมของเคส (ตัวเลือก B) | 150 มม. (15) |
ความยาวรวม (ตัวเลือก C) | 5.0 เมตร (16.4 ฟุต) |
ประเภทขั้วต่อและสายเคเบิล (ตัวเลือก D) | 01: คอนเนคเตอร์ ClickLoc โคแอกเชียลขนาดเล็ก พร้อมตัวป้องกันคอนเนคเตอร์ สำหรับสายเคเบิลมาตรฐาน |
การอนุมัติจากหน่วยงาน (ตัวเลือก E) | 05: การรับรองมาตรฐาน CSA, ATEX, IECEx |
ช่วงเชิงเส้น | 2 มม. (80 มิล) จากประมาณ 0.25 ถึง 2.3 มม. (10 ถึง 90 มิล) |
ปัจจัยมาตราส่วนเพิ่มขึ้น (ISF) | 7.87 V/mm (200 mV/mil) ± 6.5% รวมข้อผิดพลาดในการสลับเปลี่ยนในช่วงเชิงเส้น 80 mil ตั้งแต่ 0°C ถึง +45°C (+32°F ถึง +113°F) |
ค่าความต้านทานกระแสตรงของโพรบที่ระบุ | 8.73 โอห์ม ± 0.50 โอห์ม (สำหรับความยาวโพรบ 5.0 เมตร) |
การตั้งค่าช่องว่างที่แนะนำสำหรับการสั่นสะเทือนแบบรัศมี | -9 โวลต์กระแสตรง [ประมาณ 1.27 มิลลิเมตร (50 มิล)] |
▶การใช้งานหลัก ได้แก่ การวัดการสั่นสะเทือนและตำแหน่งในเครื่องจักรที่มีแบริ่งแบบฟิล์มของเหลว รวมถึงการวัดค่าอ้างอิง Keyphasor และความเร็ว
หัววัดชนิดนี้ (หุ้มด้วยเกราะ) ใช้ในงานที่สายเคเบิลต้องการการป้องกันเพิ่มเติม
แนะนำให้ใช้หัววัดขนาด 8 มม. หากเป็นไปได้ เพื่อให้มีความทนทานต่อการใช้งานที่รุนแรงได้ดีที่สุด เนื่องจากเส้นผ่านศูนย์กลางที่ใหญ่กว่าจะทำให้ตัวเรือนแข็งแรงกว่าและห่อหุ้มขดลวดหัววัดได้หนากว่า
ใช้ร่วมกับเซ็นเซอร์ตรวจจับระยะใกล้รุ่น 3300 XL และสายต่อขยาย (เช่น 330130 หรือ 330190) โดยความยาวรวมของหัววัดและสายต่อขยายต้องตรงกับความยาวรวมของเซ็นเซอร์ตรวจจับระยะใกล้
|
|
|
|
ถาม: หัววัดรุ่น 330104-08-15-05-01-05 นี้สามารถใช้แทนกันได้กับชิ้นส่วนซีรีส์ 3300 ที่ไม่ใช่รุ่น XL หรือไม่?
▶A: ใช่ครับ ชิ้นส่วน 3300 XL ขนาด 8 มม. สามารถใช้แทนกันได้ทั้งทางไฟฟ้าและทางกายภาพกับชิ้นส่วน 3300 ขนาด 5 มม. และ 8 มม. ที่ไม่ใช่ XL เมื่อปฏิบัติตามรัศมีโค้งงอของสายเคเบิลขั้นต่ำที่อนุญาต (25.4 มม. / 1.0 นิ้ว)
ถาม: โพรบนี้ใช้สายเคเบิลชนิดใด รุ่น 330104-08-15-05-01-05 และเป็นสายเคเบิลหุ้มเกราะหรือไม่?
▶A: หัววัดนี้ใช้สายเคเบิลไตรแอกเชียลมาตรฐาน 75Ω ที่มีฉนวนฟลูออโรเอทิลีนโพรพิลีน (FEP) นอกจากนี้ยังประกอบด้วยเกราะสแตนเลส AISI 302 หรือ 304 ที่ยืดหยุ่นได้ พร้อมปลอกหุ้ม FEP ด้านนอกเพื่อเพิ่มการป้องกันสายเคเบิล
ถาม: ขนาดเส้นผ่านศูนย์กลางเพลาขั้นต่ำที่แนะนำสำหรับการใช้งานร่วมกับโพรบ 330104-08-15-05-01-05 นี้คือเท่าใด?
▶A: เส้นผ่านศูนย์กลางเพลาขั้นต่ำที่แนะนำคือ 76.2 มม. (3 นิ้ว) การวัดการสั่นสะเทือนในแนวรัศมีหรือตำแหน่งบนเพลาที่มีเส้นผ่านศูนย์กลางเล็กกว่านี้อาจทำให้ค่าตัวคูณมาตราส่วนเปลี่ยนแปลงไป
ถาม: ขนาดเป้าหมายขั้นต่ำที่จำเป็นสำหรับโพรบ 330104-08-15-05-01-05 นี้คือเท่าใด
▶A: ขนาดเป้าหมายขั้นต่ำสำหรับเป้าหมายแบบแบนคือเส้นผ่านศูนย์กลาง 15.2 มม. (0.6 นิ้ว)
ถาม: หัววัดรุ่น 330104-08-15-05-01-05 นี้สามารถรับแรงดึงสูงสุดได้เท่าไร?
▶A: ความแข็งแรงดึงสูงสุดที่กำหนดไว้คือ 330 นิวตัน (75 ปอนด์) จากตัวเรือนหัววัดถึงสายหัววัด
