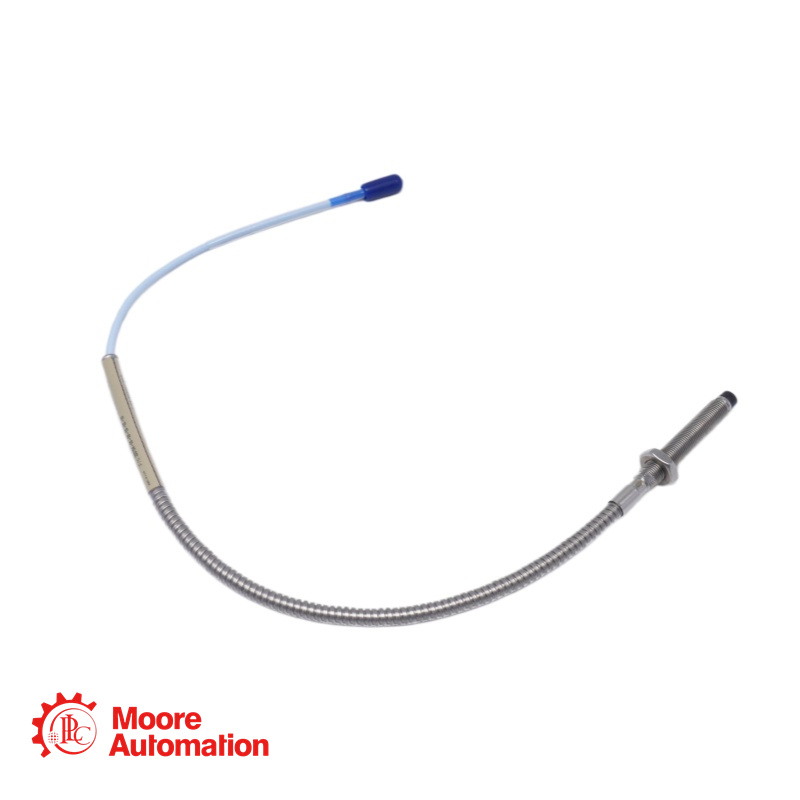

330104-00-06-05-11-05 NSv Probe

330104-00-06-05-11-05 เป็นโพรบวัดระยะใกล้แบบติดตั้งกลับด้านจากซีรีส์ 3300 XL ขนาด 8 มม. ออกแบบมาเพื่อการวัดการสั่นสะเทือนและตำแหน่งในเครื่องจักรหมุนที่พื้นที่ด้านหลังตำแหน่งติดตั้งโพรบมีจำกัดหรือเข้าถึงได้ยาก เช่น ในแบริ่งรับแรงขับหรือตัวเรือนเครื่องจักรที่มีพื้นที่จำกัด

หัววัดนี้มีเกลียวขนาด 1/4-28 UNF และเป็นส่วนหนึ่งของระบบทรานสดิวเซอร์ตรวจจับระยะใกล้ 3300 XL ขนาด 8 มม. ซึ่งให้ประสิทธิภาพขั้นสูงในระบบทรานสดิวเซอร์ตรวจจับระยะใกล้แบบกระแสไหลวน ระบบนี้เป็นไปตามมาตรฐาน API 670 ของสถาบันปิโตรเลียมแห่งอเมริกาอย่างครบถ้วนในด้านการกำหนดค่าทางกล ช่วงเชิงเส้น ความแม่นยำ และความเสถียรของอุณหภูมิ

ตัวเลือกการอนุมัติจากหน่วยงาน "-05" บ่งชี้ว่าหัววัดนี้ได้รับการอนุมัติจากหลายหน่วยงานสำหรับการใช้งานในพื้นที่อันตราย (CSA, ATEX, IECEx) สำหรับการใช้งานที่ปลอดภัยจากประกายไฟและไม่ก่อให้เกิดเพลิงไหม้

330104-00-06-05-11-05 รายละเอียด

หมายเลขชิ้นส่วน: 330104-00-06-05-11-05
รุ่นพื้นฐาน: 330104 - 3300 XL หัววัด 8 มม. แบบติดตั้งกลับด้าน เกลียว 1/4-28 UNF ไม่มีเกราะหุ้ม
ความยาวส่วนที่ไม่มีเกลียว (AA): 00: 0.0 มม. (0.0 นิ้ว)
ความยาวโดยรวมของตัวเรือน (BB):06: 60 มม. (2.36 นิ้ว)
ความยาวสายเคเบิลทั้งหมด (CC):05: 0.5 เมตร (1.6 ฟุต)
ขั้วต่อและประเภทสายเคเบิล (DD): 11: ขั้วต่อโคแอกเชียลขนาดเล็ก ClickLoc™ พร้อมตัวป้องกันขั้วต่อ สายเคเบิล FluidLoc
การอนุมัติจากหน่วยงาน (EE):05: การอนุมัติหลายรายการ (CSA, ATEX, IECEx)
ชนิดเกลียว: 1/4-28 UNF
เกราะ: ไม่มีเกราะ
รูปแบบการติดตั้ง: ติดตั้งแบบกลับด้าน (สายเคเบิลออกทางด้านปลาย)
ค่าตัวคูณมาตราส่วนเฉลี่ย: 7.87 V/mm (200 mV/mil)

330104-00-06-05-11-05

คำถามที่พบบ่อย (FAQ)

ถาม: หัววัดแบบติดตั้งกลับด้านคืออะไร และใช้เมื่อใด?
เอ: หัววัดแบบติดตั้งกลับด้าน (รุ่น 330104) มีสายเคเบิลออกจากปลายหัววัดแทนที่จะออกจากด้านหลัง การออกแบบนี้ใช้ในงานที่พื้นที่ด้านหลังตำแหน่งติดตั้งหัววัดมีจำกัดหรือเข้าถึงได้ยาก เช่น ในแบริ่งรับแรงขับหรือตัวเรือนเครื่องจักรที่มีพื้นที่จำกัด

ถาม: สายเคเบิล FluidLoc (ตัวเลือก "11") มีวัตถุประสงค์อะไร?
เอ: สายเคเบิล FluidLoc ถูกออกแบบมาเพื่อป้องกันไม่ให้น้ำมันและของเหลวอื่นๆ รั่วไหลออกจากเครื่องจักรผ่านทางภายในสายเคเบิล ซึ่งมีความสำคัญอย่างยิ่งในงานที่สายเคเบิลลอดผ่านตัวเรือนเครื่องจักร และของเหลวในกระบวนการผลิตจะต้องถูกกักเก็บไว้

ถาม: ตัวป้องกันขั้วต่อมีจุดประสงค์อะไร?
เอ: ตัวป้องกันหัวต่อช่วยป้องกันสิ่งแวดล้อมบริเวณจุดเชื่อมต่อระหว่างหัววัดและสายต่อขยาย ป้องกันความชื้น น้ำมัน และสิ่งปนเปื้อนอื่นๆ ไม่ให้เข้าไปในหัวต่อ ClickLoc™

ถาม: ตัวเลือกการอนุมัติจากหน่วยงาน "-05" หมายความว่าอย่างไร?
เอ: ตัวเลือก "-05" บ่งชี้ว่าหัววัดนี้ได้รับการรับรองสำหรับการใช้งานในพื้นที่อันตรายหลายประเภท รวมถึง CSA สำหรับอเมริกาเหนือ และ ATEX และ IECEx สำหรับการใช้งานในระดับสากล ได้รับการอนุมัติให้ใช้ในงานที่มีความปลอดภัยโดยเนื้อแท้ (ia) และไม่ก่อให้เกิดประกายไฟ (nA/ec)

ถาม: ควรตั้งค่าช่องว่าง (gap) ของหัววัดนี้อย่างไรจึงจะถูกต้อง?
เอ: สำหรับการวัดการสั่นสะเทือนในแนวรัศมี แนะนำให้ตั้งค่าช่องว่างไว้ที่ 1.27 มม. (50 มิล) ซึ่งสอดคล้องกับเอาต์พุตประมาณ -9 Vdc การตั้งค่านี้จะทำให้หัววัดอยู่ตรงกลางช่วงเชิงเส้น 2.0 มม. (80 มิล)

ถาม: สายเคเบิลทั้งหมดของโพรบนี้มีความยาวเท่าไร?
เอ: ความยาวสายเคเบิลทั้งหมดคือ 0.5 เมตร (1.6 ฟุต) ตามที่ระบุไว้ในตัวเลือก "05"
