330103-00-12-10-11-05 โพรบตรวจจับระยะใกล้ เบนท์ลีย์ เนวาดา

ผู้จัดการฝ่ายขาย:

ฟริดา

โทรศัพท์/WhatsApp:

+86 15359408275

อีเมล:

sales5@mooreplc.com

ที่อยู่:

อาคารกัวเหมา เลขที่ 3203 ถนนหูปินใต้ เขตซิมิง เมืองเซี่ยเหมิน มณฑลฟูเจี้ยน ประเทศจีน

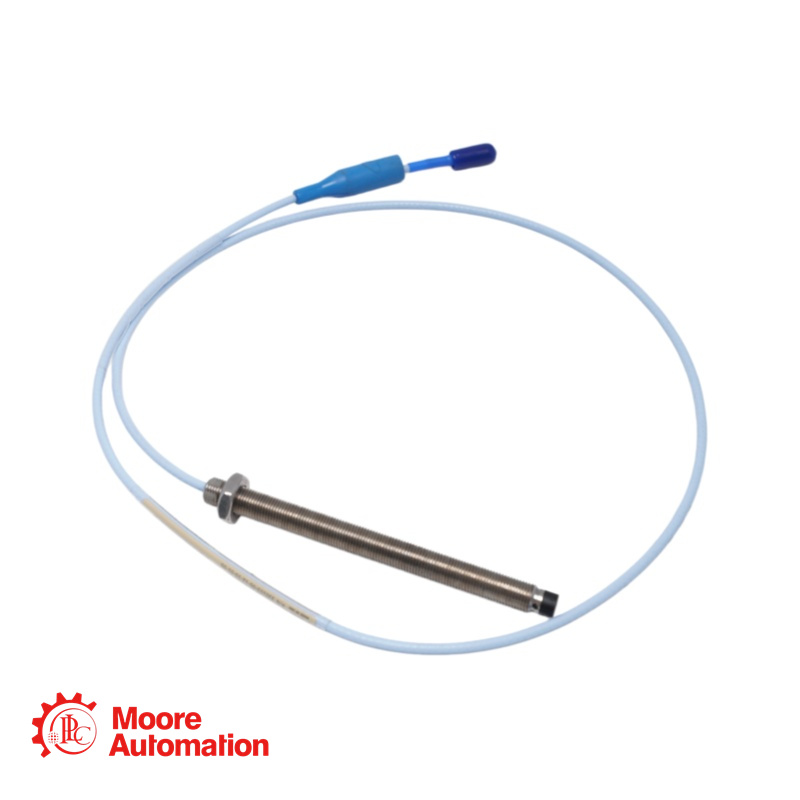

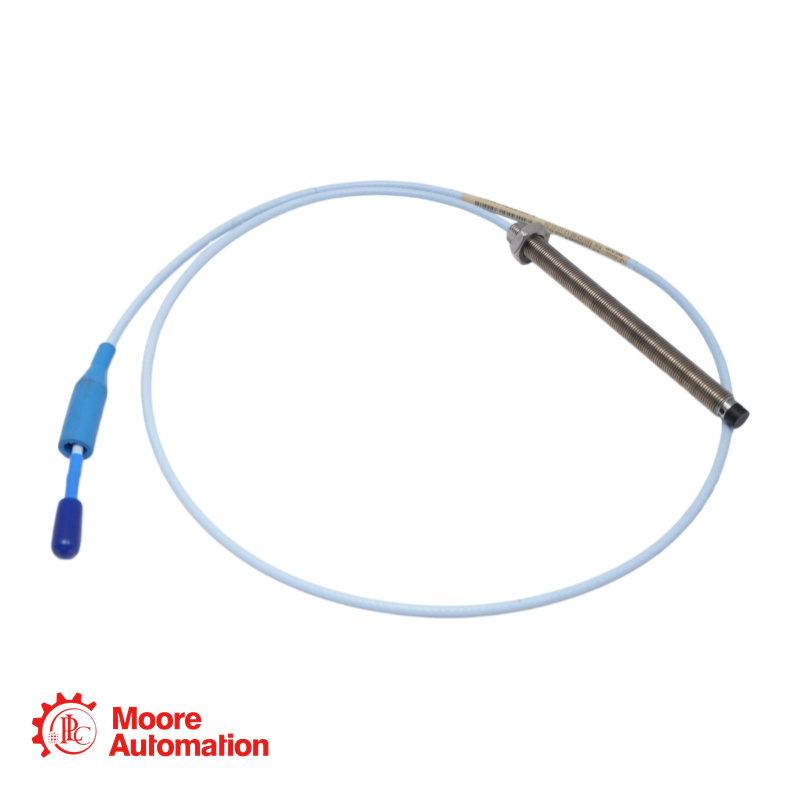

330103-00-12-10-11-05 โพรบ NSv

330103-00-12-10-11-05 เป็นโพรบวัดระยะใกล้แบบติดตั้งมาตรฐานจากซีรีส์ 3300 XL ขนาด 8 มม. ออกแบบมาเพื่อใช้ในการวัดการสั่นสะเทือนและตำแหน่งในเครื่องจักรหมุน เช่น เครื่องจักรที่มีแบริ่งฟิล์มของเหลว คอมเพรสเซอร์ ปั๊ม และกังหัน

หัววัดนี้มีเกลียวขนาด 3/8-24 UNF และเป็นส่วนหนึ่งของระบบทรานสดิวเซอร์ตรวจจับระยะใกล้ 3300 XL ขนาด 8 มม. ซึ่งให้ประสิทธิภาพขั้นสูงในระบบทรานสดิวเซอร์ตรวจจับระยะใกล้แบบกระแสไหลวน ระบบนี้เป็นไปตามมาตรฐาน API 670 ของสถาบันปิโตรเลียมแห่งอเมริกาอย่างครบถ้วนในด้านการกำหนดค่าทางกล ช่วงเชิงเส้น ความแม่นยำ และความเสถียรของอุณหภูมิ

330103-00-12-10-11-05 รายละเอียด

หมายเลขชิ้นส่วน: 330103-00-12-10-11-05
รุ่นพื้นฐาน: 330103 - 3300 XL หัววัดขนาด 8 มม. แบบติดตั้งมาตรฐาน เกลียว 3/8-24 UNF ไม่มีฉนวนหุ้ม
ความยาวก่อนเกลียว (AA): 00: 0.0 นิ้ว
ความยาวโดยรวมของตัวเรือน (BB):12: 1.2 นิ้ว
ความยาวสายเคเบิลทั้งหมด (CC):10: 1.0 เมตร (3.3 ฟุต)
ขั้วต่อและประเภทสายเคเบิล (DD): 11: ขั้วต่อโคแอกเชียลขนาดเล็ก ClickLoc™ พร้อมตัวป้องกันขั้วต่อ สายเคเบิล FluidLoc
การอนุมัติจากหน่วยงาน (EE):05: การอนุมัติหลายรายการ (CSA, ATEX, IECEx)
ชนิดเกลียว: 3/8-24 UNF
เกราะ: ไม่มีเกราะ
รูปแบบการติดตั้ง: ติดตั้งด้านหน้าแบบมาตรฐาน
ระยะห่างที่แนะนำ: 1.27 มม. (50 มิล) [ประมาณ -9 โวลต์ดีซี] สำหรับการสั่นสะเทือนในแนวรัศมี
ค่าตัวคูณมาตราส่วนเฉลี่ย: 7.87 V/mm (200 mV/mil)
สายโพรบ: 75 โอห์ม แบบไตรแอกเซียล หุ้มฉนวน FEP พร้อมโครงสร้าง FluidLoc
ช่วงอุณหภูมิ (การใช้งาน): -35°C ถึง +120°C (-31°F ถึง +248°F) มาตรฐาน
ช่วงอุณหภูมิ (สำหรับการจัดเก็บ): -51°C ถึง +177°C (-60°F ถึง +350°F)

330103-00-12-10-11-05

คำถามที่พบบ่อย (FAQ)

ถาม: สายเคเบิล FluidLoc (ตัวเลือก "11") มีวัตถุประสงค์อะไร?
เอ: สายเคเบิล FluidLoc ถูกออกแบบมาเพื่อป้องกันไม่ให้น้ำมันและของเหลวอื่นๆ รั่วไหลออกจากเครื่องจักรผ่านทางภายในสายเคเบิล สิ่งนี้มีความสำคัญอย่างยิ่งในงานที่สายเคเบิลลอดผ่านตัวเรือนเครื่องจักร และของเหลวในกระบวนการผลิตจะต้องถูกกักเก็บไว้เพื่อป้องกันการรั่วไหล

ถาม: ตัวเลือกการอนุมัติจากหน่วยงาน "-05" หมายความว่าอย่างไร?
เอ: ตัวเลือก "-05" บ่งชี้ว่าหัววัดนี้ได้รับการรับรองสำหรับการใช้งานในพื้นที่อันตรายหลายประเภท รวมถึง CSA สำหรับอเมริกาเหนือ และ ATEX และ IECEx สำหรับการใช้งานในระดับสากล ได้รับการอนุมัติให้ใช้ในงานที่มีความปลอดภัยโดยเนื้อแท้ (ia) และไม่ก่อให้เกิดประกายไฟ (nA/ec)

ถาม: การตั้งค่าช่องว่างที่ถูกต้องสำหรับอุปกรณ์นี้คืออะไร 330103-00-12-10-11-05 โพรบ?
เอ: สำหรับการวัดการสั่นสะเทือนในแนวรัศมี แนะนำให้ตั้งค่าช่องว่างไว้ที่ 1.27 มม. (50 มิล) ซึ่งสอดคล้องกับเอาต์พุตประมาณ -9 Vdc การตั้งค่านี้จะทำให้หัววัดอยู่ตรงกลางช่วงเชิงเส้น 2.0 มม. (80 มิล)

ถาม: ความยาวสูงสุดของการยึดเกลียวสำหรับเกลียวขนาด 3/8-24 คือเท่าใด?
เอ: ความยาวของเกลียวที่แนะนำสูงสุดคือ 0.563 นิ้ว การใช้ความยาวเกินกว่านี้อาจทำให้เกิดการติดขัดระหว่างการติดตั้ง

ถาม: หัววัดนี้ใช้ขั้วต่อแบบใด?
เอ: อุปกรณ์นี้ใช้ขั้วต่อโคแอกเชียลขนาดเล็ก ClickLoc™ ที่ทำจากทองเหลืองชุบทอง ขั้วต่อนี้จะล็อคเข้าที่ด้วยเสียง "คลิก" เมื่อขันให้แน่นด้วยมือ ป้องกันการคลายตัวจากแรงสั่นสะเทือน

ถาม: สายเคเบิลทั้งหมดของโพรบนี้มีความยาวเท่าไร?
เอ: ความยาวสายเคเบิลทั้งหมดคือ 1.0 เมตร (3.3 ฟุต) ตามที่ระบุไว้ในตัวเลือก "10"
