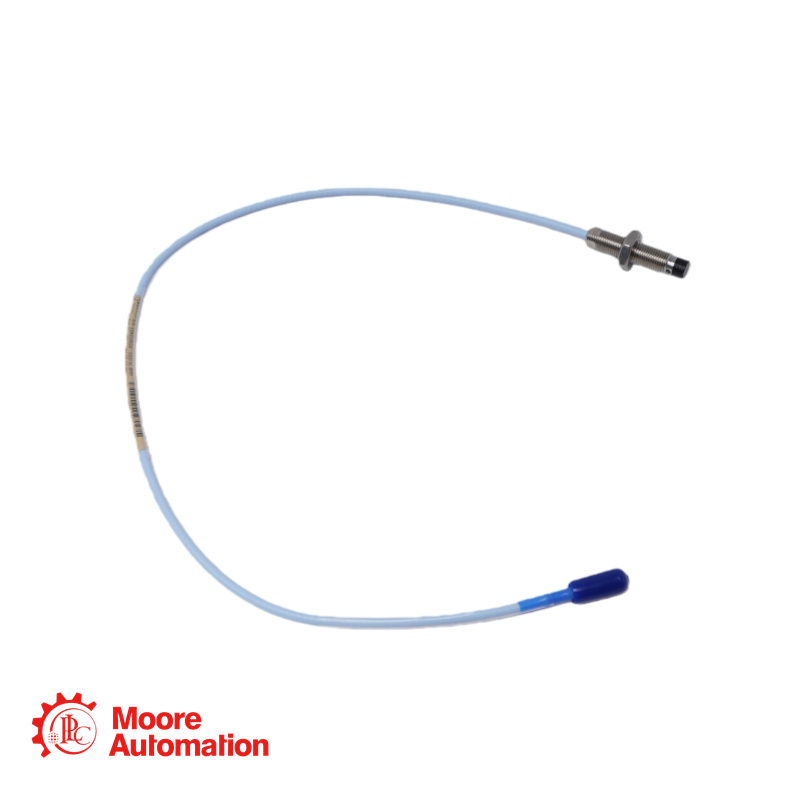

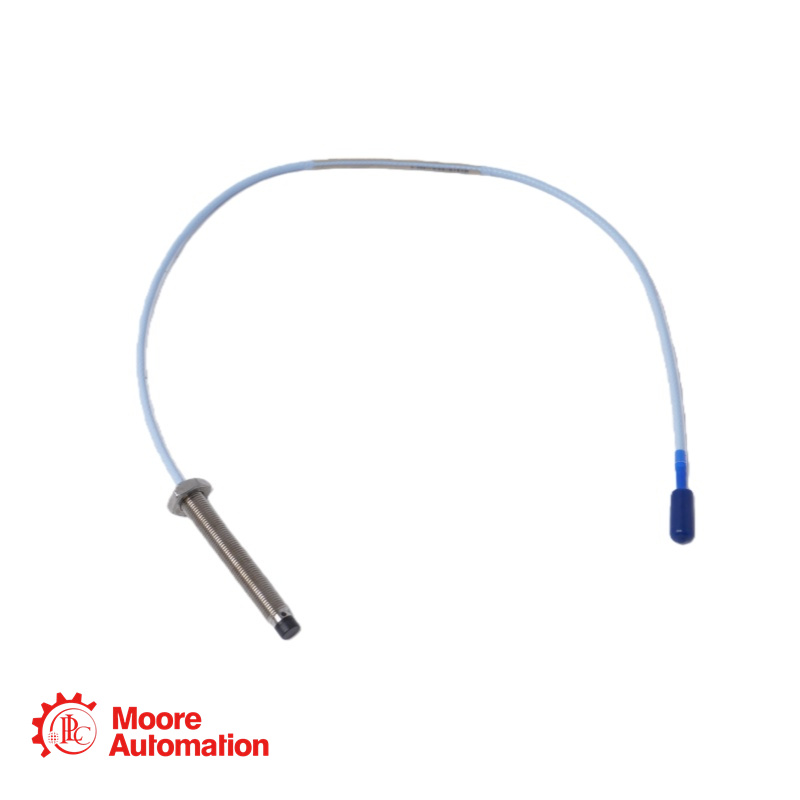

330103-00-07-05-01-05 โพรบตรวจจับระยะใกล้ Bently Nevada

330103-00-07-05-01-05 สายเคเบิลช่องเสียบคู่

หัววัด 3300 XL ขนาด 8 มม. เกลียวเมตริก M10X1 ไม่มีเกราะหุ้ม ความยาวส่วนที่ไม่เป็นเกลียว 0.0 มม. ความยาวตัวเรือน 70 มม. สายเคเบิลยาว 5.0 ม. พร้อมหัวต่อแบบ ClickLoc โคแอกเชียลขนาดเล็กพร้อมตัวป้องกันหัวต่อ สายเคเบิล FEP มาตรฐาน ได้รับการรับรองหลายมาตรฐาน CSA/ATEX/IECEx

330103-00-07-05-01-05 ข้อกำหนด

รุ่นพื้นฐาน: 330103 หัววัด 3300 XL ขนาด 8 มม. เกลียว M10X1 ไม่มีเกราะป้องกัน
A: ความยาวที่ไม่ได้ทำเกลียว: 00 0 มม. (ขั้นต่ำ; ต้องน้อยกว่าความยาวตัวเรือนอย่างน้อย 20 มม.)
B: ความยาวโดยรวมของเคส: 07 70 มม. (การสั่งซื้อแบบเมตริก: 07 × 10 มม. = 70 มม.)
C: ความยาวสายเคเบิลทั้งหมด: 05 5.0 เมตร (16.4 ฟุต) — ออกแบบมาสำหรับระบบเซ็นเซอร์ตรวจจับระยะใกล้ 5 เมตร
D: ประเภทขั้วต่อและสายเคเบิล: 01 ขั้วต่อโคแอกเชียลขนาดเล็ก ClickLoc พร้อมตัวป้องกันขั้วต่อ สายเคเบิลมาตรฐาน
E: การอนุมัติจากหน่วยงาน: 05 ได้รับการรับรองมาตรฐาน CSA, ATEX และ IECEx
ความยาวส่วนที่ไม่เป็นเกลียว: 0 มม. (ค่าต่ำสุดที่อนุญาต)
ความยาวตัวเรือนโดยรวม: 70 มม.
ความยาวสายเคเบิลทั้งหมด: 5.0 เมตร (16.4 ฟุต)
ประเภทสายเคเบิล: สายเคเบิลแบบไตรแอกเซียล 75 โอห์ม หุ้มฉนวน FEP สายเคเบิลมาตรฐาน

330103-00-07-05-01-05 คำถามที่พบบ่อย

ถาม: เซ็นเซอร์ Proximitor นี้ใช้ร่วมกับเซ็นเซอร์ที่มีความยาวระบบเท่าใด?
A: นี่คือโพรบยาว 5.0 เมตร (รหัส "05") ซึ่งออกแบบมาโดยเฉพาะสำหรับใช้กับเซ็นเซอร์ตรวจจับระยะใกล้ (Proximitor Sensor) ขนาด 5.0 เมตร (หมายเลขชิ้นส่วน 330180-50, 51 หรือ 52) ความยาวสายเคเบิลของโพรบรวมกับความยาวสายเคเบิลต่อขยายต้องเท่ากับความยาวของระบบเซ็นเซอร์ตรวจจับระยะใกล้ สำหรับระบบขนาด 5 เมตร โดยทั่วไปแล้วไม่จำเป็นต้องใช้สายเคเบิลต่อขยาย

ถาม: หัววัดนี้สามารถใช้แทนหัววัดรุ่นก่อนหน้าที่ไม่ใช่ XL ซีรีส์ 3300 ได้หรือไม่?
A: ใช่ครับ หัววัด 3300 XL ขนาด 8 มม. สามารถใช้งานร่วมกับชิ้นส่วน 3300 ซีรีส์ขนาด 5 มม. และ 8 มม. รุ่นที่ไม่ใช่ XL ได้อย่างสมบูรณ์ ทั้งในด้านไฟฟ้าและกลไก อย่างไรก็ตาม การผสมผสานชิ้นส่วน XL และไม่ใช่ XL จะจำกัดประสิทธิภาพของระบบให้เป็นไปตามข้อกำหนดของชิ้นส่วนที่ไม่ใช่ XL ครับ

ถาม: คำต่อท้าย "-05" หมายถึงอะไร?
A: เครื่องหมาย "-05" ในตำแหน่ง E แสดงว่าโพรบได้รับการรับรองมาตรฐาน CSA, ATEX และ IECEx สำหรับการใช้งานในพื้นที่อันตราย ทำให้เหมาะสำหรับการติดตั้งในพื้นที่อันตราย (โซน 0/1/2) เมื่อติดตั้งตามแบบการเดินสายไฟที่ปลอดภัยจากประกายไฟหรือแบบไม่ก่อให้เกิดประกายไฟ (141092 หรือ 140979)
