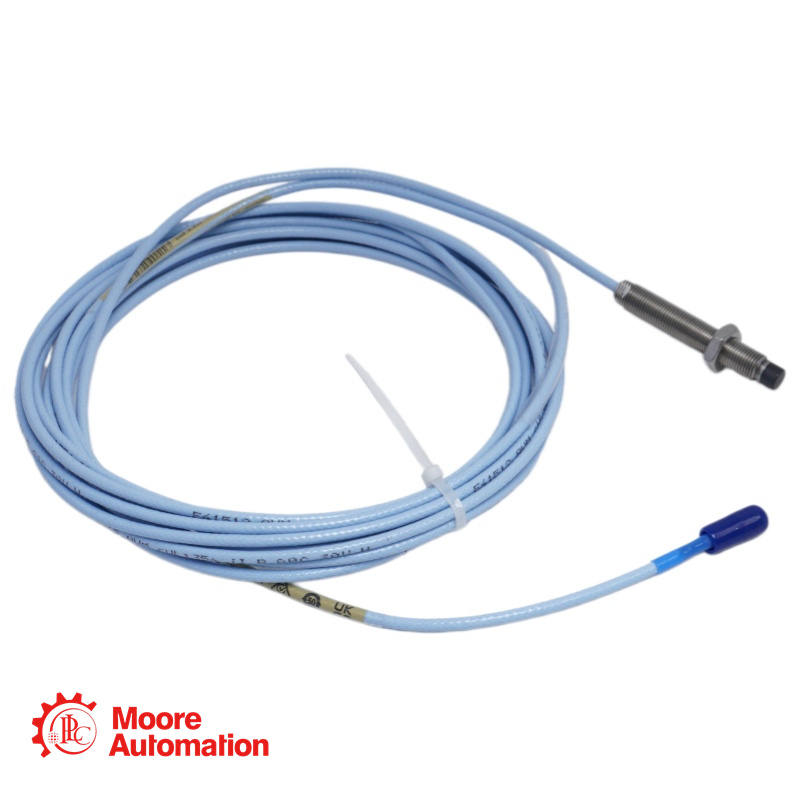

330103-00-06-50-02-RU NSv Probe

330103-00-06-50-02-RU เป็นโพรบวัดระยะใกล้แบบติดตั้งมาตรฐานจากซีรีส์ 3300 XL ขนาด 8 มม. ออกแบบมาเพื่อวัดการสั่นสะเทือนและตำแหน่งในเครื่องจักรหมุน เช่น เครื่องจักรแบริ่งฟิล์มของเหลว คอมเพรสเซอร์ ปั๊ม และกังหัน

หัววัดนี้มีเกลียวขนาด 3/8-24 UNF และเป็นส่วนหนึ่งของระบบทรานสดิวเซอร์ตรวจจับระยะใกล้ 3300 XL ขนาด 8 มม. ซึ่งให้ประสิทธิภาพขั้นสูงในระบบทรานสดิวเซอร์ตรวจจับระยะใกล้แบบกระแสไหลวน ระบบนี้เป็นไปตามมาตรฐาน API 670 ของสถาบันปิโตรเลียมแห่งอเมริกาอย่างครบถ้วนในด้านการกำหนดค่าทางกล ช่วงเชิงเส้น ความแม่นยำ และความเสถียรของอุณหภูมิ

ตัวเลือก "-RU" ที่แสดงการอนุมัติจากหน่วยงาน บ่งชี้ว่าหัววัดนี้ได้รับการรับรองสำหรับการใช้งานในรัสเซีย โดยต้องได้รับการอนุมัติสำหรับพื้นที่อันตรายที่เกี่ยวข้อง (โดยทั่วไปคือ EAC หรือมาตรฐานการรับรองอื่นๆ ของรัสเซีย)

330103-00-06-50-02-RU รายละเอียด

หมายเลขชิ้นส่วน: 330103-00-06-50-02-RU
รุ่นพื้นฐาน: 330103 - 3300 XL หัววัดขนาด 8 มม. แบบติดตั้งมาตรฐาน เกลียว 3/8-24 UNF ไม่มีฉนวนหุ้ม
ความยาวก่อนเกลียว (AA): 00: 0.0 นิ้ว
ความยาวโดยรวมของตัวเรือน (BB):06: 0.6 นิ้ว
ความยาวสายเคเบิลทั้งหมด (CC):50: 5.0 เมตร (16.4 ฟุต)
ขั้วต่อและประเภทสายเคเบิล (DD): 02: ขั้วต่อ ClickLoc™ โคแอกเชียลขนาดเล็ก สายเคเบิลมาตรฐาน
การอนุมัติจากหน่วยงาน (EE): RU: การอนุมัติเฉพาะสำหรับรัสเซีย (EAC / EAC Ex)
ชนิดเกลียว: 3/8-24 UNF
เกราะ: ไม่มีเกราะ
รูปแบบการติดตั้ง: ติดตั้งด้านหน้าแบบมาตรฐาน
ช่วงเชิงเส้น: 2.0 มม. (80 มิล) จากระยะประมาณ 0.25 ถึง 2.3 มม. (10 ถึง 90 มิล) จากเป้าหมาย (-1 ถึง -17 โวลต์ดีซี)
ระยะห่างที่แนะนำ: 1.27 มม. (50 มิล) [ประมาณ -9 โวลต์ดีซี] สำหรับการสั่นสะเทือนในแนวรัศมี
ค่าตัวคูณมาตราส่วนเฉลี่ย: 7.87 V/mm (200 mV/mil)
ค่าตัวประกอบมาตราส่วนเพิ่มขึ้น (ISF): 7.87 V/mm (200 mV/mil) ±5% สำหรับระบบ 5 เมตร ในช่วงอุณหภูมิ 0°C ถึง +45°C
สายโพรบ: 75 โอห์ม แบบไตรแอกเซียล หุ้มฉนวน FEP
ช่วงอุณหภูมิ (การใช้งาน): -35°C ถึง +120°C (-31°F ถึง +248°F) มาตรฐาน
ช่วงอุณหภูมิ (สำหรับการจัดเก็บ): -51°C ถึง +177°C (-60°F ถึง +350°F)

330103-00-06-50-02-RU

คำถามที่พบบ่อย (FAQ)

ถาม: รหัสอนุมัติของหน่วยงาน "-RU" หมายถึงอะไร?
เอ: รหัส "-RU" แสดงว่าหัววัดนี้ได้รับการรับรองสำหรับการใช้งานในรัสเซีย โดยต้องได้รับการอนุมัติสำหรับการใช้งานในพื้นที่อันตรายที่เกี่ยวข้อง ซึ่งโดยทั่วไปจะรวมถึงการรับรอง EAC (Eurasian Conformity) และ EAC Ex สำหรับการใช้งานในบรรยากาศที่อาจเกิดการระเบิดได้

ถาม: สายเคเบิลทั้งหมดของโพรบนี้มีความยาวเท่าไร?
เอ: ความยาวสายเคเบิลทั้งหมดคือ 5.0 เมตร (16.4 ฟุต) ตามที่ระบุไว้ในตัวเลือก "50"

ถาม: ควรตั้งค่าช่องว่าง (gap) ของหัววัดนี้อย่างไรจึงจะถูกต้อง?
เอ: สำหรับการวัดการสั่นสะเทือนในแนวรัศมี แนะนำให้ตั้งค่าช่องว่างไว้ที่ 1.27 มม. (50 มิล) ซึ่งสอดคล้องกับเอาต์พุตประมาณ -9 Vdc การตั้งค่านี้จะทำให้หัววัดอยู่ตรงกลางช่วงเชิงเส้น 2.0 มม. (80 มิล)

ถาม: ความยาวสูงสุดของการยึดเกลียวสำหรับเกลียวขนาด 3/8-24 คือเท่าใด?
เอ: ความยาวของเกลียวที่แนะนำสูงสุดคือ 0.563 นิ้ว การใช้ความยาวเกินกว่านี้อาจทำให้เกิดการติดขัดระหว่างการติดตั้ง

ถาม: ขนาดเส้นผ่านศูนย์กลางเพลาขั้นต่ำที่แนะนำสำหรับการวัดการสั่นสะเทือนในแนวรัศมีคือเท่าใด
เอ: เส้นผ่านศูนย์กลางเพลาขั้นต่ำที่แนะนำคือ 76.2 มม. (3 นิ้ว) การวัดบนเพลาที่มีขนาดเล็กกว่านี้โดยทั่วไปจะส่งผลให้ค่าตัวคูณมาตราส่วนเปลี่ยนแปลงไป

ถาม: ความยาวโดยรวมของตัวโพรบนี้คือเท่าไร?
เอ: ความยาวโดยรวมของตัวเรือนคือ 0.6 นิ้ว ตามที่ระบุไว้ในตัวเลือก "06"
