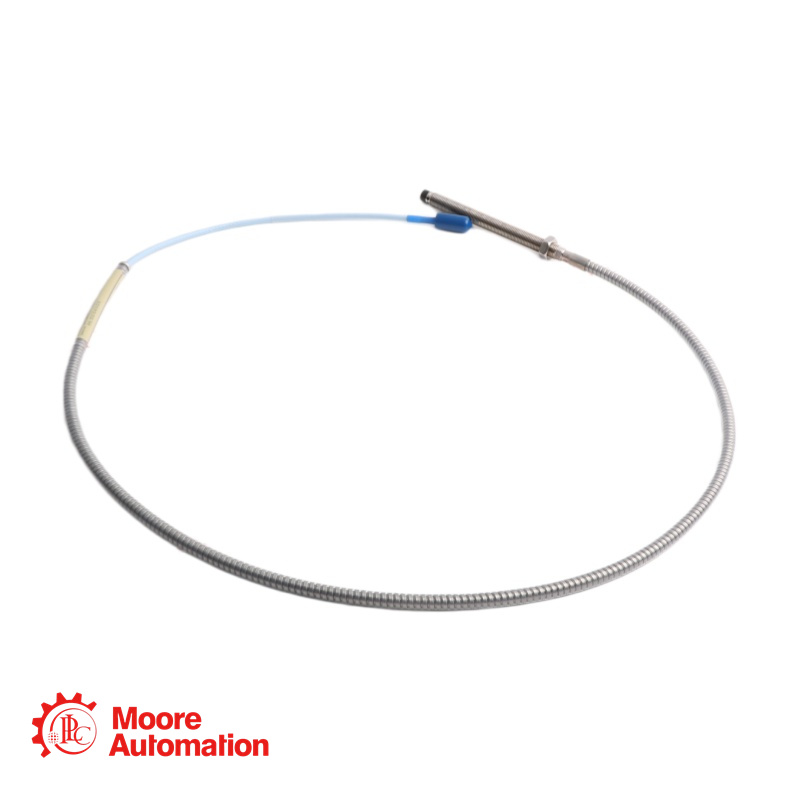

330102-00-40-10-02-05 โพรบตรวจจับระยะใกล้

330102-00-40-10-02-05 เป็นโพรบวัดระยะใกล้แบบติดตั้งมาตรฐานจากซีรีส์ 3300 XL ขนาด 8 มม. ออกแบบมาเพื่อใช้ในการวัดการสั่นสะเทือนและตำแหน่งในเครื่องจักรหมุน เช่น เครื่องจักรที่มีแบริ่งฟิล์มของเหลว คอมเพรสเซอร์ ปั๊ม และกังหัน

หัววัดนี้มีเกลียวขนาด 1/4-28 UNF และเป็นส่วนหนึ่งของระบบทรานสดิวเซอร์ตรวจจับระยะใกล้ 3300 XL ขนาด 8 มม. ซึ่งให้ประสิทธิภาพขั้นสูงในระบบทรานสดิวเซอร์ตรวจจับระยะใกล้แบบกระแสไหลวน ระบบนี้เป็นไปตามมาตรฐาน API 670 ของสถาบันปิโตรเลียมแห่งอเมริกาอย่างครบถ้วนในด้านการกำหนดค่าทางกล ช่วงเชิงเส้น ความแม่นยำ และความเสถียรของอุณหภูมิ

330102-00-40-10-02-05 รายละเอียด

หมายเลขชิ้นส่วน: 330102-00-40-10-02-05
รุ่นพื้นฐาน: 330102 - 3300 XL หัววัดขนาด 8 มม. แบบติดตั้งมาตรฐาน เกลียว 1/4-28 UNF ไม่มีฉนวนหุ้ม
ความยาวก่อนเกลียว (AA): 00: 0.0 นิ้ว
ความยาวโดยรวมของตัวเรือน (BB):40: 4.0 นิ้ว
ความยาวสายเคเบิลทั้งหมด (CC):10: 1.0 เมตร (3.3 ฟุต)
ขั้วต่อและประเภทสายเคเบิล (DD): 02: ขั้วต่อ ClickLoc™ โคแอกเชียลขนาดเล็ก สายเคเบิลมาตรฐาน
การอนุมัติจากหน่วยงาน (EE):05: การอนุมัติหลายรายการ (CSA, ATEX, IECEx)
ชนิดเกลียว: 1/4-28 UNF
เกราะ: ไม่มีเกราะ
รูปแบบการติดตั้ง: ติดตั้งด้านหน้าแบบมาตรฐาน
ช่วงเชิงเส้น: 2.0 มม. (80 มิล) จากระยะประมาณ 0.25 ถึง 2.3 มม. (10 ถึง 90 มิล) จากเป้าหมาย (-1 ถึง -17 โวลต์ดีซี)
ระยะห่างที่แนะนำ: 1.27 มม. (50 มิล) [ประมาณ -9 โวลต์ดีซี] สำหรับการสั่นสะเทือนในแนวรัศมี
ค่าตัวคูณมาตราส่วนเฉลี่ย: 7.87 V/mm (200 mV/mil)
ความเข้ากันได้ของความยาวระบบ: ออกแบบมาเพื่อใช้กับเซ็นเซอร์ Proximitor ที่เข้ากันได้ (ความยาวสายเคเบิลของโพรบ + สายเคเบิลต่อขยาย = ความยาวรวมของระบบ)
ค่าตัวประกอบมาตราส่วนเพิ่มขึ้น (ISF): 7.87 V/mm (200 mV/mil) ±5% สำหรับระบบ 5 เมตร ในช่วงอุณหภูมิ 0°C ถึง +45°C; ±6.5% สำหรับระบบ 9 เมตร
ค่าเบี่ยงเบนจากเส้นตรงที่เหมาะสมที่สุด (DSL): น้อยกว่า ±0.025 มม. (±1 มิล) สำหรับระบบ 5 เมตร ในช่วงอุณหภูมิ 0°C ถึง +45°C
วัสดุของหัววัด: โพลีฟีนิลีนซัลไฟด์ (PPS)
วัสดุตัวเรือนหัววัด: สแตนเลส AISI 303 หรือ 304
สายโพรบ: 75 โอห์ม แบบไตรแอกเซียล หุ้มฉนวน FEP

330102-00-40-10-02-05

คำถามที่พบบ่อย (FAQ)

ถาม: หัววัดนี้ใช้เกลียวชนิดใด?
เอ: ใช้เกลียวขนาด 1/4-28 UNF

ถาม: ตัวเลือกการอนุมัติจากหน่วยงาน "-05" หมายความว่าอย่างไร?
เอ: ตัวเลือก "-05" บ่งชี้ว่าหัววัดนี้ได้รับการรับรองสำหรับการใช้งานในพื้นที่อันตรายหลายประเภท รวมถึง CSA สำหรับอเมริกาเหนือ และ ATEX และ IECEx สำหรับการใช้งานในระดับสากล ได้รับการอนุมัติให้ใช้ในงานที่มีความปลอดภัยโดยเนื้อแท้ (ia) และไม่ก่อให้เกิดประกายไฟ (nA/ec)

ถาม: แรงบิดสูงสุดที่แนะนำสำหรับการติดตั้งหัววัดนี้คือเท่าใด?
เอ: แรงบิดสูงสุดที่แนะนำสำหรับหัววัดแบบติดตั้งด้านหน้ามาตรฐานคือ 11.2 นิวตันเมตร (100 นิ้วปอนด์) ควรขันเกลียวสามเกลียวแรกด้วยแรงบิดเพียง 7.5 นิวตันเมตร (66 นิ้วปอนด์) การขันเกินค่าเหล่านี้อาจทำให้หัววัดเสียหายได้

ถาม: สายเคเบิลทั้งหมดของโพรบนี้มีความยาวเท่าไร?
เอ: ความยาวสายเคเบิลทั้งหมดคือ 1.0 เมตร (3.3 ฟุต) ตามที่ระบุไว้ในตัวเลือก "10"

ถาม: หัววัดนี้ใช้ขั้วต่อแบบใด?
เอ: อุปกรณ์นี้ใช้ขั้วต่อโคแอกเชียลขนาดเล็ก ClickLoc™ ที่ทำจากทองเหลืองชุบทอง ขั้วต่อนี้จะล็อคเข้าที่ด้วยเสียง "คลิก" เมื่อขันให้แน่นด้วยมือ ป้องกันการคลายตัวจากแรงสั่นสะเทือน

ถาม: ขนาดเส้นผ่านศูนย์กลางเพลาขั้นต่ำที่แนะนำสำหรับการวัดการสั่นสะเทือนในแนวรัศมีคือเท่าใด
เอ: เส้นผ่านศูนย์กลางเพลาขั้นต่ำที่แนะนำคือ 76.2 มม. (3 นิ้ว) การวัดบนเพลาที่มีขนาดเล็กกว่านี้โดยทั่วไปจะส่งผลให้ค่าตัวคูณมาตราส่วนเปลี่ยนแปลงไป
