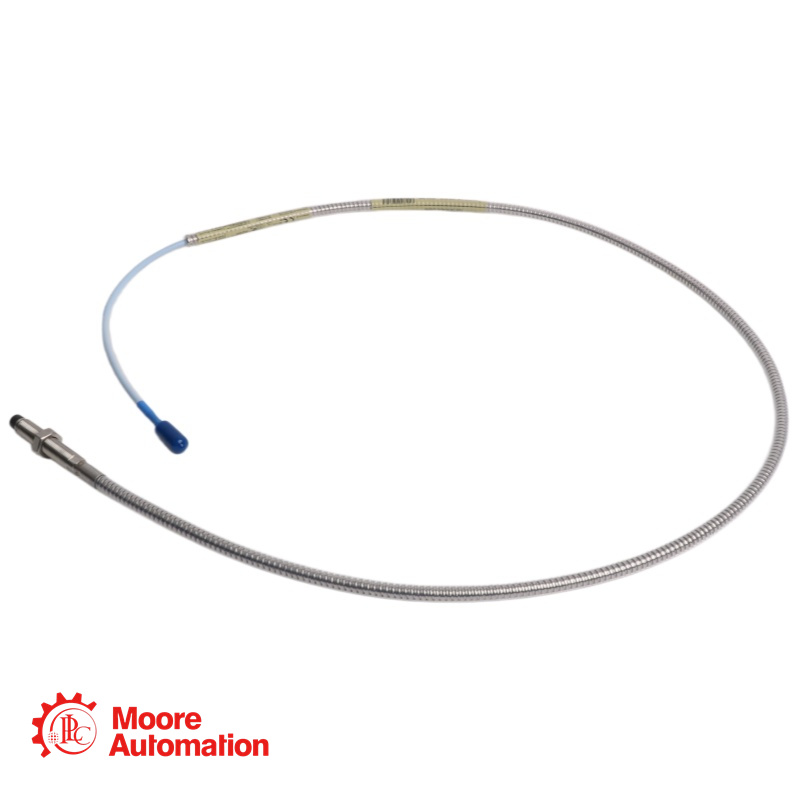

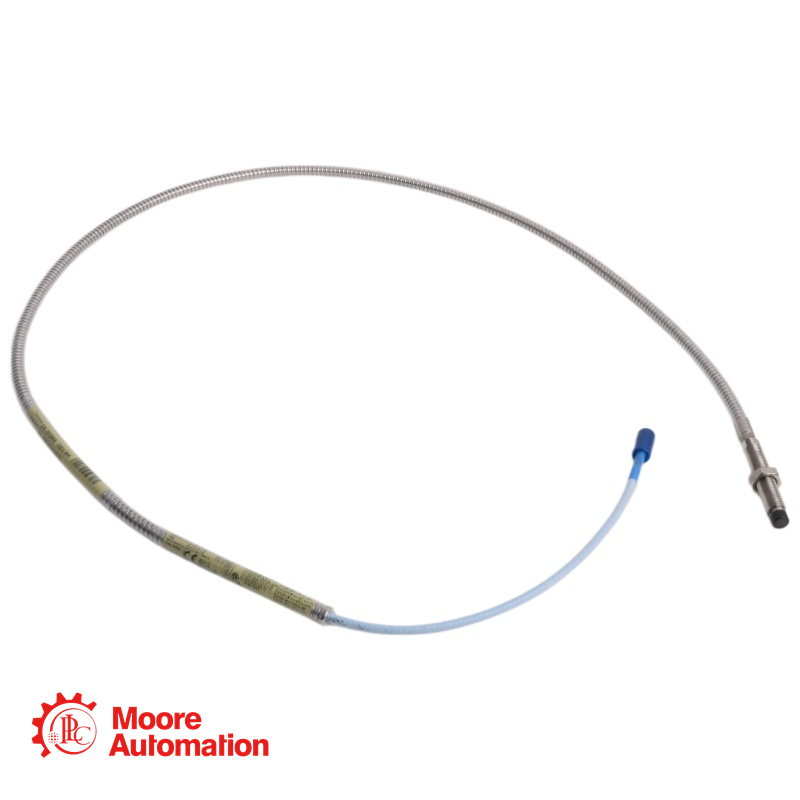

หัววัด 3300 XL ขนาด 8 มม. เกลียว 3/8-24 UNF พร้อมเกราะป้องกัน
ยี่ห้อ :
Bently Nevadaส่วนจำนวน :
330102-00-20-05-02-00น้ำหนัก :
0.05 kgมิติ :
1.5x1.3x65cmประเทศต้นกำเนิด :
USAรหัส HS :
8537101190คำอธิบาย :
Proximity Probe
330102-00-20-05-02-00 เซ็นเซอร์วัดความใกล้เคียงแบบติดตั้งมาตรฐาน รุ่น 330102-00-20-05-02-00 จาก Bently Nevada 3300 XL ซีรีส์ 8 มม. เป็นเซ็นเซอร์กระแสไหลวนแบบไม่สัมผัส ออกแบบมาเพื่อวัดการสั่นสะเทือนของเพลา ตำแหน่งตามแนวแกน (แรงผลัก) การอ้างอิง Keyphasor และความเร็วในเครื่องจักรหมุน
หัววัดนี้เป็นส่วนหนึ่งของระบบทรานสดิวเซอร์แบบตรวจจับระยะใกล้ 3300 XL ขนาด 8 มม. ซึ่งเป็นไปตามมาตรฐาน API 670 ของสถาบันปิโตรเลียมแห่งอเมริกาอย่างครบถ้วนในด้านการกำหนดค่าทางกล ช่วงเชิงเส้น ความแม่นยำ และความเสถียรของอุณหภูมิ
หัววัดนี้มีตัวเรือนสแตนเลสสตีลที่แข็งแรงทนทานและปลายทำจาก PPS (โพลีฟีนิลีนซัลไฟด์) จึงมั่นใจได้ถึงความทนทานในสภาพแวดล้อมทางอุตสาหกรรมที่รุนแรง ตัวเลือกการอนุมัติจากหน่วยงาน "-00" บ่งชี้ว่าหัววัดนี้ไม่ได้รับการรับรองสำหรับการใช้งานในพื้นที่อันตราย
ข้อมูลจำเพาะ: 330102-00-20-05-02-00 หมายเลขชิ้นส่วน AA-BB-CC-DD-EE | |
พารามิเตอร์ | ข้อกำหนด |
รุ่นพื้นฐาน | 330102 |
ประเภทโพรบ | หัววัด 3300 XL ขนาด 8 มม. เกลียว 3/8-24 UNF พร้อมเกราะป้องกัน |
ความยาวแบบไม่ทำเกลียว (ตัวเลือก A) | 0.0 นิ้ว |
ความยาวโดยรวมของเคส (ตัวเลือก B) | 2.0 นิ้ว |
ความยาวรวม (ตัวเลือก C) | 0.5 เมตร (1.6 ฟุต) |
ประเภทขั้วต่อและสายเคเบิล (ตัวเลือก D) | 02: ขั้วต่อโคแอกเชียลขนาดเล็ก ClickLoc สำหรับสายเคเบิลมาตรฐาน |
การอนุมัติจากหน่วยงาน (ตัวเลือก E) | 00: ไม่จำเป็น |
ข้อกำหนดทางไฟฟ้า พารามิเตอร์ ข้อกำหนด ประเภทเกลียว 1/4-28 UNF เกราะ ปราศจากเกราะป้องกัน รูปแบบการติดตั้ง การติดตั้งด้านหน้าแบบมาตรฐาน ช่วงเชิงเส้น 2.0 มม. (80 มิล) จากระยะประมาณ 0.25 ถึง 2.3 มม. (10 ถึง 90 มิล) จากเป้าหมาย ช่วงแรงดันเอาต์พุต -1 โวลต์กระแสตรง ถึง -17 โวลต์กระแสตรง (ตรงกับช่วงเชิงเส้น) ปัจจัยมาตราส่วนเพิ่มขึ้น (ISF) 7.87 V/mm (200 mV/mil) ±5% (สำหรับระบบ 1-5 เมตร) การตอบสนองความถี่ 0 ถึง 10 kHz (+0, -3 dB) วัสดุปลายหัววัด โพลีฟีนิลีนซัลไฟด์ (PPS) วัสดุตัวเรือนหัววัด เหล็กกล้าไร้สนิม AISI 303 หรือ 304 สายโพรบ ตัวต้านทานแบบไตรแอกเซียล 75 โอห์ม หุ้มฉนวน FEP ประเภทตัวเชื่อมต่อ ขั้วต่อโคแอกเชียลขนาดเล็ก ClickLoc™ ทำจากทองเหลืองชุบทอง ช่วงอุณหภูมิ (การใช้งาน) มาตรฐาน -35°C ถึง +120°C (-31°F ถึง +248°F) ช่วงอุณหภูมิ (สำหรับการจัดเก็บ) -51°C ถึง +177°C (-60°F ถึง +350°F)
330905-00-09-10-02-00 คำถามที่พบบ่อย
ถาม: การตั้งค่าช่องว่างที่ถูกต้องสำหรับหัววัดนี้คือเท่าใด?
A: สำหรับการวัดการสั่นสะเทือนในแนวรัศมี ระยะห่างที่แนะนำคือ 1.27 มม. (50 มิล) ซึ่งสอดคล้องกับเอาต์พุตประมาณ -9 Vdc การตั้งค่านี้จะทำให้หัววัดอยู่ตรงกลางช่วงเชิงเส้น 2.0 มม. (80 มิล)
ถาม: ความยาวสูงสุดของการยึดเกลียวสำหรับเกลียวขนาด 1/4-28 คือเท่าใด?
A: ความยาวเกลียวที่แนะนำสูงสุดคือ 0.375 นิ้ว การใช้ความยาวเกินกว่านี้อาจทำให้เกิดการติดขัดระหว่างการติดตั้ง เมื่อเจาะและทำเกลียวรูยึดสำหรับหัววัดขนาด 1/4-28 แนะนำให้ใช้ดอกสว่านทำเกลียวเบอร์ 3 หรือใหญ่กว่า
ถาม: หัววัดนี้ได้รับการรับรองสำหรับการใช้งานในพื้นที่อันตรายหรือไม่?
A: ไม่ครับ ตัวเลือกการอนุมัติจากหน่วยงาน "-00" หมายความว่าหัววัดรุ่นนี้ไม่มีการอนุมัติสำหรับการใช้งานในพื้นที่อันตราย สำหรับการใช้งานในพื้นที่อันตราย จะต้องใช้รุ่นที่มีตัวเลือกการอนุมัติหลายประเภท "-05" ครับ
ถาม: สายเคเบิลทั้งหมดของโพรบนี้มีความยาวเท่าไร?
A: ความยาวสายเคเบิลทั้งหมดคือ 0.5 เมตร (1.6 ฟุต) ตามที่ระบุไว้ในตัวเลือก "05"
ถาม: แรงบิดสูงสุดที่แนะนำสำหรับการติดตั้งหัววัดนี้คือเท่าใด?
A: แรงบิดสูงสุดที่แนะนำสำหรับหัววัดแบบติดตั้งด้านหน้ามาตรฐานคือ 11.2 นิวตันเมตร (100 นิ้วปอนด์) ควรขันเกลียวสามเกลียวแรกด้วยแรงบิดเพียง 7.5 นิวตันเมตร (66 นิ้วปอนด์) การขันเกินค่าเหล่านี้อาจทำให้หัววัดเสียหายได้
