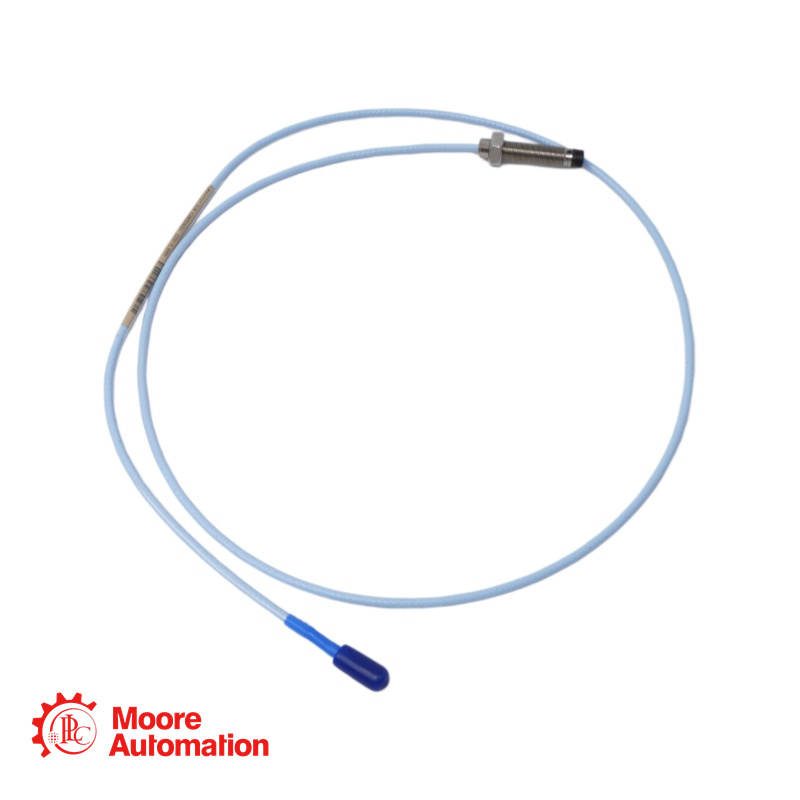

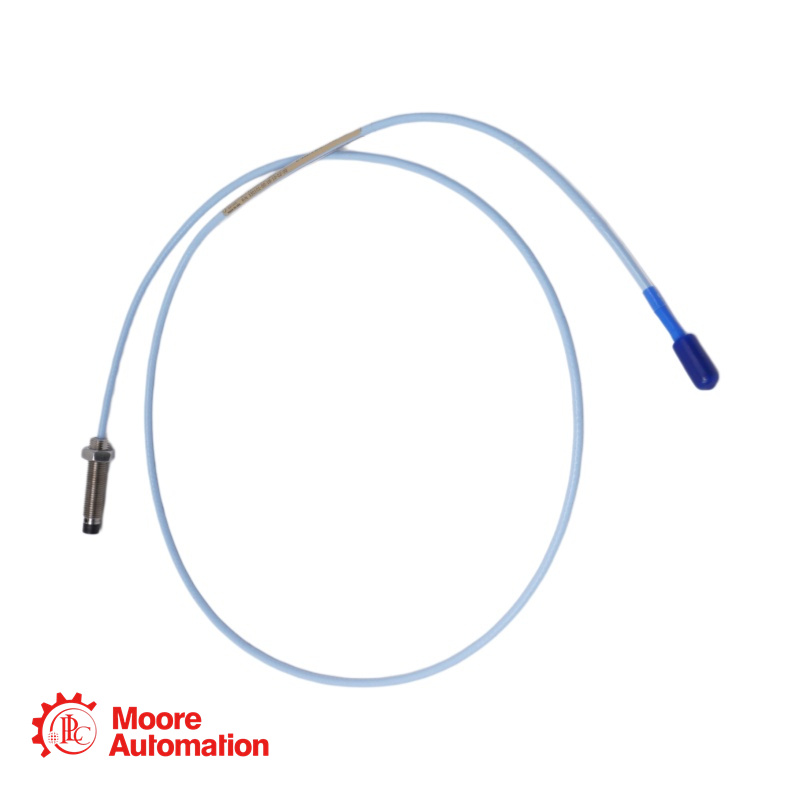

330101-00-16-10-11-RU NSv Probe

330101-00-16-10-11-RU เป็นโพรบวัดระยะใกล้แบบติดตั้งมาตรฐานจากซีรีส์ 3300 XL ขนาด 8 มม. ออกแบบมาเพื่อวัดการสั่นสะเทือนและตำแหน่งในเครื่องจักรหมุน เช่น เครื่องจักรแบริ่งฟิล์มของเหลว คอมเพรสเซอร์ ปั๊ม และกังหัน

หัววัดนี้มีเกลียวขนาด 3/8-24 UNF และเป็นส่วนหนึ่งของระบบทรานสดิวเซอร์ตรวจจับระยะใกล้ 3300 XL ขนาด 8 มม. ซึ่งให้ประสิทธิภาพขั้นสูงในระบบทรานสดิวเซอร์ตรวจจับระยะใกล้แบบกระแสไหลวน ระบบนี้เป็นไปตามมาตรฐาน API 670 ของสถาบันปิโตรเลียมแห่งอเมริกาอย่างครบถ้วนในด้านการกำหนดค่าทางกล ช่วงเชิงเส้น ความแม่นยำ และความเสถียรของอุณหภูมิ

ตัวเลือก "-RU" ที่แสดงการอนุมัติจากหน่วยงาน บ่งชี้ว่าหัววัดนี้ได้รับการรับรองสำหรับการใช้งานในรัสเซีย โดยต้องได้รับการอนุมัติสำหรับพื้นที่อันตรายที่เกี่ยวข้อง (โดยทั่วไปคือ EAC หรือมาตรฐานการรับรองอื่นๆ ของรัสเซีย)

330101-00-16-10-11-RU รายละเอียด

หมายเลขชิ้นส่วน: 330101-00-16-10-11-RU
รุ่นพื้นฐาน: 330101 - 3300 XL หัววัด 8 มม. แบบติดตั้งมาตรฐาน เกลียว 3/8-24 UNF ไม่มีฉนวนหุ้ม
ความยาวก่อนเกลียว (AA): 00: 0.0 นิ้ว
ความยาวโดยรวมของตัวเรือน (BB): 16: 1.6 นิ้ว
ความยาวสายเคเบิลทั้งหมด (CC):10: 1.0 เมตร (3.3 ฟุต)
ขั้วต่อและประเภทสายเคเบิล (DD): 11: ขั้วต่อโคแอกเชียลขนาดเล็ก ClickLoc™ พร้อมตัวป้องกันขั้วต่อ สายเคเบิล FluidLoc
การอนุมัติจากหน่วยงาน (EE): RU: การอนุมัติเฉพาะสำหรับรัสเซีย (EAC / EAC Ex)
ชนิดเกลียว: 3/8-24 UNF
เกราะ: ไม่มีเกราะ
รูปแบบการติดตั้ง: ติดตั้งด้านหน้าแบบมาตรฐาน
ช่วงเชิงเส้น: 2.0 มม. (80 มิล) จากระยะประมาณ 0.25 ถึง 2.3 มม. (10 ถึง 90 มิล) จากเป้าหมาย (-1 ถึง -17 โวลต์ดีซี)
ระยะห่างที่แนะนำ: 1.27 มม. (50 มิล) [ประมาณ -9 โวลต์ดีซี] สำหรับการสั่นสะเทือนในแนวรัศมี
ค่าตัวคูณมาตราส่วนเฉลี่ย: 7.87 V/mm (200 mV/mil)
สายโพรบ: 75 โอห์ม แบบไตรแอกเซียล หุ้มฉนวน FEP พร้อมโครงสร้าง FluidLoc
ช่วงอุณหภูมิ (การใช้งาน): -35°C ถึง +120°C (-31°F ถึง +248°F) มาตรฐาน
ช่วงอุณหภูมิ (สำหรับการจัดเก็บ): -51°C ถึง +177°C (-60°F ถึง +350°F)

330101-00-16-10-11-RU

คำถามที่พบบ่อย (FAQ)

ถาม: รหัสอนุมัติของหน่วยงาน "-RU" หมายถึงอะไร?
เอ: รหัส "-RU" แสดงว่าหัววัดนี้ได้รับการรับรองสำหรับการใช้งานในรัสเซีย โดยต้องได้รับการอนุมัติสำหรับการใช้งานในพื้นที่อันตรายที่เกี่ยวข้อง ซึ่งโดยทั่วไปจะรวมถึงการรับรอง EAC (Eurasian Conformity) และ EAC Ex สำหรับการใช้งานในบรรยากาศที่อาจเกิดการระเบิดได้

ถาม: สายเคเบิล FluidLoc (ตัวเลือก "11") มีวัตถุประสงค์อะไร?
เอ: สายเคเบิล FluidLoc ถูกออกแบบมาเพื่อป้องกันไม่ให้น้ำมันและของเหลวอื่นๆ รั่วไหลออกจากเครื่องจักรผ่านทางภายในสายเคเบิล สิ่งนี้มีความสำคัญอย่างยิ่งในงานที่สายเคเบิลลอดผ่านตัวเรือนเครื่องจักร และของเหลวในกระบวนการผลิตจะต้องถูกกักเก็บไว้เพื่อป้องกันการรั่วไหล

ถาม: ตัวป้องกันขั้วต่อมีจุดประสงค์อะไร?
เอ: ตัวป้องกันหัวต่อช่วยป้องกันสิ่งแวดล้อมรอบจุดเชื่อมต่อระหว่างโพรบและสายต่อขยาย ป้องกันความชื้น น้ำมัน และสิ่งปนเปื้อนอื่นๆ ไม่ให้เข้าไปในหัวต่อ ClickLoc™ ซึ่งอาจทำให้คุณภาพสัญญาณลดลงและทำให้เกิดข้อผิดพลาดในการวัดได้

ถาม: ควรตั้งค่าช่องว่าง (gap) ของหัววัดนี้อย่างไรจึงจะถูกต้อง?
เอ: สำหรับการวัดการสั่นสะเทือนในแนวรัศมี แนะนำให้ตั้งค่าช่องว่างไว้ที่ 1.27 มม. (50 มิล) ซึ่งสอดคล้องกับเอาต์พุตประมาณ -9 Vdc การตั้งค่านี้จะทำให้หัววัดอยู่ตรงกลางช่วงเชิงเส้น 2.0 มม. (80 มิล)

ถาม: ขนาดเส้นผ่านศูนย์กลางเพลาขั้นต่ำที่แนะนำสำหรับการวัดการสั่นสะเทือนในแนวรัศมีคือเท่าใด
เอ: เส้นผ่านศูนย์กลางเพลาขั้นต่ำที่แนะนำคือ 76.2 มม. (3 นิ้ว) การวัดบนเพลาที่มีขนาดเล็กกว่านี้โดยทั่วไปจะส่งผลให้ค่าตัวคูณมาตราส่วนเปลี่ยนแปลงไป

ถาม: หัววัดนี้ใช้ขั้วต่อแบบใด?
เอ: อุปกรณ์นี้ใช้ขั้วต่อโคแอกเชียลขนาดเล็ก ClickLoc™ ที่ทำจากทองเหลืองชุบทอง ขั้วต่อนี้จะล็อคเข้าที่ด้วยเสียง "คลิก" เมื่อขันให้แน่นด้วยมือ ป้องกันการคลายตัวจากแรงสั่นสะเทือน
