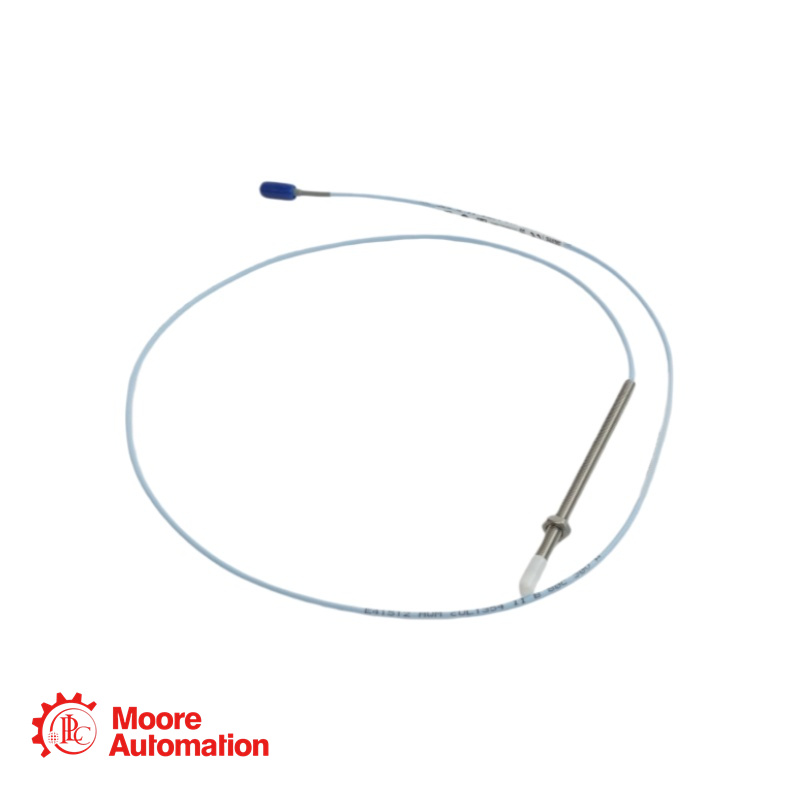

3300 NSv Proximity Probe 330901-00-10-02-00-02 – Bently Nevada

พารามิเตอร์

ข้อกำหนด

หมายเลขรุ่น

330901-00-10-02-00-02

ยี่ห้อ/รุ่น

โพรบตรวจจับระยะใกล้ Bently Nevada 3300 NSV

ประเภทโพรบ

ฐานยึดมาตรฐาน เกลียว 1/4-28 UNF ไร้เกราะ

ความยาวส่วนที่ยังไม่ได้ทำเกลียว (A)

00 – 0.0 นิ้ว (ต่ำสุด: 0.0 นิ้ว / สูงสุด: 9.2 นิ้ว โดยเพิ่มขึ้นทีละ 0.1 นิ้ว)

ความยาวโดยรวมของเคส (B)

10 – 1.0 นิ้ว (ต่ำสุด: 0.8 นิ้ว / สูงสุด: 9.9 นิ้ว โดยเพิ่มขึ้นทีละ 0.1 นิ้ว)

ความยาวสายเคเบิลทั้งหมด (C)

02 – 1.0 เมตร (39 นิ้ว)

ตัวเลือกขั้วต่อและสายเคเบิล (D)

00 – สายเคเบิลมาตรฐานพร้อมหัวต่อ ClickLoc (ไม่มีตัวป้องกันหัวต่อ)

ตัวเลือกการอนุมัติจากหน่วยงาน (E)

02 – ไม่จำเป็น (ไม่ได้รับการอนุมัติ)

ขนาดเกลียว

1/4-28 UNF-2A

วัสดุปลายหัววัด

โพลีฟีนิลีนซัลไฟด์ (PPS)

วัสดุตัวเรือนหัววัด

เหล็กกล้าไร้สนิม AISI 304

ประเภทสายเคเบิล

สายโคแอกเซียล 75 โอห์ม หุ้มฉนวน FEP

ประเภทตัวเชื่อมต่อ

ClickLoc ทองเหลืองชุบทอง (ตัวเชื่อมต่อโคแอกเชียลขนาดเล็ก)

อุณหภูมิใช้งาน (โพรบ)

-52°C ถึง +177°C (-62°F ถึง +351°F)

ความแข็งแรงดึงสูงสุด

220 นิวตัน (50 ปอนด์) ที่ตัวเรือนหัววัดถึงสายเคเบิล

แรงบิดที่แนะนำ

ขันให้แน่นด้วยมือ (แรงบิดสูงสุด 0.56 นิวตันเมตร / 5 นิ้วปอนด์)

รัศมีโค้งขั้นต่ำ

25.4 มม. (1.0 นิ้ว)

ความเข้ากันได้ของระบบ

เซ็นเซอร์ตรวจจับระยะใกล้ 3300 XL NSv และสายต่อขยาย 3300 NSv

หมายเลขชิ้นส่วน 330901-00-10-02-00-02 หมายถึงอะไร?

นี่คือโพรบ NSv รุ่น 3300 แบบติดตั้งมาตรฐาน แต่ละส่วนกำหนดตัวเลือกเฉพาะ:
330901: รุ่นพื้นฐาน – เกลียว 1/4-28 UNF ไม่มีเกราะป้องกัน
00: ความยาวส่วนที่ไม่มีดอกยาง = 0.0 นิ้ว
10: ความยาวโดยรวมของตัวเรือน = 1.0 นิ้ว
02: ความยาวสายเคเบิลทั้งหมด = 1.0 เมตร
00: ตัวเลือกหัวต่อ – สายเคเบิลมาตรฐานพร้อมหัวต่อ ClickLoc (ไม่มีตัวป้องกันหัวต่อ)
02: การอนุมัติจากหน่วยงาน – ไม่จำเป็น (ไม่ได้รับการอนุมัติ)

โพรบ NSV แบบติดตั้งมาตรฐานและแบบติดตั้งกลับด้านแตกต่างกันอย่างไร?

หัววัดแบบติดตั้งมาตรฐาน (330901–330910) ออกแบบมาสำหรับการติดตั้งแบบทั่วไปผ่านตัวเครื่อง โดยให้สายเคเบิลออกจากตัวเครื่องไปในทิศทางตรงข้ามกับเป้าหมาย หัววัดแบบติดตั้งกลับด้าน (330906, 330907) ออกแบบมาสำหรับการติดตั้งที่ต้องเสียบหัววัดจากด้านตรงข้าม โดยให้สายเคเบิลออกจากตัวเครื่องไปยังเป้าหมาย หัววัดแบบติดตั้งกลับด้านไม่มีรุ่นหุ้มเกราะหรือตัวป้องกันขั้วต่อให้เลือก

สามารถใช้โพรบนี้กับระบบ RAM 3300 ที่มีอยู่แล้วได้หรือไม่?

ใช่แล้ว หัววัดและสายต่อขยายรุ่น 3300 NSv นั้นเข้ากันได้ทั้งทางกลและทางไฟฟ้า และสามารถใช้แทนกันได้กับหัววัดระยะใกล้และสายต่อขยายรุ่น 3300 RAM รุ่นก่อนหน้าของ Bently Nevada สำหรับการอัปเกรดระบบอย่างสมบูรณ์ ควรเปลี่ยนเซ็นเซอร์ Proximitor® เป็นรุ่น 3300 XL NSv ด้วยเช่นกัน

ควรตั้งค่าช่องว่างเท่าใดสำหรับหัววัดนี้?

เมื่อใช้ร่วมกับเซ็นเซอร์ 3300 XL NSv Proximitor® และสายต่อขยายที่เหมาะสม การตั้งค่าช่องว่างที่แนะนำคือ 1.0 มม. (40 มิล) ซึ่งจะวางตำแหน่งโพรบไว้ตรงกลางช่วงเชิงเส้น 1.5 มม. (60 มิล)

ความยาวสูงสุดของเกลียวที่สามารถยึดกับหัววัดขนาด 1/4-28 ได้คือเท่าไร?

ความยาวการยึดเกลียวสูงสุดที่แนะนำคือ 0.375 นิ้ว (1.5 เท่าของเส้นผ่านศูนย์กลางเกลียวที่ระบุ) การใช้ความยาวเกินกว่านี้อาจทำให้เกิดการติดขัดระหว่างการติดตั้ง
