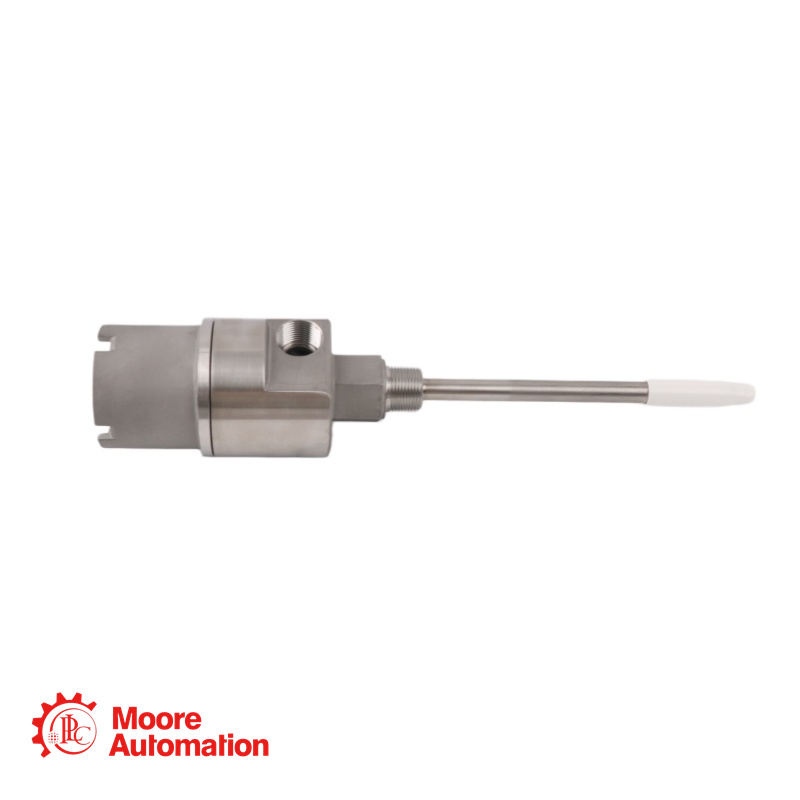

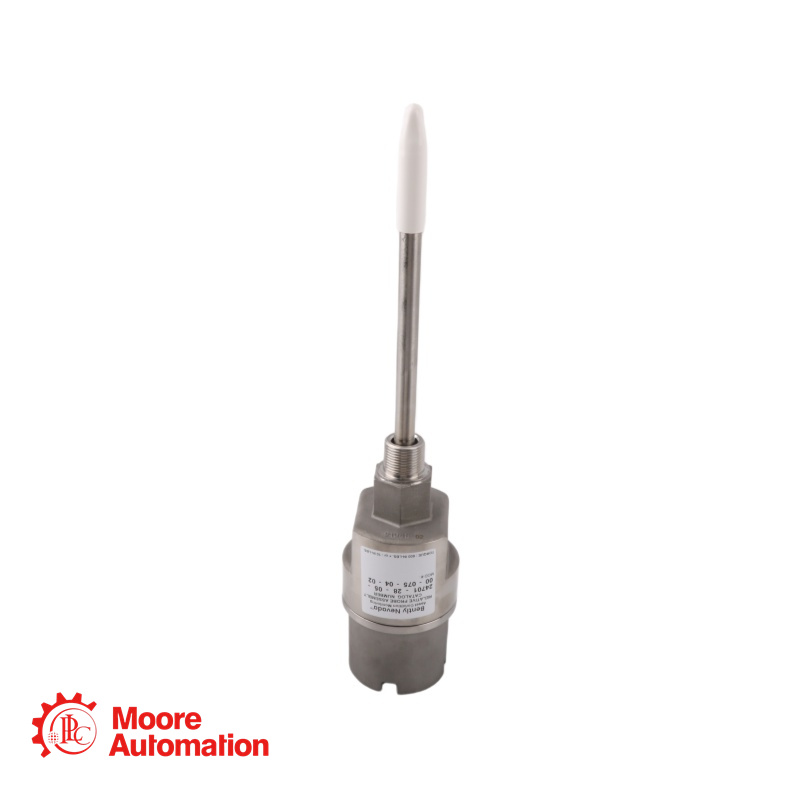

24701-28-10-00-040-00-02 ชุดเรือนหัววัดระยะใกล้ – Bently Nevada

พารามิเตอร์

ข้อกำหนด

หมายเลขรุ่น

24701-28-10-00-040-00-02

ยี่ห้อ/รุ่น

เบนท์ลีย์ เนวาดาดชุดประกอบตัวเรือนโพรบตรวจจับระยะใกล้ 24701

วัสดุสำหรับที่อยู่อาศัย

เหล็กกล้าไร้สนิม 303ตัวเรือนหุ้มด้วยสแตนเลส 304

ตัวเลือกการตรวจสอบ (A)

28 – หัววัด 3300 XL ขนาด 8 มม. พร้อมตัวเลือกการใช้งานในพื้นที่อันตราย

ความยาวสายเคเบิลของหัววัด (B)

10 – 1.0 เมตร (39 นิ้ว)

อะแดปเตอร์ยึด (C)

00 – ไม่ต้องใช้อะแดปเตอร์ยึด (ติดตั้งโดยตรง)

การแทรกซึมของหัววัด (D)

040 – 4.0 นิ้ว (102 มม.) (ขั้นต่ำ: 1.0 นิ้ว สั่งซื้อเพิ่มทีละ 0.1 นิ้ว)

ตัวเลือกอุปกรณ์ (E)

00 – ไม่รวมอุปกรณ์ประกอบ (ปลั๊กสองตัวและแหวนรองสองตัว)

เกลียวสำหรับติดตั้ง (F)

02 – 3/4-14 NPT

น้ำหนักที่อยู่อาศัย

น้ำหนักโดยทั่วไป 1.8 กก. (4.1 ปอนด์) โดยไม่รวมอุปกรณ์ประกอบ

ระดับความแข็งแรงของโครงสร้าง

มาตรฐาน CSA ประเภท 4; ป้องกันการระเบิดสำหรับพื้นที่อันตราย

อุณหภูมิในการทำงาน

-50°C ถึง +80°C (T4) / -50°C ถึง +40°C (T5)

การปฏิบัติตามกฎระเบียบ

เป็นไปตามมาตรฐาน RoHS และ API 670

หมายเลขชิ้นส่วน 24701-28-10-00-040-00-02 หมายถึงอะไร?

นี่คือชุดประกอบตัวเรือนสแตนเลส 24701 แต่ละส่วนแสดงถึงตัวเลือกเฉพาะ:
24701: รุ่นพื้นฐาน – ตัวเรือนสแตนเลสพร้อมปลอกสแตนเลส 304
28: ตัวเลือกหัววัด – หัววัด 3300 XL ขนาด 8 มม. พร้อมการรับรองสำหรับพื้นที่อันตรายที่เลือกได้
10: ความยาวสายเคเบิลของหัววัด – 1.0 เมตร (39 นิ้ว)
00: อะแดปเตอร์ยึด (C) – ไม่มี (ติดตั้งโดยตรง)
040: ระยะการทะลุทะลวงของหัววัด (D) – 4.0 นิ้ว (102 มม.)
00: ตัวเลือกอุปกรณ์ติดตั้ง – ไม่มีอุปกรณ์ติดตั้ง (มีปลั๊กสองตัวและแหวนรองสองตัวให้)

02: เกลียวสำหรับติดตั้ง – 3/4-14 NPT

โครงสร้างตัวเรือนนี้กันระเบิดได้หรือไม่?

ใช่แล้ว ตัวเรือนรุ่น 24701 เมื่อใช้ร่วมกับอุปกรณ์ป้องกันการระเบิดที่เหมาะสม (ตัวเลือก E:01, E:02 หรือ E:04) และวิธีการเดินสายไฟที่ได้รับการรับรอง จะได้รับการรับรองจาก CSA ว่าป้องกันการระเบิดได้สำหรับพื้นที่อันตรายประเภท Class I, Division 1 และ 2 รุ่นนี้ (E:00) ไม่มีอุปกรณ์ติดตั้งมาให้ ทำให้ผู้ใช้สามารถเพิ่มอุปกรณ์ติดตั้งที่ได้รับการรับรองของตนเองเพื่อรักษาคุณสมบัติการป้องกันการระเบิดไว้ได้

ค่าการทะลุทะลวงสูงสุด (C + D) สำหรับตัวเรือนนี้เมื่อใช้สายโพรบยาว 1.0 เมตร คือเท่าใด

สำหรับสายเคเบิลโพรบยาว 1.0 เมตร (ตามที่กำหนดค่าไว้ในรุ่นนี้) ขนาดรวม C + D สูงสุดคือ 742 มม. (29.2 นิ้ว) เนื่องจากรุ่นนี้ไม่มีอะแดปเตอร์แบบมีขาตั้ง (C=00) ระยะการสอดเข้าไปจึงอยู่ที่ 4.0 นิ้ว (102 มม.) ซึ่งอยู่ในช่วงการทำงานที่ปลอดภัย หากระยะการสอดเข้าไปเกิน 12 นิ้ว (305 มม.) แนะนำให้ใช้ปลอกรองรับเพิ่มเติม

อุปกรณ์ท่อร้อยสายไฟแบบใดบ้างที่จำเป็นสำหรับการติดตั้งแบบป้องกันการระเบิด?

สำหรับการติดตั้งอุปกรณ์ป้องกันการระเบิดที่ได้รับการรับรองจาก CSA คุณต้องใช้อุปกรณ์เชื่อมต่อที่รักษาความสมบูรณ์ในการป้องกันการระเบิดของตัวตู้ ตัวเลือกต่างๆ ได้แก่:
E:01 – ข้อต่อกันระเบิดขนาด 3/4-14 NPT หนึ่งตัว + จุกปิดหนึ่งตัว
E:02 – ข้อต่อกันระเบิดขนาด 3/4-14 NPT จำนวน 2 ชิ้น
E:04 – ปลั๊ก 3/4-14 NPT หนึ่งตัว (สำหรับการติดตั้งโดยใช้ท่อร้อยสายไฟแบบปิดผนึก)
รุ่นนี้ (E:00) จำหน่ายโดยไม่มีอุปกรณ์ประกอบ และผู้ใช้ต้องจัดหาอุปกรณ์ประกอบที่ได้รับการรับรองที่เหมาะสมด้วยตนเอง

ฉันสามารถใช้ตัวเรือนนี้กับหัววัด 3300 XL NSv หรือ 3300 XL 11 มม. ได้หรือไม่?

ใช่แล้ว ตัวเรือนรุ่น 24701 รองรับหัววัดหลายประเภท ตัวเลือก A: 26, 27, 31, 32 สำหรับหัววัด 3300 XL NSv; ตัวเลือก A: 29, 30, 35, 36 สำหรับหัววัด 3300 XL ขนาด 11 มม. รุ่นนี้ใช้ตัวเลือก “28” ซึ่งระบุหัววัด 3300 XL ขนาด 8 มม. พร้อมการรับรองที่เลือกได้
