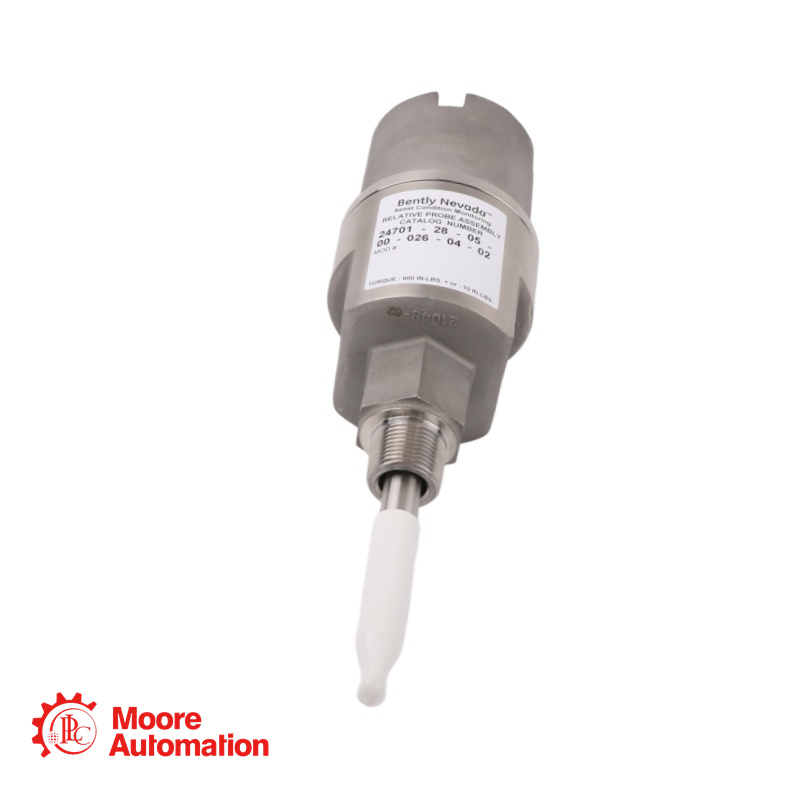

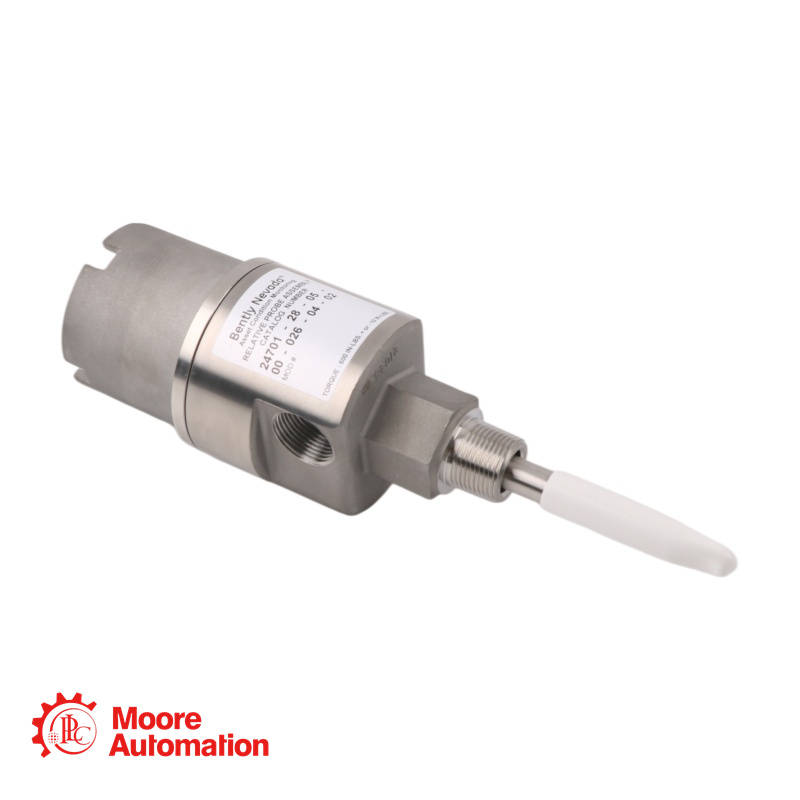

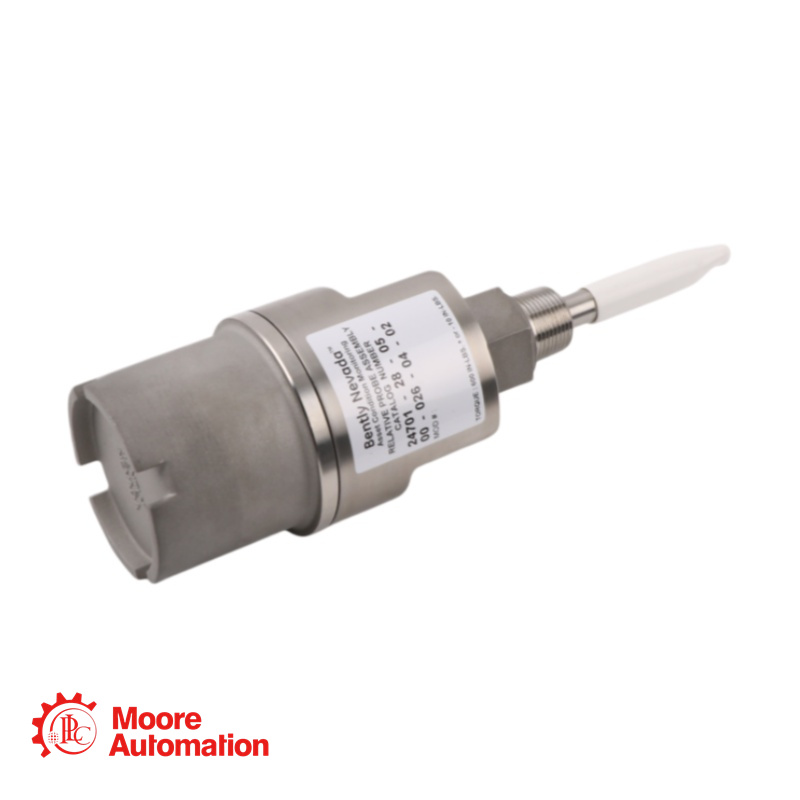

24701-28-05-05-105-03-02 ชุดเรือนหัววัดระยะใกล้ – Bently Nevada

พารามิเตอร์

ข้อกำหนด

หมายเลขรุ่น

24701-28-05-05-105-03-02

ยี่ห้อ/รุ่น

ชุดเรือนหัววัดระยะใกล้ Bently Nevada 24701

วัสดุสำหรับที่อยู่อาศัย

เหล็กกล้าไร้สนิม 303 ตัวเรือนหุ้มด้วยสแตนเลส 304

ตัวเลือกการตรวจสอบ (A)

28 – หัววัด 3300 XL ขนาด 8 มม. พร้อมตัวเลือกการใช้งานในพื้นที่อันตราย

ความยาวสายเคเบิลของหัววัด (B)

05 – 0.5 เมตร (20 นิ้ว)

อะแดปเตอร์ยึด (C)

05 – 2.5 นิ้ว (64 มม.) *(ขั้นต่ำ: 1.5 นิ้ว / ขั้นสูงสุด: 7.5 นิ้ว สั่งซื้อเพิ่มทีละ 0.5 นิ้ว)*

การแทรกซึมของหัววัด (D)

105 – 10.5 นิ้ว (267 มม.) (ขั้นต่ำ: 1.0 นิ้ว สั่งซื้อเพิ่มทีละ 0.1 นิ้ว)

ตัวเลือกอุปกรณ์ (E)

03 – ปลั๊ก 3/4-14 NPT หนึ่งตัว + ตัวลดขนาด 3/4-14 เป็น 1/2-14 NPT หนึ่งตัว + ตัวยึดซีลสายเคเบิล

เกลียวสำหรับติดตั้ง (F)

02 – 3/4-14 NPT (จำเป็นต้องใช้เมื่อสั่งซื้ออะแดปเตอร์แบบมีขาตั้ง)

น้ำหนักที่อยู่อาศัย

น้ำหนักโดยทั่วไป 1.8 กก. (4.1 ปอนด์) โดยไม่รวมอุปกรณ์ประกอบ

ระดับความแข็งแรงของโครงสร้าง

มาตรฐาน CSA ประเภท 4; ป้องกันการระเบิดสำหรับพื้นที่อันตราย

อุณหภูมิในการทำงาน

-50°C ถึง +80°C (T4) / -50°C ถึง +40°C (T5)

หมายเลขชิ้นส่วน 24701-28-05-05-105-03-02 หมายถึงอะไร?

นี่คือชุดประกอบตัวเรือนสแตนเลส 24701 แต่ละส่วนแสดงถึงตัวเลือกเฉพาะ:
24701: รุ่นพื้นฐาน – ตัวเรือนสแตนเลสพร้อมปลอกสแตนเลส 304
28: ตัวเลือกหัววัด – หัววัด 3300 XL ขนาด 8 มม. พร้อมการรับรองสำหรับพื้นที่อันตรายที่เลือกได้
05: ความยาวสายเคเบิลของหัววัด – 0.5 เมตร (20 นิ้ว)
05: อะแดปเตอร์ยึด (C) – 2.5 นิ้ว (64 มม.)
105: ความลึกในการทะลุทะลวงของหัววัด (D) – 10.5 นิ้ว (267 มม.)
03: ตัวเลือกอุปกรณ์เชื่อมต่อ – ปลั๊ก 3/4-14 NPT + ตัวลดขนาดเป็น 1/2-14 NPT + ตัวยึดซีลสายเคเบิล
02: เกลียวสำหรับติดตั้ง – 3/4-14 NPT

ความแตกต่างระหว่างซีรี่ส์ตัวเรือน 24701 และ 21000 คืออะไร?

ความแตกต่างหลักอยู่ที่วัสดุ รุ่น 24701 มีตัวเรือนทำจากสแตนเลส 303 ซึ่งทนทานต่อการกัดกร่อนได้ดีเยี่ยม เหมาะสำหรับสภาพแวดล้อมทางเคมีที่รุนแรง ทางทะเล และนอกชายฝั่ง ในขณะที่รุ่น 21000 ใช้ตัวเรือนอะลูมิเนียม ซึ่งมีน้ำหนักเบากว่าและเหมาะสำหรับการใช้งานทั่วไป ทั้งสองรุ่นมีใบรับรองการป้องกันการระเบิด

โครงสร้างตัวเรือนนี้กันระเบิดได้หรือไม่?

ใช่แล้ว เมื่อสั่งซื้อพร้อมอุปกรณ์ป้องกันการระเบิด (E:01, E:02 หรือ E:04) และตัวเรือนที่ได้รับการรับรองจาก CA จะได้รับการรับรองจาก CSA ว่าป้องกันการระเบิดได้สำหรับพื้นที่อันตราย Class I, Division 1 และ 2 รุ่นเฉพาะ 24701-28-05-05-105-03-02 มีอุปกรณ์ตัวเลือก 03 ซึ่งเข้ากันได้กับการติดตั้งแบบป้องกันการระเบิดเมื่อรวมกับการรับรองที่เหมาะสม

ค่าการทะลุทะลวงสูงสุดของหัววัด (C + D) สำหรับตัวเรือนนี้คือเท่าใด

สำหรับสายโพรบยาว 0.5 เมตร (ตามที่กำหนดค่าไว้ในรุ่นนี้) ขนาดรวม C + D สูงสุดคือ 343 มม. (13.5 นิ้ว) หากต้องการเจาะลึกเกิน 12 นิ้ว (305 มม.) ขอแนะนำให้ใช้ปลอกรองรับเพิ่มเติม (เช่น หมายเลขชิ้นส่วน 37948-01) เพื่อป้องกันการสั่นสะเทือน

ฉันสามารถใช้ตัวเรือนนี้กับหัววัด 3300 XL NSv หรือ 3300 XL 11 มม. ได้หรือไม่?

ใช่แล้ว ตัวเรือนรุ่น 24701 รองรับหัววัดหลายประเภท ตัวเลือก A: 26, 27, 31, 32 สำหรับหัววัด 3300 XL NSv; ตัวเลือก A: 29, 30, 35, 36 สำหรับหัววัด 3300 XL ขนาด 11 มม. ตัวเลือกเฉพาะ “28” ในรุ่นนี้ หมายถึงหัววัด 3300 XL ขนาด 8 มม. ที่สามารถเลือกการรับรองได้
