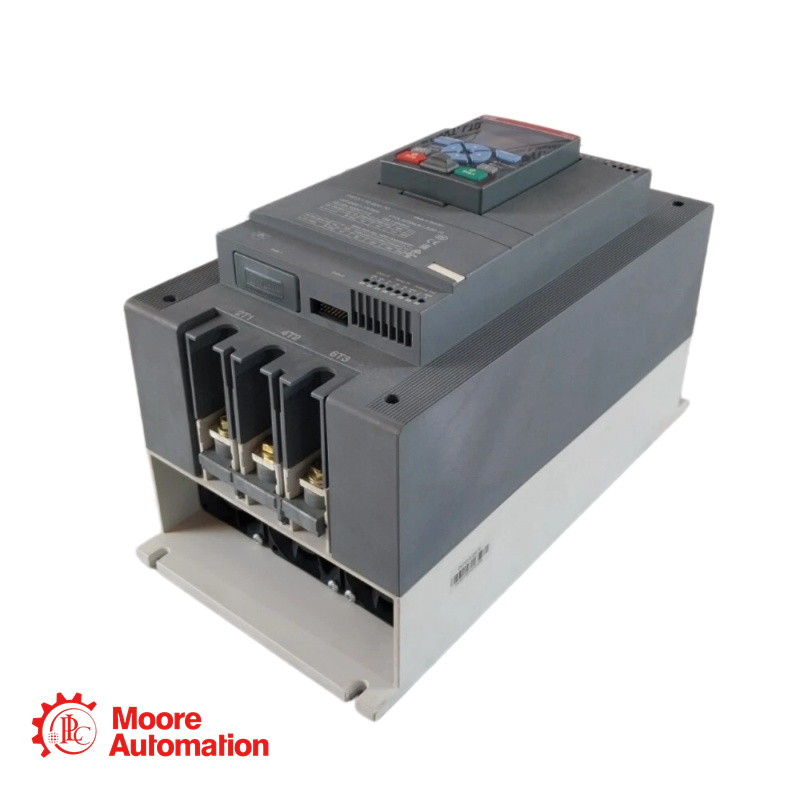

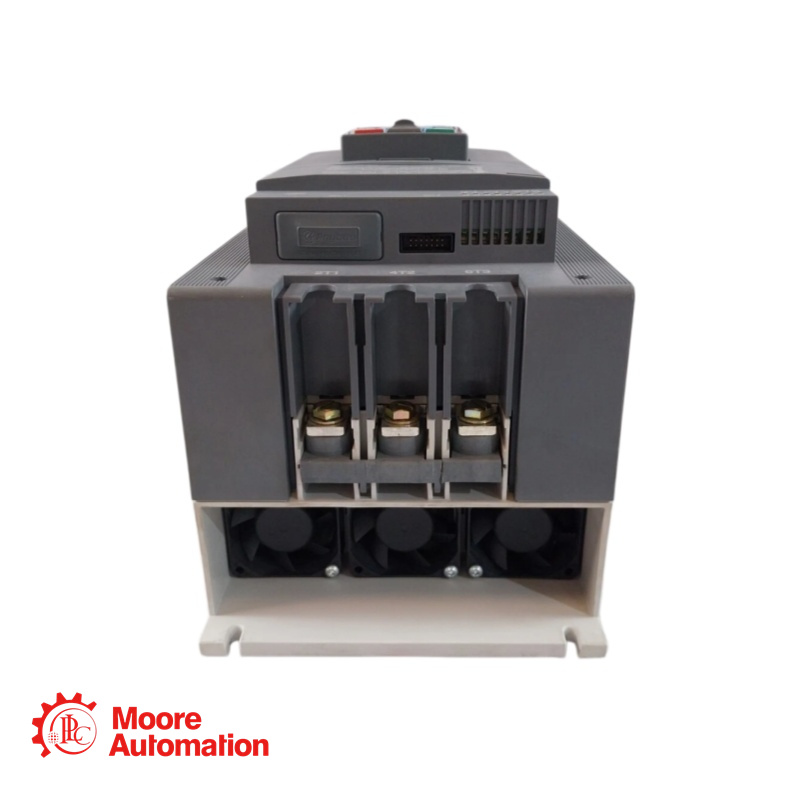

1SFA898111R7000 PSTX170-600-70 ซอฟท์สตาร์ทเตอร์

ซอฟต์สตาร์เตอร์ PSTX170-600-70 มีกระแสไฟฟ้าใช้งานสูงสุด 170 A และช่วงแรงดันไฟฟ้าใช้งานตั้งแต่ 208...600 V AC แรงดันไฟฟ้าควบคุมที่กำหนดคือระหว่าง 100...250 V AC ที่ 50/60 Hz PSTX มีคุณสมบัติการสตาร์ทและหยุดแบบนุ่มนวลด้วยการควบคุมสามเฟสผ่านแรงดันไฟฟ้าหรือแรงบิด มีบายพาสในตัวเพื่อการติดตั้งที่ง่ายและประหยัดพลังงาน มีสัญญาณ RUN, TOR และ Event จากเอาต์พุตรีเลย์ในสถานะ NO (ปกติเปิด) PSTX มีฟังก์ชันต่างๆ เช่น การจำกัดกระแส, การสตาร์ทแบบเร็ว, เอาต์พุตอะนาล็อก, EOL, การทำความร้อนมอเตอร์ และการทำความสะอาดปั๊ม นอกจากนี้ PSTX ยังมีคุณสมบัติอื่นๆ เช่น การควบคุมแบบ Jog, การเบรก, เบรกขณะหยุดนิ่ง, การวินิจฉัย, การสตาร์ทตามลำดับ และโหมดปั๊มฉุกเฉิน/ดับเพลิงเป็นมาตรฐาน ในการโต้ตอบกับ PSTX มีจอแสดงผลกราฟิกแบบถอดได้ที่มีมาตรฐาน IP66 และระดับการใช้งานกลางแจ้ง 4 เท่า มีสี่วิธีในการสื่อสารกับ PSTX สามารถควบคุมได้โดยใช้สัญญาณอินพุตแบบต่อสายตรง (Start/Stop/Reset) หรือสัญญาณแก้ไขข้อผิดพลาด และโดยใช้สัญญาณอินพุตดิจิทัลที่ตั้งโปรแกรมได้ 3 ช่อง อีกทางเลือกที่นิยมคือการสื่อสาร Fieldbus ในตัว เช่น Modbus RTU และโมดูล ANYBUS เสริมที่มีโปรโตคอลหลักๆ เช่น Profinet, Profibus, Modbus TCP, Ethernet IP และอื่นๆ อีกวิธีหนึ่งในการสื่อสารกับ PSTX คือการใช้อะแดปเตอร์ภายนอกและปลั๊ก Fieldbus PSTX เป็นทางเลือกที่สมบูรณ์แบบสำหรับการใช้งานสตาร์ทมอเตอร์ทุกประเภท เหมาะสำหรับมอเตอร์สามเฟสขนาดกลางถึงขนาดใหญ่ที่มีกระแสไฟฟ้าพิกัดตั้งแต่ 30...1250 A แบบต่อตรง หรือ 52...2160 A แบบต่อภายในเดลต้า ตัวอย่างการใช้งานทั่วไป ได้แก่ ปั๊ม พัดลม คอมเพรสเซอร์ และสายพานลำเลียง

ข้อกำหนดของ 1SFA898111R7000 PSTX170-600-70

แรงดันไฟฟ้าใช้งานที่กำหนด: 208 ... 600 V AC
แรงดันไฟฟ้าแหล่งจ่ายควบคุมที่กำหนด (Us): 100 ... 250 V AC
แรงดันวงจรควบคุมที่กำหนด (Uc): 24 V DC
ความถี่ที่กำหนด (f): 50/60 Hz
ความถี่วงจรหลัก: 50 / 60 เฮิรตซ์
กำลังไฟฟ้าใช้งานที่กำหนด - การเชื่อมต่อแบบอินไลน์ (Pe): (230 V) 45 kW
(400 โวลต์) 90 กิโลวัตต์
(500 โวลต์) 110 กิโลวัตต์
กระแสไฟฟ้าใช้งานที่กำหนด - การเชื่อมต่อแบบอินไลน์ (IE): 170 A
กำลังไฟฟ้าใช้งานที่กำหนด - การเชื่อมต่อแบบเดลต้าภายใน: (230 V) 90 kW
(400 โวลต์) 160 กิโลวัตต์
(500 โวลต์) 200 กิโลวัตต์
กระแสไฟฟ้าใช้งานที่กำหนด - ภายในขั้วต่อเดลต้า: 300 A
ระบบป้องกันการโอเวอร์โหลด: มีระบบป้องกันการโอเวอร์โหลดแบบอิเล็กทรอนิกส์ในตัว
ระบบป้องกันโอเวอร์โหลดอิเล็กทรอนิกส์ในตัว: ใช่
เวลาเร่ง: 1 ... 120 วินาที
แรงดันไฟฟ้าเริ่มต้นขณะสตาร์ท: 10 ... 99 %

คำถามที่พบบ่อย (FAQ) 1SFA898111R7000 PSTX170-600-70

ถาม: ฉันสามารถใช้อุปกรณ์เดียวกันกับทั้งระบบ 230 V และ 600 V ได้หรือไม่?
A:ใช่ครับ แรงดันไฟฟ้าใช้งานที่กำหนดไว้คือ 208 ถึง 600 โวลต์ AC อุปกรณ์จะปรับให้เข้ากับแรงดันไฟฟ้าที่จ่ายเข้ามาโดยอัตโนมัติภายในช่วงนี้ แต่คุณต้องคำนวณกำลังไฟฟ้าสูงสุดใหม่ให้เหมาะสม (แรงดันไฟฟ้าต่ำกว่า = กำลังไฟฟ้าสูงสุดต่ำกว่า)
ถาม: ฉันจำเป็นต้องใช้รีเลย์ป้องกันการโอเวอร์โหลดภายนอกหรือไม่?
A: ไม่ครับ อุปกรณ์นี้มีระบบป้องกันการโอเวอร์โหลดแบบอิเล็กทรอนิกส์ในตัว คุณสมบัตินี้ช่วยลดความจำเป็นในการใช้รีเลย์ป้องกันการโอเวอร์โหลดจากความร้อนแยกต่างหากในตู้สตาร์ทมอเตอร์
ถาม: ต้องใช้แรงดันควบคุมเท่าใด?
A: แหล่งจ่ายไฟควบคุม (Us): 100 … 250 V AC — จ่ายไฟให้กับอุปกรณ์อิเล็กทรอนิกส์ภายใน
วงจรควบคุม (Uc): 24 V DC — โดยทั่วไปใช้สำหรับสัญญาณสตาร์ท/หยุดระยะไกล

หมายเหตุทางเทคนิค

กำลังไฟฟ้าจะแปรผันตามแรงดันไฟฟ้า (45 กิโลวัตต์ ที่ 230 โวลต์ → 90 กิโลวัตต์ ที่ 400 โวลต์) ห้ามใช้กระแสไฟฟ้าเกิน 170 แอมป์ ไม่ว่าแรงดันไฟฟ้าจะเป็นเท่าใดก็ตาม
กำลังไฟฟ้าสูงขึ้น (160 กิโลวัตต์ ที่ 400 โวลต์) เนื่องจากซอฟต์สตาร์เตอร์รับกระแสไฟเพียง 58% ของกระแสไฟจากสายไฟ อย่างไรก็ตาม มอเตอร์ต้องมีขั้วต่อครบทั้ง 6 ขั้ว
ที่แรงดัน 230 V แบบเดลต้า กำลังไฟฟ้าสูงสุดคือ 90 kW (กระแสจำกัดที่ 300 A) ที่แรงดัน 500 V แบบเดลต้า กำลังไฟฟ้าสูงสุดคือ 200 kW
