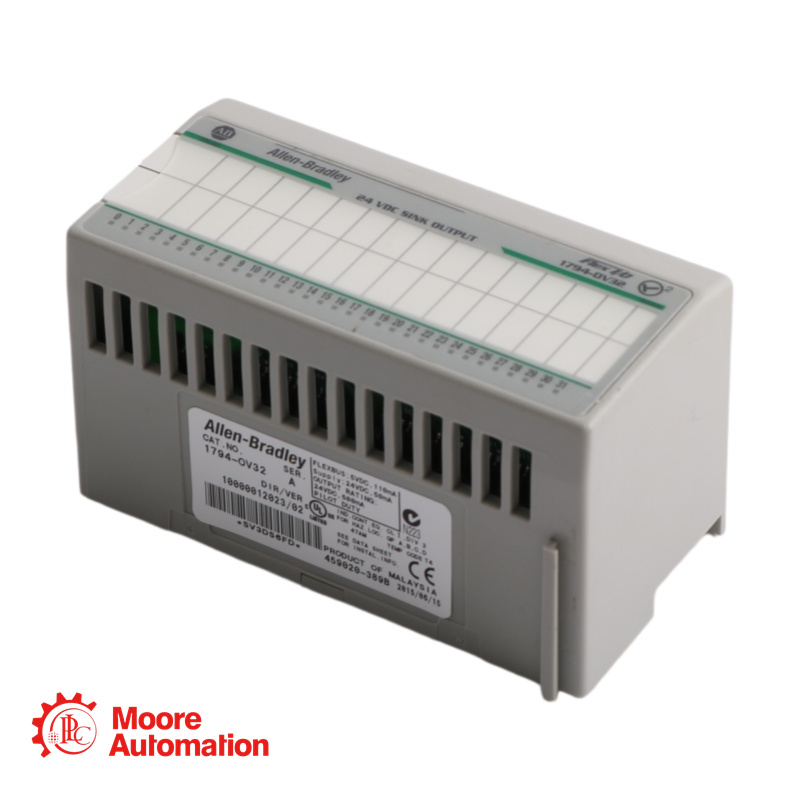

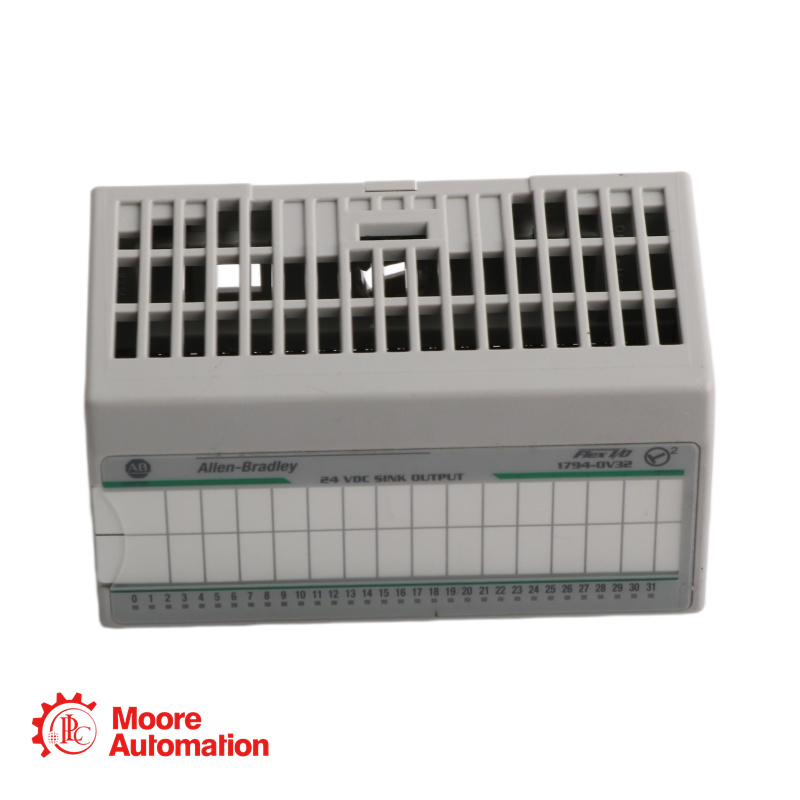

1794-OV32 โมดูลเอาต์พุตแหล่งสัญญาณ PLC

1794-OV32 โมดูลเอาต์พุตแหล่งที่มา

โมดูล 1794-OV32 จากซีรี่ส์ Flex I/O ได้รับการออกแบบให้เป็นโมดูลเอาต์พุตแบบแยกส่วน รองรับจุดเอาต์พุตได้สูงสุด 32 จุด ในขณะที่ยังคงรักษาระดับแรงดันเอาต์พุตที่ 24 VDC ไว้ได้

1794-OV32 ข้อกำหนด

ประเภทอินพุต/เอาต์พุต: เอาต์พุตแบบแยกส่วน
จำนวนผลลัพธ์: 32 คะแนน
แรงดันไฟฟ้าขาออกที่กำหนด: 24 VDC
การติดตั้ง: ราง DIN
ประเภทเอาต์พุต: การจม
ระดับการป้องกัน: IP20
รูปแบบโมดูล: แบบเปิด
ไฟแสดงสถานะ: LED 32 ดวง

1794-OV32 คำถามที่พบบ่อย

ถาม: ความแตกต่างระหว่างผลผลิตที่จมลงและผลผลิตที่จัดหาคืออะไร?
A: โมดูล 1794-OV32 ใช้เอาต์พุตแบบซิงค์ (sinking output) ซึ่งหมายความว่าช่องสัญญาณเอาต์พุตของโมดูลจะสลับโหลดไปยังกราวด์ (กราวด์ร่วม) อุปกรณ์ภาคสนาม (โหลด) จะเชื่อมต่ออยู่ระหว่างแหล่งจ่ายไฟบวก (+24 VDC) และขั้วเอาต์พุตของโมดูล เมื่อเอาต์พุตเปิด กระแสไฟฟ้าจะไหลจากโหลดเข้าสู่โมดูลแล้วลงกราวด์ การกำหนดค่านี้เรียกอีกอย่างว่าเอาต์พุต NPN ซึ่งเหมาะสำหรับการขับอินพุตภาคสนามแบบซอร์สซิ่ง (sourcing-type field inputs)

ถาม: โมดูลนี้มีฐานขั้วต่อมาให้ด้วยหรือไม่ หรือต้องจำหน่ายแยกต่างหาก?
A: ฐานขั้วต่อจำหน่ายแยกต่างหาก รุ่น 1794-OV32 เป็นเพียงโมดูลอิเล็กทรอนิกส์เท่านั้น และต้องติดตั้งบนฐานขั้วต่อ FLEX I/O ที่เข้ากันได้ (เช่น 1794-TB3, 1794-TB32, 1794-TB3S, 1794-TB3G เป็นต้น) เพื่อให้สามารถเชื่อมต่อสายไฟภาคสนามและสื่อสารกับแผงวงจรหลักได้
