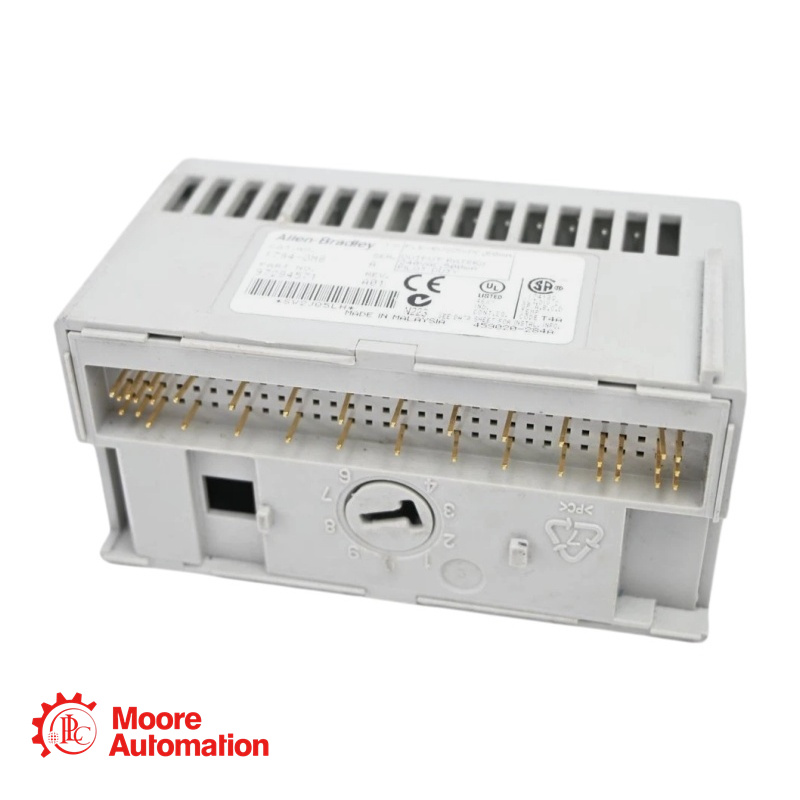

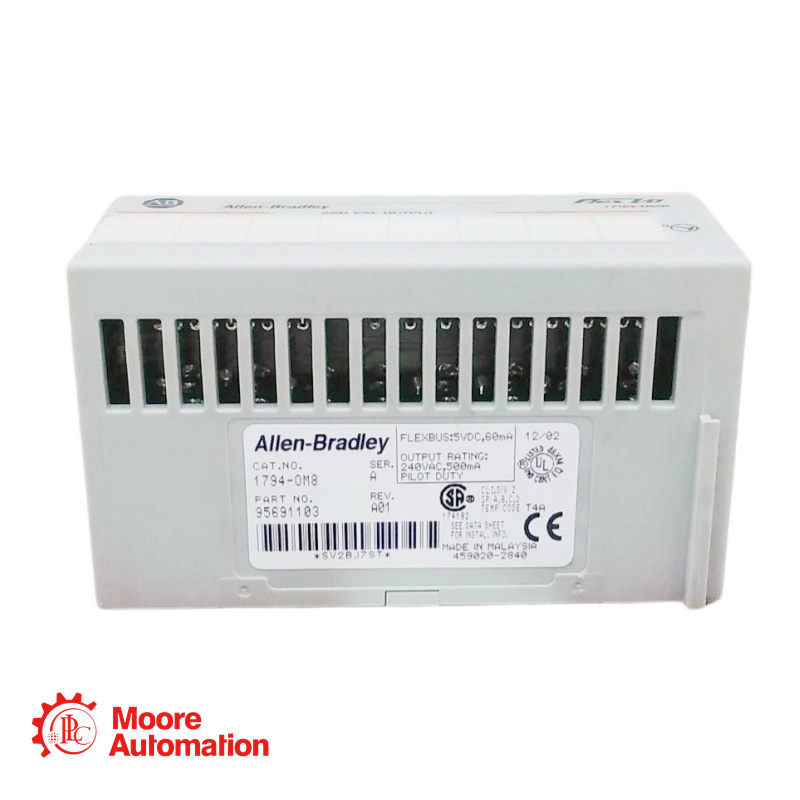

โมดูลดิจิทัล I/O PLC รุ่น 1794-OM8

1794-OM8 โมดูลดิจิทัล I/O

โมดูลเอาต์พุตดิจิทัล Flex I/O รุ่น 1794-OM8 มีเอาต์พุตแบบไม่แยกวงจร 8 ช่อง แรงดันเอาต์พุต AC 240V โดยประมาณ และกระแสเอาต์พุต 4.0A นอกจากนี้ยังทำงานได้โดยมีแรงดันตกคร่อมขณะเปิดสูงสุด 1.5V AC ที่ 0.5A และกระแสรั่วไหลขณะปิดสูงสุด 2.5mA

1794-OM8 ข้อกำหนด

เอาต์พุต: 8 แบบไม่แยกส่วน
แรงดันไฟฟ้าขาออกโดยประมาณ: 240V AC
อัตรากระแสเอาต์พุต: 4.0A
กระแสไฟขณะเปิดสูงสุด: 500 มิลลิแอมป์ต่อเอาต์พุต
แรงดันตกคร่อมขณะเปิดเครื่องสูงสุด: 1.5V AC ที่ 0.5A
กระแสไฟรั่วสูงสุดขณะปิดเครื่อง: 2.5 มิลลิแอมป์
แรงดันแยก: 250V ต่อเนื่อง
กระแสไฟ Flexbus: 60mA @ 5V DC
การใช้พลังงาน: 5 วัตต์ ที่ 0.5 แอมป์ สูงสุด
การระบายความร้อน: 17.1 BTU/ชม. ที่กระแสสูงสุด 0.5A

1794-OM8 คำถามที่พบบ่อย

ถาม: "เอาต์พุตที่ไม่แยกส่วน" ในโมดูลนี้หมายความว่าอย่างไร?
A: เอาต์พุตแบบไม่แยกหมายความว่าช่องสัญญาณเอาต์พุตทั้ง 8 ช่องใช้จุดอ้างอิงทางไฟฟ้าเดียวกัน ช่องสัญญาณทั้งหมดอ้างอิงกับขั้วต่อทั่วไปเดียวกันบนฐานขั้วต่อ วิธีนี้ช่วยลดความซับซ้อนของการเดินสายสำหรับงานที่ไม่สำคัญมากนัก แต่ให้การป้องกันความผิดพลาดระหว่างช่องสัญญาณน้อยกว่าเมื่อเทียบกับโมดูลที่แยกแต่ละช่องหรือแยกกลุ่ม การกำหนดค่านี้เหมาะสำหรับงานที่อุปกรณ์ภาคสนามทำงานจากแหล่งจ่ายไฟ AC เดียว

ถาม: โมดูลนี้สามารถสลับกระแสไฟฟ้าสูงสุดพร้อมกันได้ทั้ง 8 ช่องสัญญาณได้เท่าไร?
A: ตัวควบคุมแรงดันไฟฟ้า 1794-OM8 มีกระแสเอาต์พุตรวมสูงสุด 4.0A ในทุก 8 ช่องสัญญาณ โดยแต่ละช่องสัญญาณรองรับกระแสสูงสุด 500 mA ดังนั้นคุณต้องตรวจสอบให้แน่ใจว่าผลรวมของกระแสในทุกช่องสัญญาณที่ใช้งานอยู่ไม่เกิน 4.0A ตัวอย่างเช่น คุณไม่สามารถสลับช่องสัญญาณทั้ง 8 ช่องที่กระแส 500 mA พร้อมกันได้ (8 × 0.5A = 4.0A จะอยู่ที่ขีดจำกัดพอดี) จึงจำเป็นต้องมีการกระจายโหลดอย่างระมัดระวัง

ถาม: ข้อกำหนดกระแสรั่วไหลขณะปิดระบบหมายความว่าอย่างไร และจะส่งผลกระทบต่อแอปพลิเคชันของฉันอย่างไร?
A: กระแสรั่วไหลสูงสุดในสถานะปิดที่ 2.5 มิลลิแอมป์ หมายความว่าแม้ในขณะที่เอาต์พุตปิดอยู่ กระแสเล็กน้อยอาจยังคงไหลผ่านอุปกรณ์สวิตช์โซลิดสเตท (ไตรแอก/SCR) ในบางแอปพลิเคชันที่ไวต่อกระแสรั่วไหลนี้ อาจทำให้โหลดที่มีความต้านทานสูง (เช่น ขดลวดรีเลย์ขนาดเล็กหรือหลอดไฟแสดงสถานะ) ยังคงมีพลังงานอยู่เล็กน้อย หรืออาจทำให้ไม่สามารถปิดได้อย่างสมบูรณ์
