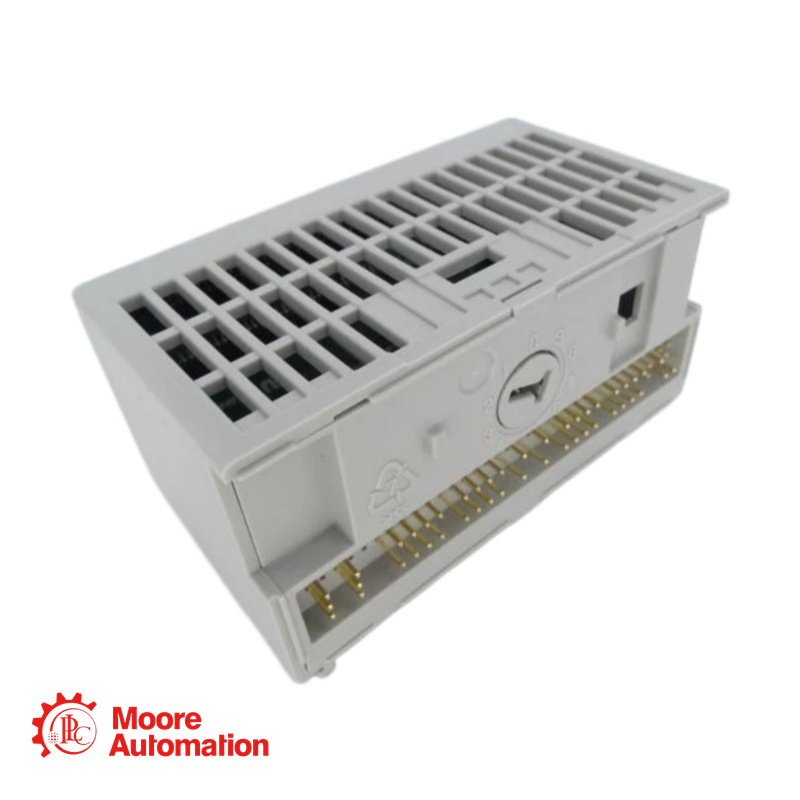

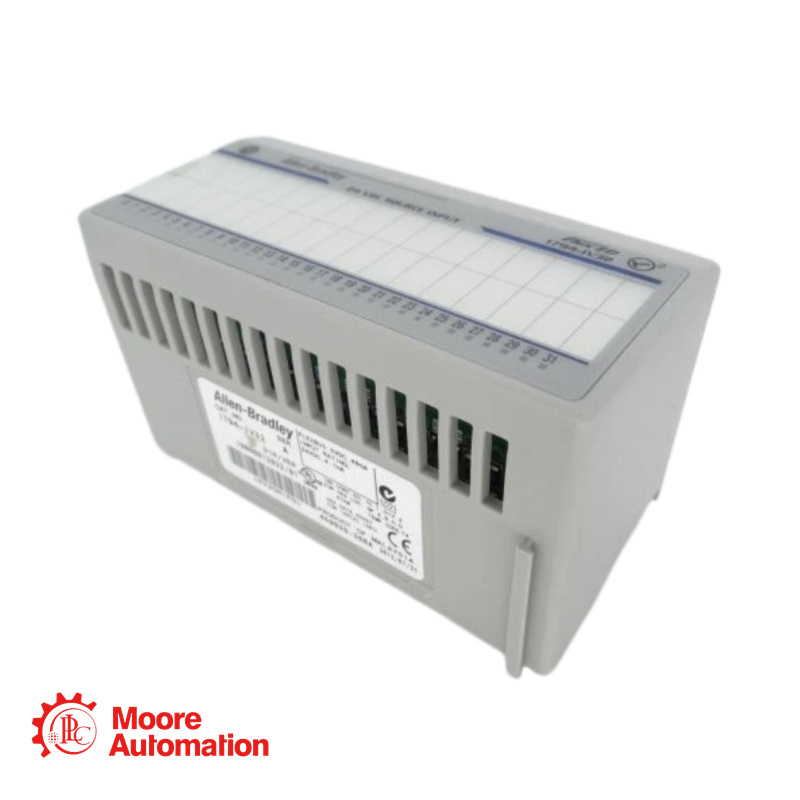

1794-IV32 โมดูลอินพุตแบบแยกส่วน PLC

1794-IV32 โมดูลอินพุตแบบแยกส่วน

1794-IV32 เป็นโมดูลอินพุตแบบแยกส่วนที่เป็นส่วนหนึ่งของแพลตฟอร์ม Flex I/O โมดูลนี้มีช่องอินพุตแบบจ่ายกระแสจำนวนสามสิบสอง (32) ช่องที่รับแรงดันไฟฟ้าขาเข้าปกติ 24 VDC โมดูลนี้มีการใช้กระแส FlexBus 40 mA ที่ 5V DC และสามารถใช้งานร่วมกับยูนิตฐานเทอร์มินัล 1794-TB32, 1794-TB32S, 1794-TB62DS และ 1794-TB62EXD4X15 ได้

1794-IV32 ข้อกำหนด

ประเภทโมดูล: โมดูลอินพุตแบบแยกส่วน 24 VDC
จำนวนช่อง: สามสิบสอง (32)
ตัวบ่งชี้สถานะ: ตัวบ่งชี้สถานะสีเหลือง 32 ตัว
จำนวนอินพุต: สามสิบสอง (32)
การกำหนดค่าการเดินสายไฟ: การจัดหา
ระดับมลพิษสูงสุด: ระดับมลพิษ 2
แรงดันไฟฟ้าขาเข้าที่ระบุ: 24 VDC
ระดับแรงดันไฟเกินสูงสุด: ประเภทแรงดันไฟเกิน II
แรงดันไฟฟ้าขาเข้า (ค่าปกติ): 24 โวลต์กระแสตรง
แรงดันไฟฟ้าขณะเปิดเครื่องขั้นต่ำ: 19.2 โวลต์กระแสตรง
ฐานยึด: 1794 ฐานยึด
ช่วงแรงดันไฟฟ้าขาเข้า: 19.2-31.2 VDC
แรงดันไฟฟ้าสูงสุดขณะเปิดใช้งาน: 31.2 โวลต์กระแสตรง
ระดับความสูง: 6562 ฟุต
กระแสไฟฟ้าขณะเปิดใช้งาน (ขั้นต่ำ): 2.0 มิลลิแอมป์

1794-IV32 คำถามที่พบบ่อย

ถาม: แรงดันและกระแสไฟฟ้าขณะเปิดใช้งานขั้นต่ำคือเท่าใด และทำไมจึงมีความสำคัญ?
A: อุปกรณ์ 1794-IV32 ต้องการแรงดันไฟฟ้ากระแสตรงอย่างน้อย 19.2 โวลต์ ที่กระแส 2.0 มิลลิแอมป์ เพื่อตรวจจับสถานะเปิดได้อย่างน่าเชื่อถือ สัญญาณใดๆ ที่ต่ำกว่า 19.2 โวลต์ หรือมีความสามารถในการจ่ายกระแสไม่เพียงพอ จะไม่สามารถตรวจจับได้

ถาม: โมดูลนี้สามารถใช้งานในพื้นที่อันตรายได้หรือไม่?
A: ตัวโมดูลเองจะต้องติดตั้งในกล่องหุ้มที่เหมาะสมกับพื้นที่อันตราย สำหรับการติดตั้งในพื้นที่อันตราย ฐานขั้วต่อ 1794-TB62EXD4X15 ได้รับการออกแบบมาโดยเฉพาะสำหรับสภาพแวดล้อมดังกล่าว

ถาม: กระแสไฟฟ้าที่ FlexBus ดึงไปใช้คือเท่าไร และทำไมจึงระบุไว้ที่ 40 mA?
A: กระแสไฟฟ้าที่ FlexBus ดึงไปใช้ หมายถึงกระแสไฟฟ้าที่โมดูลใช้จากแหล่งจ่ายไฟลอจิก 5 VDC ของแผงวงจร FLEX I/O เพื่อจ่ายไฟให้กับอุปกรณ์อิเล็กทรอนิกส์ภายใน โมดูล 1794-IV32 ใช้กระแสไฟ 40 mA ซึ่งถือว่ามีประสิทธิภาพสูง ทำให้มั่นใจได้ว่ายังมีงบประมาณด้านพลังงานของแผงวงจรเหลือเฟือสำหรับโมดูลเพิ่มเติมในชุดประกอบ FLEX I/O เดียวกัน
